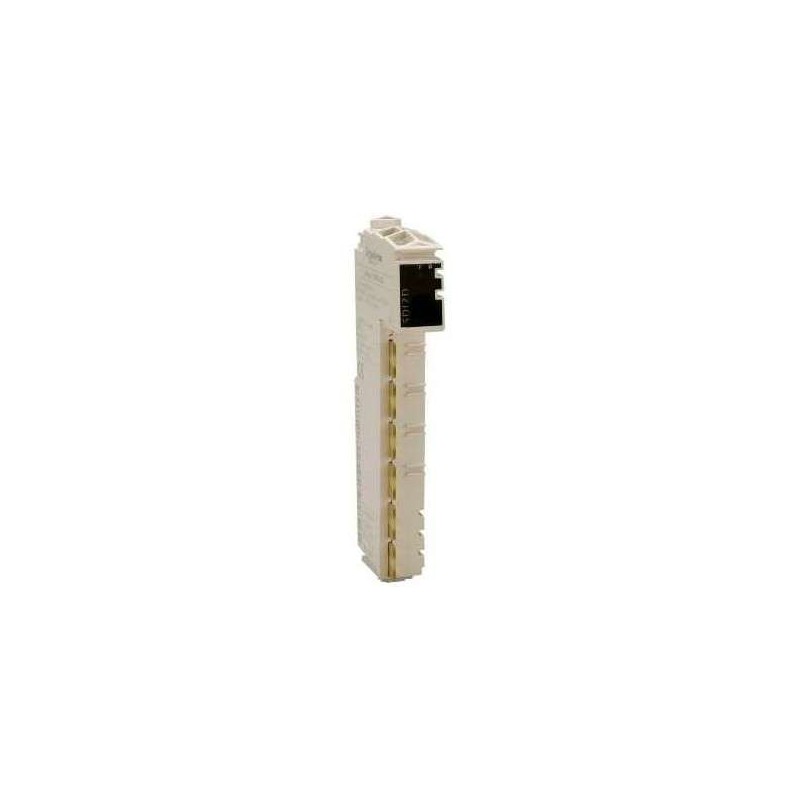

SCHNEIDER TM5SDI12D

Descrizione del Prodotto

Il modulo TM5SDI12D è un modulo di ingresso digitale della serie Modicon TM5, progettato per fornire 12 ingressi digitali con logica di tipo sink (positiva) a 24 V DC. È ideale per applicazioni di automazione industriale che richiedono un’acquisizione affidabile dei segnali di ingresso.

Caratteristiche Generali

– Tensione di alimentazione nominale: 24 V DC
– Intervallo di alimentazione: da 20,4 a 28,8 V DC
– Assorbimento di corrente del bus TM5 (5 V DC): 36 mA
– Assorbimento di corrente del segmento I/O a 24 V DC: 73 mA (tutti gli ingressi attivi)
– Potenza assorbita: 1,93 W massimo
– Peso: 25 g
– Codice ID per aggiornamento del firmware: 7061 dec

Caratteristiche degli Ingressi

– Numero di canali di ingresso: 12
– Tipo di cablaggio: 1 filo
– Tensione di ingresso nominale: 24 V DC
– Intervallo della tensione di ingresso: da 20,4 a 28,8 V DC
– Corrente di ingresso nominale a 24 V DC: 3,75 mA
– Impedenza d’ingresso: 6,4 kΩ
– Stato OFF: ≤ 5 V DC
– Stato ON: ≥ 15 V DC
– Filtro d’ingresso hardware: ≤ 100 µs
– Filtro d’ingresso software: configurabile tra 0 e 25 ms in incrementi di 0,2 ms (valore predefinito: 1 ms)
– Isolamento tra ingresso e bus interno: 500 V AC RMS
– Isolamento tra i canali: non isolati

Caratteristiche Ambientali

– Temperatura di funzionamento: da -10 a 55 °C (installazione orizzontale senza derating), da -10 a 60 °C (installazione orizzontale con derating), da -10 a 50 °C (installazione verticale)
– Temperatura di stoccaggio: da -40 a 70 °C
– Umidità relativa: dal 5% al 95% senza condensa
– Altitudine operativa: fino a 2000 m
– Grado di protezione: IP20 secondo IEC 61131-2

Certificazioni e Conformità

– Certificazioni: CE, cULus, GOST-R, CSA, C-Tick
– Conformità agli standard: IEC 61131-2, UL 508, CSA C22.2 No 142, CSA C22.2 No 213

Compatibilità

– Compatibile con: controllori di movimento PacDrive LMC Pro, PacDrive LMC Pro 2, PacDrive LMC Eco; controllori logici Modicon M258, Modicon LMC058

Dimensioni Fisiche

– Larghezza: 12,5 mm
– Altezza: 99 mm
– Profondità: 75 mm

Schema di Cablaggio

Per il collegamento di dispositivi a due fili, è possibile utilizzare il modulo di distribuzione comune TM5SPDD12F in combinazione con il TM5SDI12D. Assicurarsi che tutti i dispositivi collegati risiedano sullo stesso segmento di alimentazione degli I/O a 24 V DC per garantire un funzionamento corretto e sicuro.

Note Importanti

– Pericolo di incendio: utilizzare solo sezioni di filo adeguate alla capacità di corrente massima dei canali di I/O e degli alimentatori.
– Funzionamento imprevisto dell’apparecchiatura: non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche.

Per ulteriori dettagli, consultare la documentazione ufficiale fornita da Schneider Electric.
