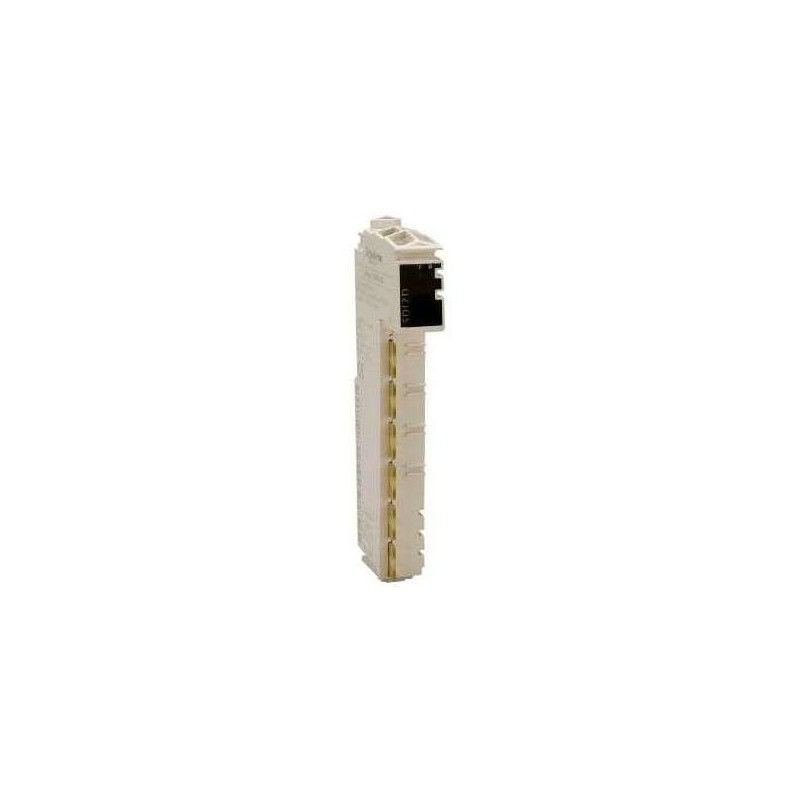

SCHNEIDER TM5SDI4D

Descrizione del Prodotto

Il modulo TM5SDI4D è un modulo di ingresso digitale della serie Modicon TM5 di Schneider Electric. Fornisce 4 ingressi digitali con logica di ingresso di tipo sink, progettati per tensioni nominali di 24 V DC. Questo modulo è ideale per applicazioni di automazione industriale che richiedono un’acquisizione affidabile dei segnali di ingresso digitali.

Caratteristiche Generali

• Tensione di alimentazione nominale: 24 V DC
• Intervallo di alimentazione: da 20,4 a 28,8 V DC
• Assorbimento di corrente del segmento I/O a 24 V DC: 25 mA (tutti gli ingressi attivi)
• Assorbimento di corrente del bus TM5 a 5 V DC: 28 mA
• Potenza assorbita: massimo 0,73 W
• Peso: 25 g
• Codice ID per aggiornamento firmware: 7058 dec

Caratteristiche degli Ingressi

• Numero di canali di ingresso: 4
• Tipo di cablaggio: 1, 2 o 3 fili
• Tensione di ingresso nominale: 24 V DC
• Intervallo della tensione di ingresso: da 20,4 a 28,8 V DC
• Corrente di ingresso nominale a 24 V DC: 3,75 mA
• Impedenza d’ingresso: 6,4 kΩ
• Stato OFF: massimo 5 V DC
• Stato ON: minimo 15 V DC
• Filtro d’ingresso hardware: ≤100 µs
• Filtro d’ingresso software: valore predefinito 1 ms, configurabile tra 0 e 25 ms in intervalli da 0,2 ms
• Isolamento tra ingresso e bus interno: 500 V AC RMS
• Isolamento tra i canali: non isolati

Alimentazione dei Sensori

• Tensione: il segmento di alimentazione fornisce una minore caduta di tensione per protezione interna
• Caduta di tensione per protezione interna a 500 mA: massimo 2 V DC
• Corrente di alimentazione sensore (per tutti i sensori collegati): 500 mA
• Protezione interna: sovraccarico e cortocircuito

Dimensioni Fisiche

• Larghezza: 12,5 mm
• Altezza: 99 mm
• Profondità: 75 mm

Certificazioni e Conformità

• Certificazioni: GOST-R, C-Tick, cULus, CSA
• Standard: IEC 61131-2, UL 508, CSA C22.2 No 213, CSA C22.2 No 142

Compatibilità

• Compatibile con: controllori Modicon LMC058 e Modicon M258

Installazione

• Montaggio: su guida DIN da 35 mm

Note

Per garantire un funzionamento sicuro e affidabile, è fondamentale utilizzare sezioni di filo adeguate alla capacità di corrente massima dei canali di I/O e degli alimentatori. Inoltre, non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche.
