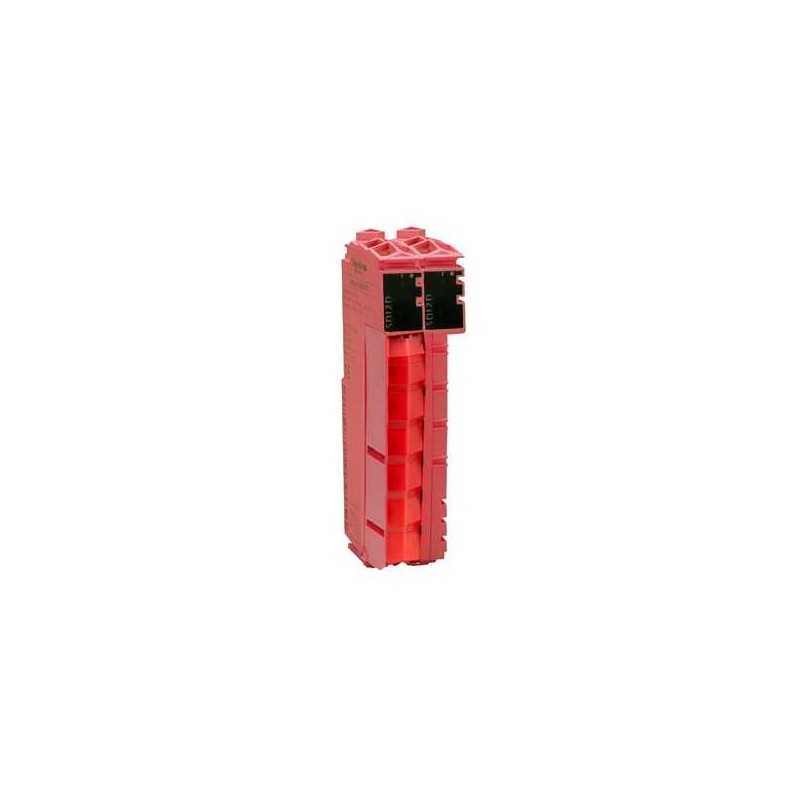

SCHNEIDER TM5SDI4DFS

Introduzione

Il modulo TM5SDI4DFS è un modulo di ingresso digitale di sicurezza progettato per applicazioni industriali che richiedono elevati standard di sicurezza.

Caratteristiche principali

Il TM5SDI4DFS offre le seguenti caratteristiche principali:

• 4 ingressi digitali di sicurezza
• Filtri di ingresso configurabili per canale
• 4 uscite di test (impulsi)
• Tipo di segnale: sink
• Tensione nominale: 24 Vcc

Caratteristiche generali

Le caratteristiche generali del modulo includono:

• Tensione di alimentazione nominale: 24 Vcc
• Indicatori di stato per funzioni I/O per canale, stato operativo e stato del modulo
• Diagnostica tramite indicatori a LED e stato software
• Isolamento elettrico tra canale e bus: vedere nota
• Assorbimento corrente bus TM5 5 Vcc: 64 mA
• Assorbimento corrente del segmento I/O 24 Vcc: 52,1 mA
• Certificazioni e standard: CE, UL508 (ULus), IEC 61508, IEC 62061, EN 13849
• Tempo di ciclo interno massimo: 800 µs
• Tempo di ciclo minimo: 200 µs
• Tempo minimo di aggiornamento I/O: 400 µs
• Tempo minimo di risposta di sicurezza: 6 ms
• Codice ID per aggiornamento del firmware: 7613 dec

Condizioni operative

Le condizioni operative del modulo sono:

• Orientamento di montaggio: orizzontale o verticale
• Temperatura di funzionamento:
  • Installazione orizzontale: 0…+55 °C (+32…131 °F), possibilità di bonus declassamento
  • Installazione verticale: 0…+50 °C (+32…122 °F)
• Umidità relativa: 5…95%
• Installazione ad altitudini sopra il livello del mare:
  • Da 0 a 2000 m (da 0 a 6561 ft): nessun declassamento per altitudine
  • Oltre 2000 m (>6561 ft): riduzione della temperatura ambiente di 0,5 °C ogni 100 m (0.9 °F ogni 328 ft)
• Tipo di protezione EN 60529: IP20

Condizioni di stoccaggio e trasporto

Le condizioni di stoccaggio e trasporto sono:

• Temperatura: -25…+70 °C (-13…+158 °F)
• Umidità relativa: 5…95%

Caratteristiche degli ingressi digitali

Le caratteristiche degli ingressi digitali includono:

• Numero di canali di ingresso: 4
• Tensione nominale: 24 Vcc
• Filtro d’ingresso:
  • Hardware: ≤150 µs
  • Software: predefinito 0 ms, configurabile tra 0 e 500 ms
• Circuito di ingresso: sink
• Campo della tensione di ingresso: da 20,4 a 28,8 Vcc
• Corrente di ingresso a 24 Vcc: tipica 3,45 mA
• Resistenza di ingresso: tipica 7 kΩ
• Soglia di commutazione:
  • Stato OFF: <5 Vcc
  • Stato ON: >15 Vcc
• Tensione di isolamento tra canale e bus: vedere nota
• Tempo di rilevamento errore: 100 ms

Caratteristiche dell’uscita di test digitale (Impulso)

Le caratteristiche dell’uscita di test digitale sono:

• Progettazione: push-pull
• Tensione di commutazione: 24 Vcc (-15% / +20%)
• Corrente di uscita nominale: 100 mA
• Corrente totale: 400 mA
• Protezione uscita: disattivazione di tutti i canali con sovraccarico o cortocircuito
• Corrente di dispersione allo spegnimento: max 25 µA
• Tensione residua: max 0,6 V a 100 mA
• Corrente di picco sul cortocircuito: 300 mA
• Stato della diagnostica: monitoraggio uscite
• Lunghezza massima del cavo: 50 m / 164 ft (schermato)

Caratteristiche relative alla sicurezza

Le caratteristiche relative alla sicurezza del modulo sono:

• Livello di prestazioni max. in base a EN ISO 13849: PL e
• Categoria in base a EN ISO 13849:
  • CAT 3 quando si utilizzano canali di ingresso singoli
  • CAT 4 quando si utilizzano coppie di canali di ingresso (ad esempio SI1 e SI2) o più
• Livello di integrità di sicurezza max. in base a IEC 62061: SIL 3
• Livello di integrità di sicurezza max. in base a IEC 61508: SIL 3
• PFH: <1*10^-10
• PFD:
  • <1*10^-5 a un intervallo del test di tenuta di 10 anni
  • <2*10^-5 a un intervallo del test di tenuta di 20 anni
• PT: max 20 anni
• DC: >94%
• SFF: >90%
• MTTFd: 2500 anni
• Durata utile: 20 anni

Indicatori a LED di stato

Il modulo è dotato di indicatori a LED per segnalare vari stati operativi ed eventuali errori.

Cablaggio

Il modulo supporta diverse configurazioni di cablaggio, inclusi sensori a 2 fili e sensori a filo singolo con alimentazione interna o esterna.

Informazioni per l’ordinazione

Per il funzionamento del modulo sono richiesti i seguenti componenti, venduti separatamente:

• TM5ACBM3FS: Base del bus di sicurezza, codifica di sicurezza, l’alimentazione I/O interna è interconnessa
• TM5ACTB52FS: Morsettiera di sicurezza, 12 pin, codifica di sicurezza

Per ulteriori dettagli, consultare la documentazione ufficiale di Schneider Electric.
