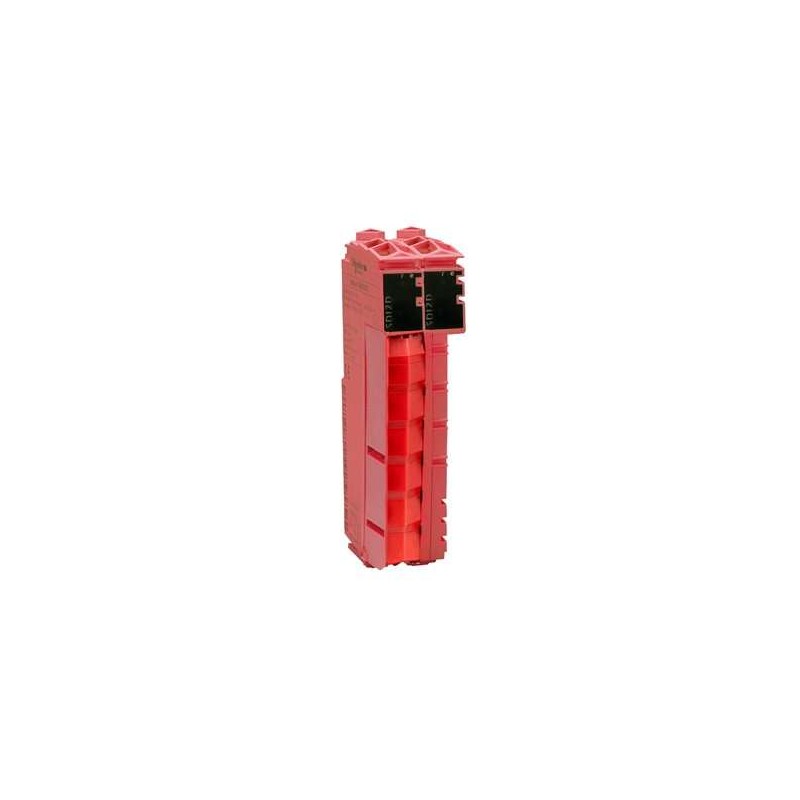

SCHNEIDER TM5SDO2DTRFS

Introduzione

Il modulo TM5SDO2DTRFS è un modulo di uscita relè di sicurezza progettato per applicazioni industriali che richiedono elevate prestazioni e affidabilità. Questo modulo offre due uscite relè con contatti normalmente aperti, supportando tensioni fino a 230 Vca e correnti fino a 6 A.

Caratteristiche Generali

– Tensione di alimentazione nominale: 24 Vcc
– Numero di uscite: 2 relè
– Tipo di uscita: Uscite relè di sicurezza, contatti normalmente aperti
– Indicatori di stato: Funzioni I/O per canale, stato operativo, stato del modulo
– Diagnostica: Stato RUN del modulo ed errori rilevati indicati tramite LED di stato e software
– Isolamento elettrico: 500 Vca RMS tra canale e bus; 230 Vca tra canale e canale
– Assorbimento corrente bus TM5 5 Vcc: 52 mA
– Assorbimento corrente del segmento I/O 24 Vcc: 47,9 mA
– Certificazioni e standard: CE, cULus, EN IEC 61508:2010, EN IEC 62061:2010, EN ISO 13849-1:2008, EN IEC 61511:2004, EN 50156-1:2004, EN 50155, EN 50205
– Tempo di ciclo interno massimo: 500 µs
– Tempo di ciclo minimo: 200 µs
– Tempo minimo di aggiornamento I/O: 500 µs
– Codice ID per aggiornamento del firmware: 53765 dec

Condizioni Operative

– Orientamento di montaggio: Orizzontale o verticale
– Temperatura di funzionamento: Installazione orizzontale: 0…+55 °C; Installazione verticale: 0…+45 °C
– Umidità relativa: 5…95%, senza condensa
– Altitudine di installazione: Fino a 2000 m senza declassamento; oltre 2000 m, riduzione della temperatura ambiente di 0,5 °C ogni 100 m
– Tipo di protezione (EN 60529): IP20

Condizioni di Stoccaggio e Trasporto

– Temperatura: -25…+70 °C
– Umidità relativa: 5…95%, senza condensa

Caratteristiche dell’Uscita Relè

– Campo tensione di commutazione: 5…24 Vcc, 5…230 Vca
– Campo corrente di commutazione: 5…6000 mA
– Tempo di commutazione del relè: Max 50 ms
– Progettazione: 1 contatto normalmente aperto; controllo interno lato high e low
– Tensione bobina: 24 Vcc (-15% / +20%)
– Resistenza contatti (senza morsettiera): Tipica 20 mΩ
– Capacità di commutazione massima: AC1: 230 Vca / 6 A; AC15: 230 Vca / 3 A; DC1: 24 Vcc / 6 A; DC13: 24 Vcc / 5 A / 0,1 Hz
– Durata di vita contatti: 780.000 cicli a DC1 (6 A, 24 Vcc); 780.000 cicli a AC1 (6 A, 230 Vca); 1.960.000 cicli a AC15 (3 A, 230 Vca); 780.000 cicli a DC13 (5 A, 24 Vcc)
– Corrente di picco (spunto): 30 A per 20 ms
– Categoria di sovratensione (EN 60664-1): II
– Protezione contro sovraccarico e cortocircuito: Fusibile esterno 6 A gL/gG (ad azione lenta), interruttore LS 1,6 A
– Tensione di isolamento tra canale e bus: 500 Vca RMS
– Tensione di isolamento tra canale e canale: 230 Vca

Caratteristiche Relative alla Sicurezza

– Livello di prestazioni massimo (EN ISO 13849-1:2008): PL c se il canale relè è utilizzato in modo indipendente; PL e se entrambi i canali relè sono collegati in serie
– Categoria (EN ISO 13849-1:2008): CAT 1 se il canale relè è utilizzato in modo indipendente; CAT 4 se entrambi i canali relè sono collegati in serie
– Livello di integrità di sicurezza massimo (EN IEC 62061:2010): SIL 3 se entrambi i canali relè sono collegati in serie
– Livello di integrità di sicurezza massimo (EN IEC 61508:2010): SIL 3 se entrambi i canali relè sono collegati in serie
– Livello di integrità di sicurezza massimo (EN IEC 61511:2004): SIL 3 se entrambi i canali relè sono collegati in serie
– B10d a DC1 (6 A, 24 Vcc): 780.000 cicli
– B10d a AC1 (6 A, 230 Vca): 780.000 cicli
– B10d a AC15 (3 A, 230 Vca): 1.960.000 cicli
– B10d a DC13 (5 A, 24 Vcc): 780.000 cicli
– SFF: >90%
– Durata utile: 20 anni

Indicatori a LED di Stato

– Indicatore “r”: Verde acceso: stato RUN; Verde lampeggiante: modalità pre-operativa; Verde doppio lampeggio: aggiornamento firmware in corso; Verde singolo lampeggio: modalità reset; Spento: alimentazione modulo non collegata
– Indicatore “e”: Rosso acceso: errore rilevato; Rosso triplo lampeggio: aggiornamento firmware in corso; Rosso lampeggiante: modalità boot loader; Spento: nessun errore rilevato o alimentazione modulo non collegata
– Indicatori “1” e “2”: Arancione acceso: uscita impostata; Rosso acceso: errore rilevato per l’uscita corrispondente o uscita di sicurezza utilizzata come uscita non di sicurezza
– Indicatore “S E”: Rosso acceso: stato di sicurezza attivo; Rosso lampeggiante: fase di avvio, collegamento TM5 mancante o processore non funzionante; Spento: stato RUN o alimentazione 24 Vcc non presente

Informazioni per l’Ordinazione

– Codice prodotto: TM5SDO2DTRFS
– Descrizione: Modulo di uscita relè di sicurezza TM5, 2 uscite relè, 24 Vcc/230 Vca, 6 A
– Colore: Rosso
– Componenti richiesti: Base del bus di sicurezza TM5ACBM3FS (codifica di sicurezza, alimentazione I/O interna interconnessa, colore rosso); Morsettiera di sicurezza TM5ACTB52FS (12 pin, codifica di sicurezza, colore rosso)

Note Importanti

– Pericolo di incendio: Utilizzare solo sezioni di cavi adeguate per la capacità di corrente dei canali I/O e per la rete principale di alimentazione. Per il cablaggio dell’uscita relè (2 A), usare conduttori di sezione minima di 0,5 mm² (AWG 20) con una temperatura nominale di almeno 80 °C. Per i conduttori comuni del cablaggio delle uscite relè (6 A) o del cablaggio delle uscite relè maggiori di 2 A, usare conduttori di almeno 1,0 mm² (AWG 16) con una temperatura nominale di almeno 80 °C.
– Funzionamento imprevisto dell’apparecchiatura: Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche.
– Perdita della funzione di sicurezza: Sostituire immediatamente tutti i moduli che indicano uno stato non operativo. Verificare che l’effetto sulle apparecchiature non riparate venga preso in considerazione nella valutazione del rischio. Effettuare tutte le riparazioni necessarie nell’apparecchiatura prima di riavviare o continuare il servizio della macchina.

Per ulteriori dettagli, consultare la documentazione ufficiale di Schneider Electric.
