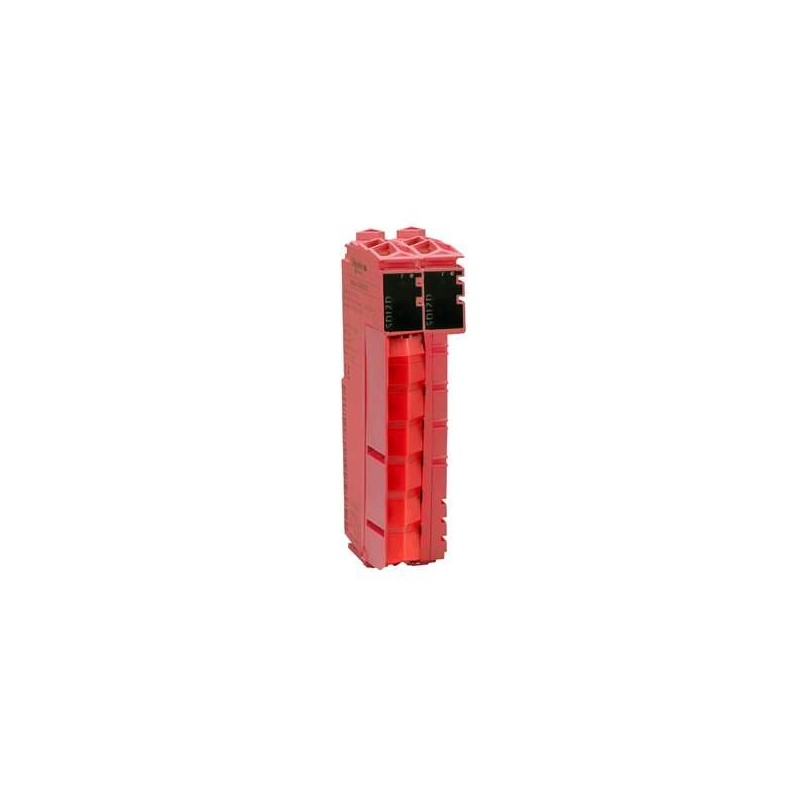

Modulo di Uscita Digitale di Sicurezza TM5SDO4TFS

Caratteristiche Principali

Il modulo TM5SDO4TFS è un modulo di uscita digitale di sicurezza con le seguenti caratteristiche principali:

• Numero di uscite: 4
• Tipo di uscita: uscite FET digitali di sicurezza con monitoraggio della corrente
• Funzioni di protezione: rilevamento circuito aperto, protezione integrata contro sovracorrente e resistenza ai carichi induttivi
• Corrente di uscita nominale: 0,5 A
• Tensione nominale: 24 Vcc

([product-help.schneider-electric.com](https://product-help.schneider-electric.com/Machine%20Expert/V2.0/it/tm5ioshw/tm5ioshw/D-SE-0010802.html?utm_source=openai))

Caratteristiche Generali

Le caratteristiche generali del modulo TM5SDO4TFS includono:

• Tensione di alimentazione nominale: 24 Vcc
• Indicatori di stato per funzioni I/O per canale, stato operativo e stato del modulo
• Diagnostica: condizioni di funzionamento e errori rilevati indicati tramite LED di stato e stato software
• Isolamento elettrico: nessun isolamento galvanico tra canale e canale; isolamento tra canale e bus
• Assorbimento corrente bus TM5 5 Vcc: 50 mA
• Assorbimento corrente del segmento I/O 24 Vcc: 54,2 mA
• Certificazioni e standard: CE, UL508 (ULus), IEC 61508, IEC 62061, EN 13849
• Tempo di ciclo interno massimo: 800 µs
• Tempo di ciclo minimo: 200 µs
• Tempo minimo di aggiornamento I/O: 400 µs
• Codice ID per aggiornamento del firmware: 7614 dec

([product-help.schneider-electric.com](https://product-help.schneider-electric.com/Machine%20Expert/V2.0/it/tm5ioshw/tm5ioshw/D-SE-0010803.html?utm_source=openai))

Condizioni Operative

Le condizioni operative del modulo TM5SDO4TFS sono:

• Orientamento di montaggio: orizzontale o verticale
• Temperatura di funzionamento:
• Installazione orizzontale: 0…+55 °C (+32…131 °F)
• Installazione verticale: 0…+45 °C (+32…113 °F)
• Umidità relativa: 5…95%
• Installazione ad altitudini sopra il livello del mare:
• Da 0 a 2000 m (da 0 a 6561 ft): nessun declassamento per altitudine
• > 2000 m (>6561 ft): riduzione della temperatura ambiente di 0,5 °C ogni 100 m (0.9 °F ogni 328 ft)
• Tipo di protezione EN 60529: IP20

([product-help.schneider-electric.com](https://product-help.schneider-electric.com/Machine%20Expert/V2.0/it/tm5ioshw/tm5ioshw/D-SE-0010803.html?utm_source=openai))

Condizioni di Stoccaggio e Trasporto

Le condizioni di stoccaggio e trasporto del modulo TM5SDO4TFS sono:

• Temperatura: -25…+70 °C (-13…+158 °F)
• Umidità relativa: 5…95%

([product-help.schneider-electric.com](https://product-help.schneider-electric.com/Machine%20Expert/V2.0/it/tm5ioshw/tm5ioshw/D-SE-0010803.html?utm_source=openai))

Caratteristiche delle Uscite Digitali

Le caratteristiche delle uscite digitali del modulo TM5SDO4TFS includono:

• Numero di canali di uscita: 4
• Tensione nominale: 24 Vcc
• Corrente di uscita nominale: 0,5 A per canale
• Corrente totale: 2,0 A
• Protezione uscita: disattivazione del canale in caso di sovracorrente o cortocircuito; resistenza ai carichi induttivi
• Progettazione: FET, commutazione 1x n, commutazione 1x p, tipo A; il livello dell’uscita può essere letto; rilevamento circuito aperto
• Tensione di commutazione: 24 Vcc (-15% / +20%)
• Stato della diagnostica: monitoraggio uscite con ritardo configurabile
• Corrente di dispersione allo spegnimento: <10 µA
• Tensione residua: < 120 mV a 0,5 A corrente nominale senza OSSD
• Corrente di picco sul cortocircuito: < 12 A
• Lunghezza impulsi di test: max 500 µs
• Tempo tra due impulsi di test: minimo 49,5 ms
• Riarmo dopo rilevamento di sovraccarico o cortocircuito: impostare `ReleaseOutput0x` da 0 a 1. Quindi, dopo un fronte positivo sul canale `SafeDigitalOutput0x`, l’uscita si satura.
• Tensione di interruzione al disinserimento dei carichi induttivi: tipico 40 Vcc
• Carico capacitivo max: 100 nF
• Tensione di isolamento tra canale e bus: vedere la nota
• Rilevamento circuito aperto: mediante misurazione della corrente interna
• Corrente di uscita <10 mA: Segnale CurrentOK = FALSE
• Corrente di uscita >50 mA: Segnale CurrentOK = TRUE
• Tempo di rilevamento errore: 1 s

([product-help.schneider-electric.com](https://product-help.schneider-electric.com/Machine%20Expert/V2.0/it/tm5ioshw/tm5ioshw/D-SE-0010803.html?utm_source=openai))

Note

L’isolamento del modulo elettronico è RMS 500 Vca tra i componenti elettronici alimentati dal bus TM5 e la parte alimentata dal segmento di alimentazione I/O 24 Vcc collegato al modulo. In pratica, il modulo elettronico è installato nella base del bus ed è presente un bridge tra il bus di alimentazione TM5 e il segmento di alimentazione degli I/O a 24 Vcc. I due circuiti di alimentazione fanno riferimento alla stessa terra funzionale (FE) tramite componenti specifici progettati per ridurre gli
