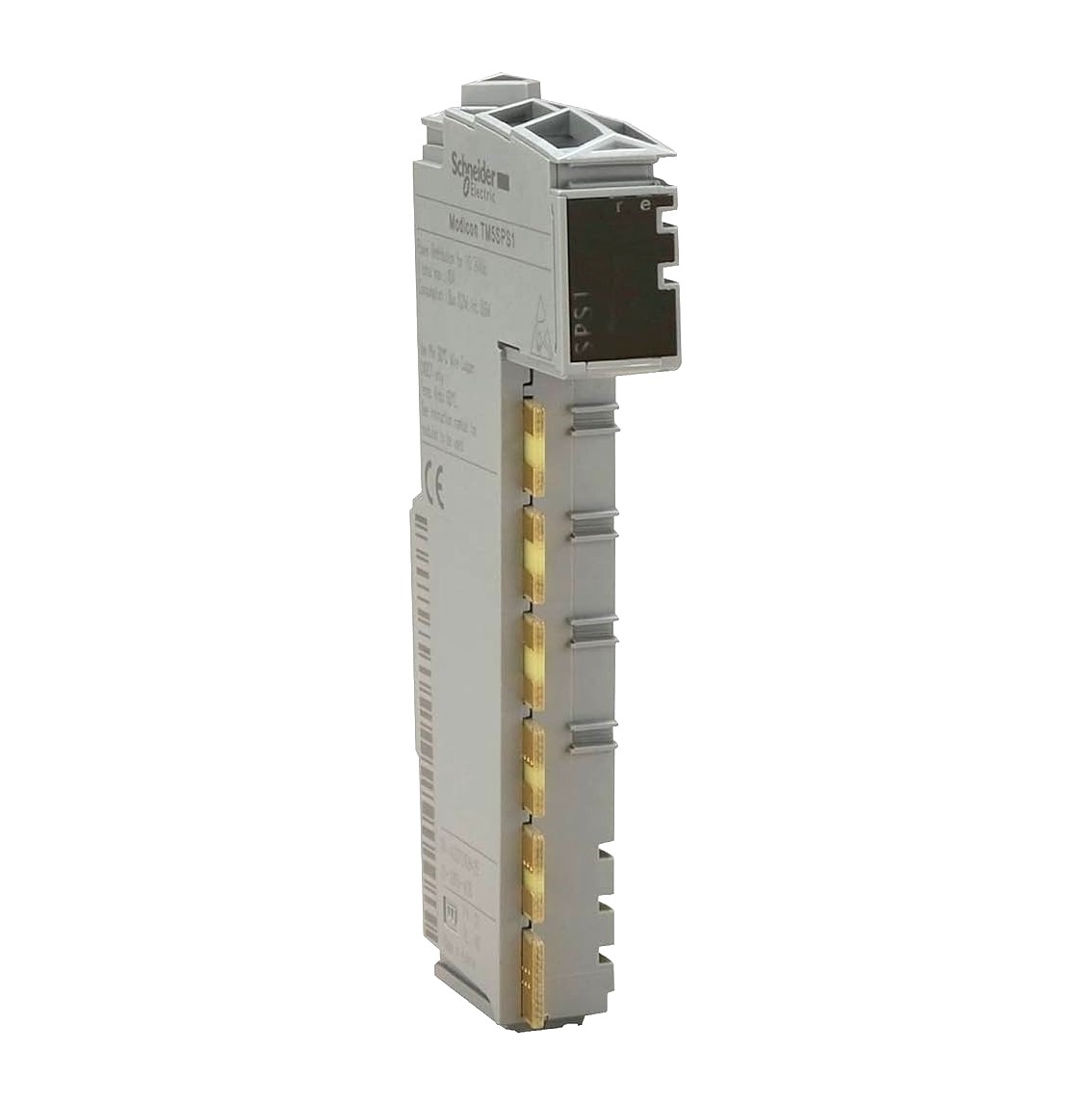

SCHNEIDER TM5SPS3

Descrizione del Prodotto

Il modulo di distribuzione dell’alimentazione dell’interfaccia TM5SPS3 (IPDM) è progettato per fornire alimentazione ai moduli di interfaccia del bus di campo e ai moduli di espansione del sistema Modicon TM5. È composto da due circuiti elettrici dedicati: un’alimentazione principale a 24 Vcc per i circuiti elettronici del modulo di interfaccia del bus di campo e un segmento di alimentazione I/O a 24 Vcc per i moduli di espansione, sensori, attuatori e dispositivi esterni collegati ai moduli di distribuzione comune (CDM).

Caratteristiche Generali

– Tensione di alimentazione nominale: 24 Vcc
– Assorbimento corrente segmento di alimentazione I/O 24 Vcc: 25 mA
– Potenza assorbita: 1,82 W max
– Peso: 30 g (1,1 oz)
– Codice ID: 8076 dec

Caratteristiche del Bus di Alimentazione TM5

– Intervallo di alimentazione: 20,4 – 28,8 Vcc
– Corrente di ingresso nominale: 0,7 A a 24 Vcc
– Protezione contro inversione di polarità: Sì
– Fusibile: Integrato, non sostituibile
– Corrente generata: 750 mA sul bus di alimentazione TM5; 300 mA per l’alimentazione del modulo di interfaccia del bus di campo
– Isolamento elettrico: 500 Vca RMS tra i componenti elettronici alimentati dal bus TM5 e la parte alimentata dal segmento di alimentazione degli I/O a 24 Vcc
– Funzionamento in parallelo: Sì (nel funzionamento in parallelo può essere garantito solo il 75% dell’energia nominale; assicurarsi che tutti gli alimentatori funzionanti in parallelo vengano accesi e spenti simultaneamente)

Declassamento Temperatura

– Fino a 500 mA: 0…60°C (32…140°F)
– Oltre 500 mA: 0…55°C (32…131°F)

Caratteristiche del Segmento di Alimentazione degli I/O 24 Vcc

– Intervallo di alimentazione: 20,4 – 28,8 Vcc
– Tensione di alimentazione nominale: 24 Vcc
– Corrente massima fornita: 10 A
– Protezione contro inversione di polarità: No
– Protezione contro cortocircuito: Fusibile esterno tipo T ad azione lenta, 10 A max 250 V
– Isolamento tra il segmento di alimentazione e i bus TM5: 500 Vca RMS tra i componenti elettronici alimentati dal bus TM5 e la parte alimentata dal segmento di alimentazione degli I/O a 24 Vcc

LED di Stato

– LED r (verde):
– Spento: Alimentazione non collegata
– Lampeggio singolo: Stato di reset
– Lampeggiante: Bus di espansione TM5 in stato preoperativo
– Acceso: Stato RUN
– LED e (rosso):
– Spento: OK o modulo non collegato
– Lampeggio doppio: Tensione del segmento di alimentazione I/O 24 Vcc o del bus di alimentazione TM5 troppo bassa
– LED e+r (rosso fisso/verde lampeggiante):
– Firmware non valido
– LED l (rosso):
– Spento: Alimentazione del modulo di distribuzione dell’alimentazione dell’interfaccia TM5 nel campo ammesso
– Acceso: Alimentazione del modulo di distribuzione dell’alimentazione dell’interfaccia TM5 insufficiente

Certificazioni e Standard

– Conformità RoHS/REACh
– Profilo ambientale del prodotto disponibile
– Smaltimento secondo le normative WEEE nell’Unione Europea

Note

– Per ulteriori informazioni, consultare le basi del bus e le morsettiere TM5.
– Assicurarsi di utilizzare cavi di dimensioni adeguate alla capacità di corrente massima dei canali di I/O e degli alimentatori per evitare rischi di incendio.
– Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche per evitare funzionamenti imprevisti dell’apparecchiatura.
