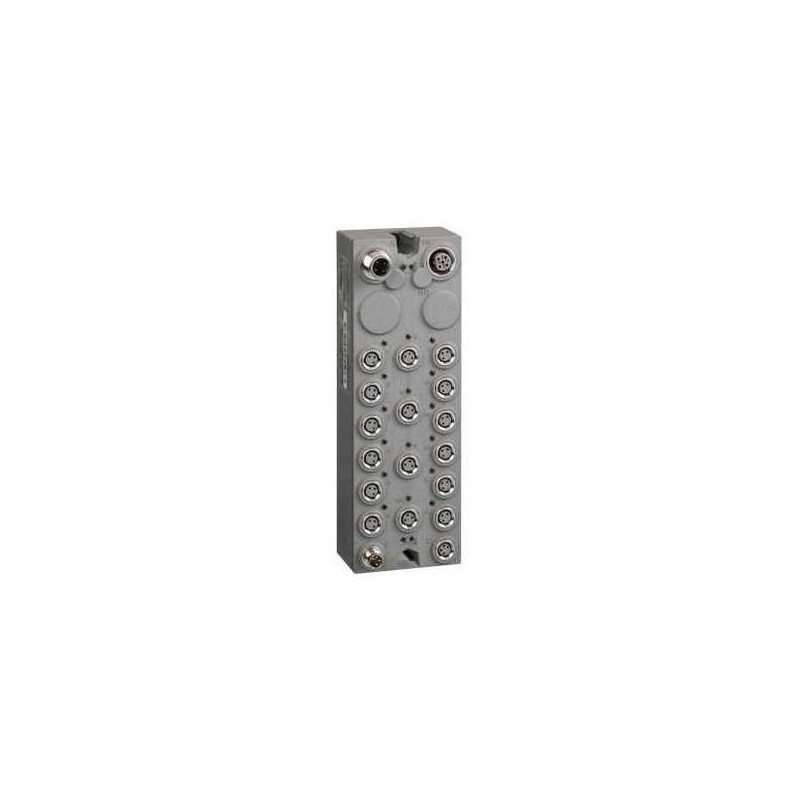

SCHNEIDER TM7BDM16B

Descrizione del Prodotto

Il TM7BDM16B è un modulo di espansione digitale della serie Modicon TM7 di Schneider Electric, progettato per ambienti industriali gravosi. Offre 16 canali configurabili come ingressi o uscite digitali a 24 V DC, con una corrente massima di 0,5 A per canale. Il modulo utilizza connettori M8 per una connessione semplice e affidabile.

Caratteristiche Generali

• Tensione di alimentazione nominale: 24 V DC
• Intervallo di alimentazione: da 18 a 30 V DC
• Assorbimento di corrente del segmento I/O 24 V DC: 125 mA
• Assorbimento di corrente del bus di alimentazione TM7: 38 mA
• Protezione: Contro l’inversione di polarità
• Potenza assorbita: 4,8 W max.
• Peso: 320 g
• Codice ID: 6684 dec

Caratteristiche degli Ingressi

• Numero di canali di ingresso: 16
• Tipo di cablaggio: 2 o 3 fili
• Campo di ingresso: da 18 a 30 V DC
• Corrente di ingresso nominale a 24 V DC: 4,4 mA
• Tipo di ingresso: Sink
• Impedenza d’ingresso: 5 kΩ
• Stato OFF: U < 5 V DC
• Stato ON: U > 15 V DC, I > 3,5 mA
• Filtro d’ingresso:
  • Hardware – Canali da I0 a I3: ≤10 µs
  • Hardware – Canali da I4 a I15: ≤70 µs
  • Software: Configurabile tra 0 e 25 ms
• Isolamento tra i canali: Non isolato
• Isolamento tra canali e bus: 500 V AC RMS

Caratteristiche delle Uscite

• Numero di canali di uscita: 16
• Tipo di cablaggio: 2 o 3 fili
• Tipo di uscita: Source
• Corrente di uscita: 0,5 A max per uscita
• Corrente di uscita totale per il blocco: 8 A max
• Campo di uscita: da 18 a 30 V DC
• Caduta di tensione: 0,3 V DC max a 0,5 A
• Corrente di dispersione allo spegnimento: 5 µA
• Tempo di accensione: 400 µs max
• Tempo di spegnimento: 400 µs max
• Frequenza di commutazione:
  • Carico resistivo: 100 Hz max
  • Carico induttivo: Vedere le caratteristiche dei carichi induttivi di commutazione
• Tensione di interruzione al disinserimento dei carichi induttivi: Tipica 50 V DC
• Corrente di picco sul cortocircuito: 21 A max
• Isolamento tra i canali: Non isolato
• Isolamento tra canali e bus: 500 V AC RMS
• Protezione: Contro inversione di polarità, sovracorrente e cortocircuito, protezione termica
• Riarmo automatico dopo cortocircuito o sovracorrente: Sì, 10 ms minimo, in base alla temperatura interna

Alimentazione per Sensori e Attuatori

• Tensione: Segmento di alimentazione I/O 24 V DC meno la caduta di tensione per la protezione interna
• Caduta di tensione per protezione interna a 500 mA: 2 V DC max
• Corrente di alimentazione (per tutti i sensori e attuatori collegati e alimentati): 500 mA max
• Protezione interna: Da sovracorrente e cortocircuiti

Caratteristiche Ambientali

• Grado di protezione: IP67
• Temperatura di funzionamento: da -25°C a +70°C
• Temperatura di stoccaggio: da -40°C a +85°C
• Umidità relativa: 5% – 95% senza condensa

Connettori e Cablaggio

• Tipo di connettore: M8, tipo di connettore femmina
• Assegnazione dei pin per i connettori di I/O:
  • Pin 1: Alimentazione attuatore/sensore 24 V DC
  • Pin 3: 0 V DC
  • Pin 4: DI/DO: segnale di ingresso/uscita

LED di Stato

• LED di stato del bus TM7:
  • LED 1.1 (verde) e LED 1.2 (rosso) indicano lo stato del bus TM7
• LED di stato degli I/O:
  • 16 LED arancioni indicano lo stato dei canali di ingresso/uscita
• LED di stato del blocco di I/O:
  • LED 3.1 (verde) e LED 3.2 (rosso) indicano lo stato generale del blocco

Certificazioni e Conformità

• Standard: IEC 61131-2
• Certificazioni del prodotto: C-Tick, ATEX II 3G EEx nA II T5, cURus, GOST-R
• Conformità RoHS dell’UE: Conformità proattiva (prodotto al di fuori dell’ambito legale RoHS dell’UE)
• Esente da metalli pesanti tossici: Sì
• Esente da mercurio: Sì

Dimensioni e Montaggio

• Altezza: 99 mm
• Larghezza: 12,5 mm
• Profondità: 75 mm
• Metodo di fissaggio: Con 2 viti

Note

Per garantire la protezione IP67, assicurarsi che tutti i connettori siano dotati di cavi o tappi ermetici e serrati secondo le specifiche di coppia indicate. Non collegare o scollegare i cavi o i tappi ermetici in presenza di acqua o umidità.
