SCHNEIDER TSX3721101

Descrizione Generale

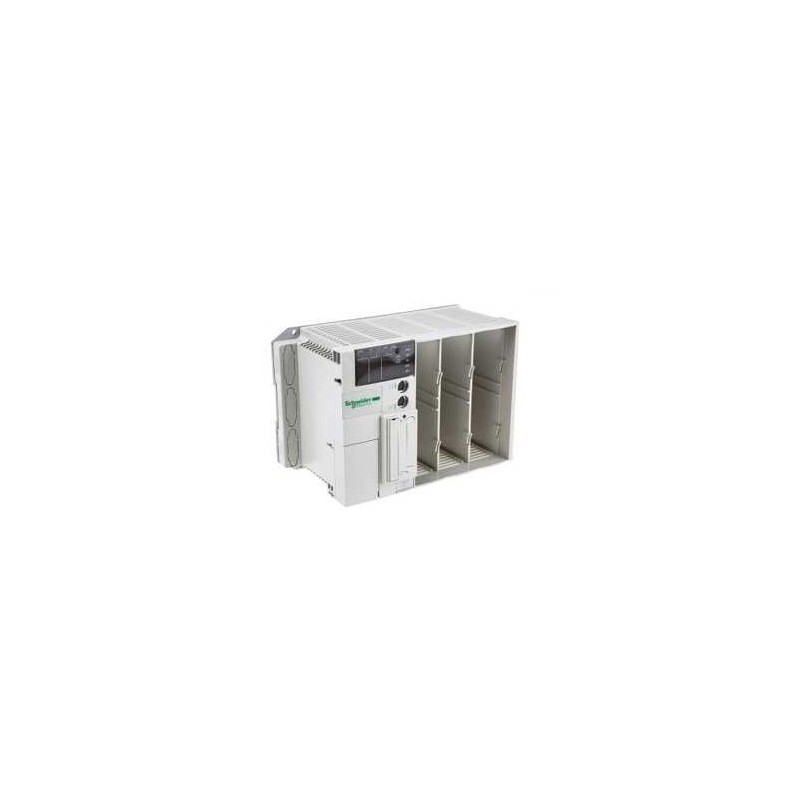

Il TSX3721101 è un controllore modulare base della piattaforma di automazione Modicon TSX Micro di Schneider Electric. Progettato per applicazioni di automazione industriale di piccole e medie dimensioni, offre flessibilità e affidabilità nel controllo dei processi.

Specifiche Tecniche

– Gamma di prodotto: Modicon TSX Micro
– Tipo di prodotto: Controllore modulare base
– Tensione primaria: 24 V DC (intervallo: 19,2–30 V DC)
– Corrente di ingresso: da 2 mA a 60 A
– Immunità ai microinterruzioni: 10 ms
– Numero di slot: 3
– Connessioni integrate: 1 collegamento seriale (TER/AUX) Uni-Telway a 19,2 kbit/s; 1 Modbus RTU a 19,2 kbit/s
– Orologio in tempo reale: Incluso
– Memoria: Flash 15 Kwords dati; RAM interna 20 Kwords dati; con scheda PCMCIA: 128 Kwords programma e dati
– Dimensioni massime delle aree oggetto: 128 %KWi parole costanti; 256 %Mi; 1 %MWi parole interne
– Tempo di esecuzione per istruzione: 0,13 µs per operazioni booleane senza scheda PCMCIA; 0,19 µs con scheda PCMCIA; 4,5 µs per operazioni aritmetiche in virgola mobile (REAL) con o senza scheda PCMCIA
– Tempo di esecuzione per 1K istruzioni: 5,88 ms per 100% operazioni booleane senza scheda PCMCIA; 4 ms con scheda PCMCIA; 0,27 ms per 65% operazioni booleane e 35% numeriche senza scheda PCMCIA; 0,266 ms con scheda PCMCIA
– Struttura dell’applicazione: 1 task principale; 1 task veloce; 16 task evento
– Sovraccarico del sistema: 1,6 ms per il task principale
– Protezione: Protezione da sovraccarico e cortocircuito
– Potenza secondaria utile totale: 16 W
– Compatibilità elettromagnetica: Conforme a IEC 1000-4-2 livello 3 (scariche elettrostatiche); IEC 1000-4-3 livello 3 (immunità ai campi elettromagnetici); IEC 1000-4-4 livello 3 (resistenza ai transitori veloci); IEC 1000-4-5 (immunità alle onde impulsive); IEC 1000-4-12 (onde oscillatorie smorzate); IEC 61131-2 (immunità alle interferenze elettromagnetiche)
– Temperatura ambiente di funzionamento: 0…60 °C
– Temperatura ambiente di stoccaggio: -25…70 °C
– Umidità relativa: 10…95% senza condensa in funzionamento; 5…95% senza condensa in stoccaggio
– Altitudine operativa: 0…2000 m
– Dimensioni (L x A x P): 341,4 mm x 151 mm x 152 mm
– Peso netto: 1,72 kg
– Conformità e sostenibilità: Dichiarazione REACh; Conformità proattiva alla Direttiva RoHS UE (prodotto fuori dall’ambito legale RoHS UE); Senza mercurio; Dichiarazione RoHS Cina; Smaltimento conforme alla direttiva WEEE dell’Unione Europea

Applicazioni

Il TSX3721101 è ideale per il controllo di macchine, automazione di edifici, controllo di processo e acquisizione dati in vari settori industriali.

Note

Il prodotto è stato dichiarato fuori produzione il 2 dicembre 2020, con fine del servizio prevista per il 31 dicembre 2027. Si consiglia di verificare la disponibilità e il supporto con il fornitore o il rappresentante locale di Schneider Electric.
