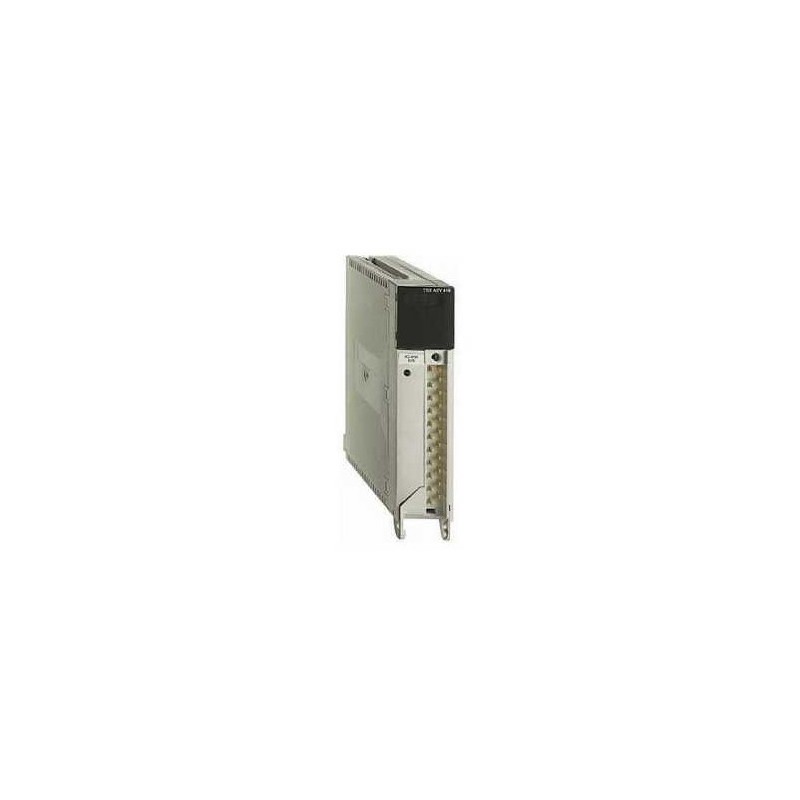

SCHNEIDER TSXAEY414

Descrizione del Prodotto

Il modulo di ingresso analogico Schneider TSXAEY414 è progettato per l’uso con i PLC Modicon Premium. Dispone di 4 ingressi analogici multigamma e offre una conversione a 16 bit per una misurazione precisa dei segnali analogici. Questo modulo è ideale per applicazioni che richiedono l’acquisizione accurata di segnali come temperatura, pressione, flusso e livello.

Specifiche Tecniche

– Tipo di Modulo: Modulo di ingresso analogico per PLC Modicon Premium
– Numero di Ingressi Analogici: 4
– Tipi di Segnale Supportati: Corrente (4…20 mA), Tensione (±10 V, 0…10 V, 0…5 V, 1…5 V, -13…63 mV, ±5 V), Termocoppie (B, E, J, K, L, N, R, S, T, U), Resistori (0…400 Ω, 0…3850 Ω), Sonde di Temperatura (Ni 1000, Pt 100, Pt 1000)
– Conversione Analogico/Digitale: 16 bit
– Tempo di Ciclo di Lettura Nominale: 550 ms
– Errore di Misura (a 25°C): Varia in base al tipo di ingresso, ad esempio ±0,16% per 0…10 V, ±0,45% per 4…20 mA, ±0,13% per 0…400 Ω
– Tensione di Isolamento: 1780 Vrms tra canali e bus, 2830 Vrms tra i canali
– Tensione di Modo Comune: 415 V CA / 200 V CC tra i canali, 240 V CA / 110 V CC tra i canali e terra
– Protezione da Sovratensione in Ingresso: -15…15 V allo stato 0 (250 Ω), -30…30 V allo stato 1 (250 Ω)
– Protezione da Sovracorrente: -30…30 mA allo stato 1 (250 kΩ)
– Collegamento Elettrico: Blocco di terminali a vite
– Consumo di Corrente: 660 mA a 5 V CC
– Formato del Modulo: Standard
– Marcatura: CE
– Peso del Prodotto: 0,32 kg
– Temperatura di Funzionamento: 0…60°C
– Temperatura di Stoccaggio: -25…70°C
– Umidità Relativa: 10…95% in operazione, 5…95% in stoccaggio
– Altitudine di Operazione: 0…2000 m
– Trattamento Protettivo: TC
– Grado di Protezione: IP20
– Grado di Inquinamento: 2
– Conformità agli Standard: DIN 43760, IEC 584, IEC 751, DIN 43710, NFC 42-330, IEC 1131
– Certificazioni: DNV, BV, ABS, RMRS, RINA, GL, LR

Note

Il modulo TSXAEY414 è stato dichiarato fuori produzione il 31 dicembre 2018, con fine del servizio prevista per il 31 dicembre 2026. Si consiglia di verificare la disponibilità di moduli sostitutivi o aggiornamenti compatibili con il proprio sistema.
