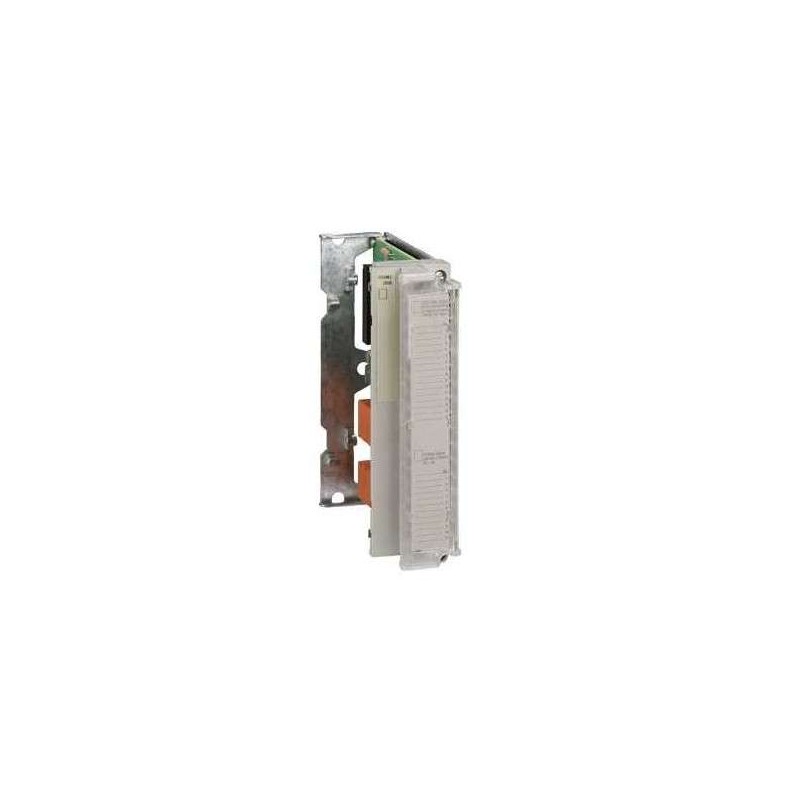

SCHNEIDER TSXDMZ64DTK

Descrizione del Prodotto

Il modulo TSXDMZ64DTK è un modulo I/O a stato solido della serie Modicon TSX Micro di Schneider Electric. Questo modulo offre 64 canali di I/O discreti, suddivisi in 32 ingressi e 32 uscite, ed è progettato per applicazioni di automazione industriale che richiedono un controllo preciso e affidabile.

Caratteristiche Principali

– **Numero di I/O:** 64 canali totali, con 32 ingressi e 32 uscite.

– **Tipo di Ingressi:** 32 ingressi digitali a 24 V DC, compatibili con sensori di prossimità a 2 e 3 fili.

– **Tipo di Uscite:** 32 uscite statiche a 24 V DC con corrente nominale di 0,1 A per canale.

– **Connettori:** Equipaggiato con 4 connettori HE10 maschio per il collegamento degli ingressi e delle uscite.

– **Protezione Integrata:** Protezioni contro sovraccarichi e cortocircuiti per garantire un funzionamento sicuro e affidabile.

Specifiche Tecniche

– **Tensione di Ingresso:** 24 V DC.

– **Corrente di Ingresso:** 3,5 mA per canale.

– **Impedenza di Ingresso:** 6,3 kΩ.

– **Tempo di Risposta Ingresso:** Da 0,1 a 7,5 ms per la transizione dallo stato 0 allo stato 1 e viceversa.

– **Tensione di Uscita:** 24 V DC.

– **Corrente di Uscita:** 0,1 A per canale, con un massimo di 0,25 A.

– **Protezione Sovratensione Uscita:** Tramite diodo Zener.

– **Protezione Cortocircuito Uscita:** Tramite limitatore di corrente e interruttore elettronico.

– **Consumo di Corrente:** 197 mA.

– **Dissipazione di Potenza:** 5 W per gli ingressi, 0,15 W per canale di uscita, 3,5 W per modulo di uscita.

– **Isolamento:** 1500 V per 1 secondo.

– **Peso:** 0,41 kg.

Applicazioni

Il modulo TSXDMZ64DTK è ideale per applicazioni di controllo industriale, tra cui:

– **Controllo Macchine:** Gestione di motori, valvole e altri attuatori in base alla logica del PLC.

– **Sistemi di Sicurezza:** Monitoraggio di interruttori di sicurezza, pulsanti di arresto di emergenza e attivazione di allarmi.

– **Acquisizione Dati:** Lettura di segnali digitali da sensori come finecorsa ed encoder.

– **Controllo di Processo:** Operazione di attuatori e gestione di varie fasi di un processo industriale.

Note

Il modulo TSXDMZ64DTK è stato dichiarato fuori produzione il 31 dicembre 2019, con fine del supporto prevista per il 31 dicembre 2026. Si consiglia di verificare la disponibilità e considerare eventuali alternative per nuove installazioni.
