SCHNEIDER VCF0GE

Descrizione del Prodotto

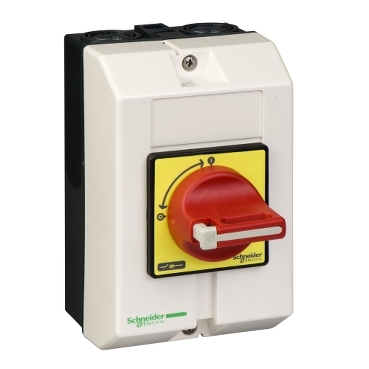

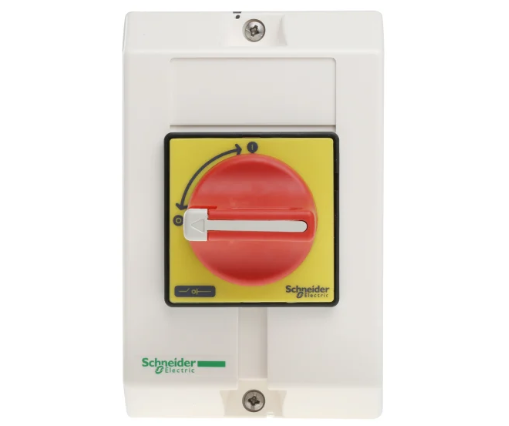

L’interruttore sezionatore di emergenza Schneider Electric VCF0GE è progettato per la commutazione principale e l’arresto di emergenza in applicazioni motore AC-23 fino a 7,5 kW a 400 V. È dotato di un involucro con protezione IP65, maniglia rotativa rossa e piastra frontale gialla, lucchettabile (lucchetti non inclusi). Include un commutatore Vario a 3 poli V0 con possibilità di aggiungere due moduli supplementari. L’involucro è a montaggio superficiale con fissaggio a vite, presenta due fori per pressacavi nella parte superiore e inferiore e una copertura sigillabile. Conforme alle norme IEC 60204 e IEC 60947-4-1, è certificato Green Premium (RoHS/REACh).

Caratteristiche Tecniche

– Corrente nominale permanente (Iu): 20 A
– Numero di poli: 3
– Tipologia costruttiva dell’apparecchio: Apparecchio completo nell’alloggiamento
– Colore dell’elemento di azionamento: Rosso
– Adatto per fissaggio a pavimento: No
– Esecuzione come interruttore principale: Sì
– Esecuzione come interruttore di manutenzione/riparazione: No
– Bloccabile: Sì
– Esecuzione come dispositivo di arresto d’emergenza: Sì
– Grado di protezione (IP), lato frontale: IP65
– Adatto per montaggio distributore: No
– Adatto per fissaggio frontale centrale: No
– Adatto per fissaggio frontale a 4 fori: Sì
– Numero di contatti ausiliari, contatti di chiusura: 0
– Tensione d’esercizio nominale: 690 V
– Tipologia di azionamento: Manopola
– Esecuzione come interruttore di sicurezza: No
– Esecuzione come invertitore: No
– Potenza di interruzione a 400 V: 11 kW
– Adatto per costruzione intermedia: No
– Numero di contatti ausiliari, contatti di riposo: 0
– Tipo di collegamento circuito elettrico principale: Raccordo a vite
– Sganciatore di tensione opzionale: No
– Azionamento a motore opzionale: No
– Corrente di corto circuito nominale condizionale (Iq): 10 kA
– Numero di contatti ausiliari, invertitori: 0
– Max. tensione d’esercizio nominale (Ue) per AC: 690 V
– Numero di interruttori: 1
– Corrente nominale permanente a AC-23, 400V: 57 A
– Corrente nominale permanente per AC-21, 400 V: 20 A
– Potenza d’esercizio nominale per AC-3, 400 V: 5,5 kW
– Resistenza a corrente di breve durata (Icw): 0,3 kA
– Potenza d’esercizio nominale per AC-23, 400V: 7,5 kW
– Azionamento a motore integrato: No

Dimensioni

– Altezza: 146 mm
– Larghezza: 90 mm
– Profondità: 131 mm

Certificazioni e Conformità

– Conformità alle norme: IEC 60204, IEC 60947-4-1
– Certificazione ambientale: Green Premium (RoHS/REACh)

Informazioni Ambientali

– Impronta di carbonio (kg CO₂ eq.): 29
– Confezione di cartone riciclato: Sì (contenuto minimo del 70%)

Note Aggiuntive

– Maniglia lucchettabile: Sì (lucchetti non inclusi)
– Possibilità di aggiungere moduli supplementari: Sì (2 moduli)

Documentazione

– Scheda tecnica: Disponibile sul sito ufficiale di Schneider Electric
– Manuale d’installazione: Disponibile sul sito ufficiale di Schneider Electric
