SCHNEIDER XB4BD21

Descrizione del Prodotto

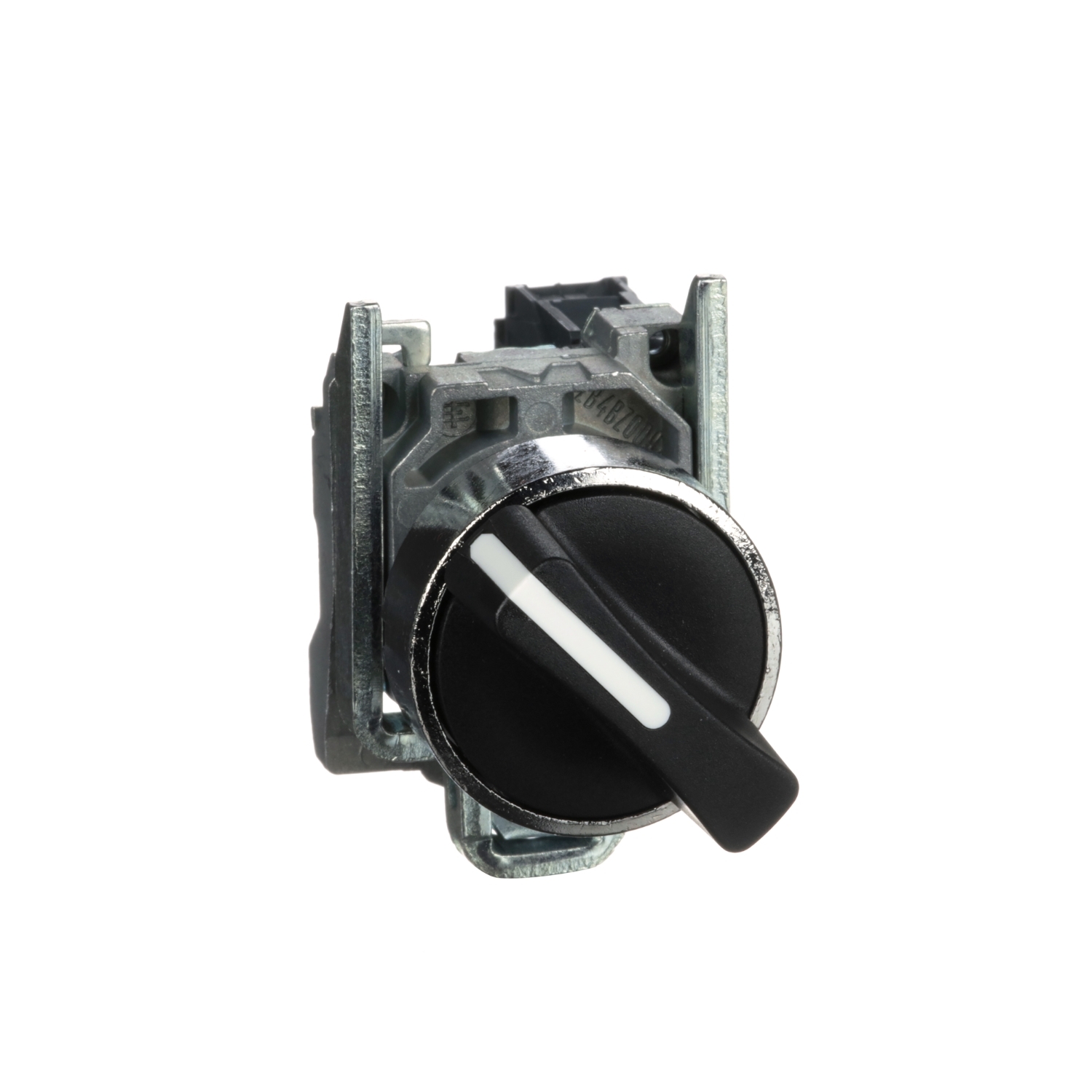

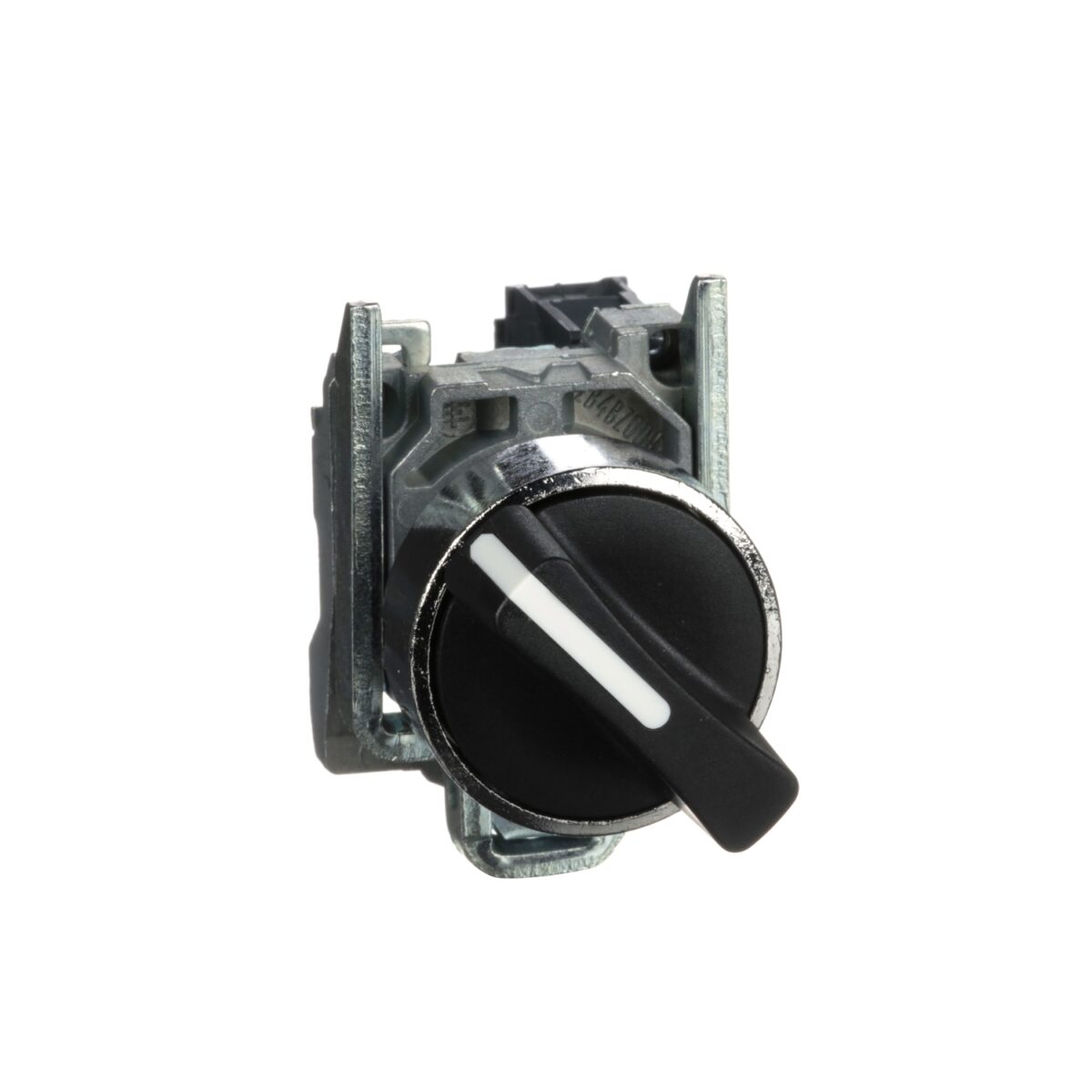

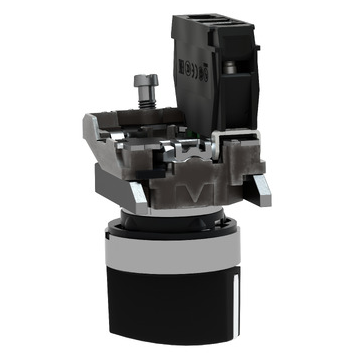

Il selettore Schneider Electric XB4BD21 è un dispositivo di comando modulare della serie Harmony XB4, progettato per applicazioni industriali che richiedono un controllo affidabile e duraturo. Presenta una manopola nera con due posizioni fisse e un contatto normalmente aperto (1NO).

Caratteristiche Principali

– **Numero di posizioni:** 2 (rotazione di 90°)

– **Tipo di attuatore:** Manopola standard nera

– **Configurazione dei contatti:** 1NO (normalmente aperto)

– **Materiale della ghiera:** Metallo cromato

– **Diametro di montaggio:** 22 mm

– **Tipo di funzionamento:** A scatto (stay-put)

– **Durata meccanica:** 1.000.000 cicli

– **Grado di protezione:** IP67, IP69K

– **Temperatura di funzionamento:** da -40°C a +70°C

Specifiche Elettriche

– **Tensione nominale di isolamento (Ui):** 600 V

– **Tensione nominale di tenuta agli impulsi (Uimp):** 6 kV

– **Corrente termica nominale (Ith):** 10 A

– **Corrente nominale di funzionamento (Ie):**

– 6 A a 120 V in AC-15

– 3 A a 240 V in AC-15

– 0,55 A a 125 V in DC-13

– 0,1 A a 600 V in DC-13

Connessioni e Montaggio

– **Tipo di terminali:** Morsetti a vite

– **Capacità dei terminali:** Fino a 2 x 1,5 mm² con capocorda; minimo 1 x 0,22 mm² senza capocorda

– **Coppia di serraggio consigliata:** 0,8-1,2 N·m

– **Materiale del collare di fissaggio:** Zamak

Certificazioni e Conformità

– **Standard:** IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14

– **Certificazioni:** UL, CSA, BV, DNV, GL, LROS

Dimensioni e Peso

– **Altezza:** 47 mm

– **Larghezza:** 30 mm

– **Profondità:** 68 mm

– **Peso netto:** 0,095 kg

Note Aggiuntive

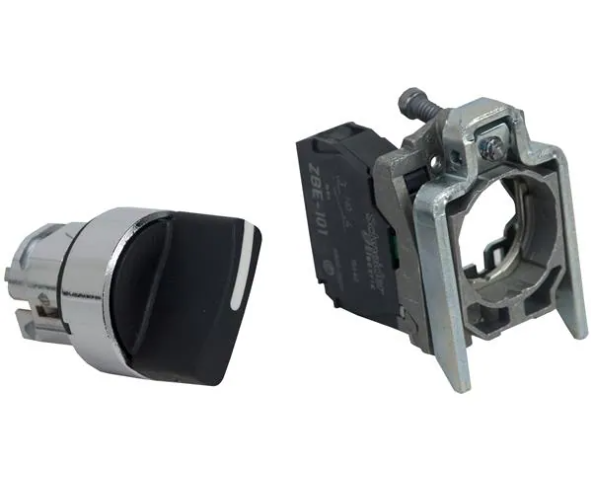

Il selettore XB4BD21 è progettato per resistere a condizioni ambientali difficili, garantendo un funzionamento affidabile in ambienti industriali. La sua costruzione modulare facilita l’installazione, la manutenzione e l’adattamento alle esigenze specifiche delle macchine.
