SCHNEIDER XB4BW36B5

Descrizione del Prodotto

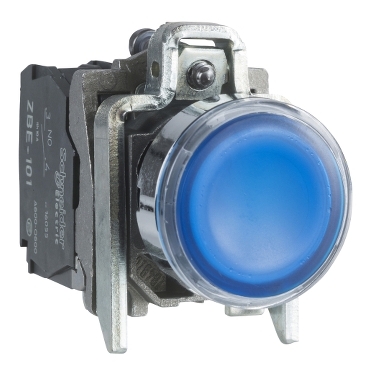

Il pulsante luminoso XB4BW36B5 di Schneider Electric fa parte della serie Harmony XB4. È progettato per fornire un’interfaccia ergonomica e visiva per il controllo delle macchine, con un’illuminazione LED blu integrata e una ghiera metallica cromata.

Caratteristiche Principali

– Diametro di montaggio: 22,5 mm
– Tipo di operatore: a impulso con ritorno a molla
– Colore dell’attuatore: blu
– Materiale della ghiera: metallo cromato
– Configurazione dei contatti: 1 NO + 1 NC
– Tipo di contatti: ad apertura lenta in lega d’argento (Ag/Ni)
– Tensione di alimentazione nominale: 24 V AC/DC
– Consumo di corrente: 18 mA
– Durata meccanica: 10.000.000 cicli
– Durata elettrica: 1.000.000 cicli
– Grado di protezione: IP66, IP67, IP69, IP69K
– Temperatura di funzionamento: da -40°C a 70°C
– Temperatura di stoccaggio: da -40°C a 70°C
– Resistenza agli urti: IK06
– Resistenza alle vibrazioni: conforme a IEC 60068-2-6
– Conformità alle norme: EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C 4520, UL 508, CSA C22.2
– Certificazioni: BV, CSA, DNV, GL, LROS (Lloyd’s Register of Shipping), RINA, UL
– Peso: 0,097 kg
– Dimensioni: altezza 47 mm, larghezza 30 mm, profondità 101 mm
– Tipo di montaggio: su pannello
– Connessioni: morsetti a vite, 1 x 0,22…2 x 2,5 mm² senza capicorda conforme a EN/IEC 60947-1
– Protezione contro i cortocircuiti: fusibile cartuccia tipo gG da 10 A conforme a EN/IEC 60947-5-1
– Corrente termica convenzionale in aria (Ith): 10 A conforme a EN/IEC 60947-5-1
– Tensione nominale di isolamento (Ui): 600 V (grado di inquinamento 3) conforme a EN/IEC 60947-1
– Tensione nominale di tenuta agli impulsi (Uimp): 6 kV conforme a EN/IEC 60947-1
– Corrente nominale di impiego (Ie): 6 A a 120 V AC, 550 mA a 125 V DC
– Durata della vita del LED: 100.000 ore a tensione nominale e 25°C
– Resistenza alle sovratensioni: 1 kV conforme a IEC 61000-4-5
– Limiti della tensione di alimentazione: 19,2…30 V DC, 21,6…26,4 V AC
– Presentazione del dispositivo: prodotto completo
– Schermo di isolamento: no
– Codice compatibilità: XB4
– Colore capsula o gemma: blu
– Resistenza al lavaggio ad alta pressione: 7.000.000 Pa a 55°C, distanza: 0,1 m
– Corsa di funzionamento: 1,5 mm (NC con modifica dello stato elettrico), 2,6 mm (NO con modifica dello stato elettrico), 4,3 mm (corsa totale)
– Forza di funzionamento: 3,5 N NC con modifica dello stato elettrico, 3,8 N
– Coppia di serraggio: 0,8…1,2 Nm conforme a EN 60947-1
– Forma della testa (vite): testa a croce compatibile con cacciavite Philips n. 1, testa a croce compatibile con cacciavite Pozidriv n. 1, scanalato compatibile con cacciavite piatto Ø 4 mm, scanalato compatibile con cacciavite piatto Ø 5,5 mm
– Materiale contatti: lega d’argento (Ag/Ni)
– Uso contatti: contatti standard
– Apertura positiva: con conforme a EN/IEC 60947-5-1 appendice K
– Tipo di segnalazione: fisso
– Assorbimento: 18 mA
– Affidabilità elettrica: λ < 10⁻⁶ a 5 V e 1 mA in ambiente pulito conforme a EN/IEC 60947-5-4, λ < 10⁻⁸ a 17 V e 5 mA in ambiente pulito conforme a EN/IEC 60947-5-4
– GCR BRIDGE: XB4BWCUST03
– Customizzabile: sì
– Compatibile con: accessori, pezzi di ricambio
– Conformità RoHS: sì
– Data delle linee guida RoHS: 31/03/15
– Senza SVHC: no
– Descrizione della sostanza: piombo
– Sostenibile: sì
– Paese di origine: Francia
– Numero tariffario doganale: 85365080
