SCHNEIDER XBTGT2110

Descrizione Generale

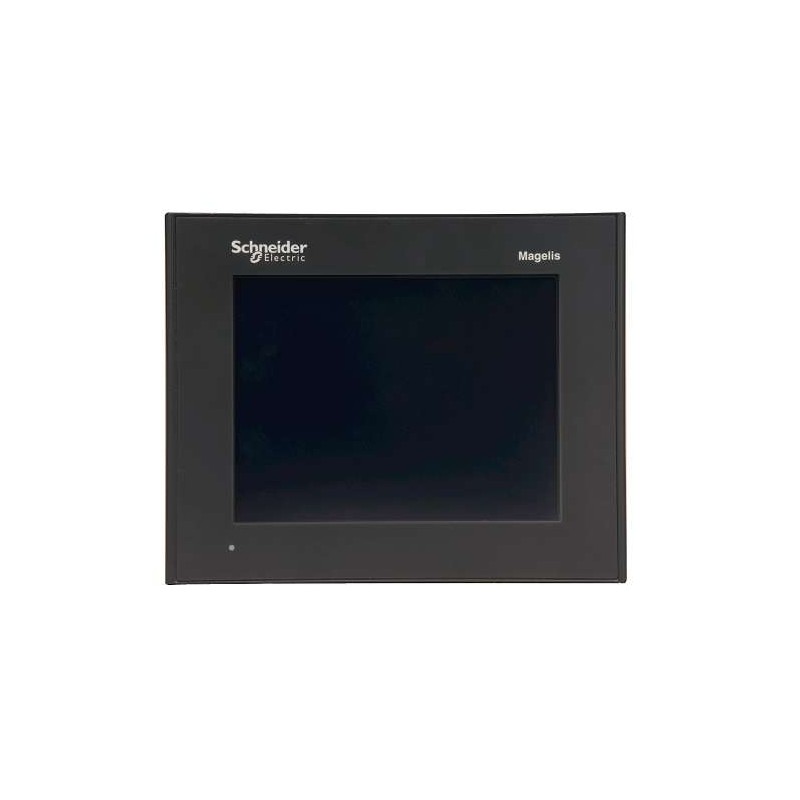

Il Schneider Electric XBTGT2110 è un pannello operatore touch screen avanzato della serie Magelis, progettato per fornire un’interfaccia utente intuitiva e versatile per applicazioni industriali.

Display

Il dispositivo è dotato di un display LCD STN monocromatico retroilluminato da 5,7 pollici, con una risoluzione QVGA di 320 x 240 pixel. Supporta 16 livelli di grigio, blu e bianco, offrendo una visualizzazione chiara delle informazioni.

Memoria

Il XBTGT2110 dispone di 16 MB di memoria Flash EPROM per le applicazioni, 128 KB di SRAM per il backup dei dati con batteria al litio e 32 MB di DRAM per l’esecuzione delle applicazioni.

Interfacce di Comunicazione

Il pannello offre diverse opzioni di connettività, tra cui:

–

Porta seriale COM1 con connettore SUB-D 9 maschio, supporta RS232C/RS422/RS485 fino a 115,2 kbit/s.

–

Porta seriale COM2 con connettore RJ45, supporta RS485 fino a 187,5 kbit/s.

–

Porta USB di tipo A (V1.1) per la comunicazione con terminali Modicon M340.

Alimentazione

Il dispositivo opera con una tensione di alimentazione nominale di 24 V DC, con un consumo massimo di 18 W. La corrente di spunto è di 30 A.

Caratteristiche Fisiche

Le dimensioni del XBTGT2110 sono 167,5 mm di larghezza, 135 mm di altezza e 59,5 mm di profondità, con un peso netto di 1 kg. Il pannello frontale è realizzato in PPT e offre un grado di protezione IP65, mentre il retro ha un grado di protezione IP20.

Ambiente Operativo

Il pannello è progettato per funzionare in un intervallo di temperatura da 0 a 50°C, con un’umidità relativa compresa tra 0% e 85% senza condensazione. È conforme a diversi standard internazionali, tra cui EN 61131-2 e UL 508.

Certificazioni

Il XBTGT2110 possiede certificazioni come CSA Class 1 Division 2 T5, UL Class 1 Division 2 T5, ATEX zona 2/22 e C-Tick, garantendo la conformità a rigorosi standard di sicurezza e qualità.
