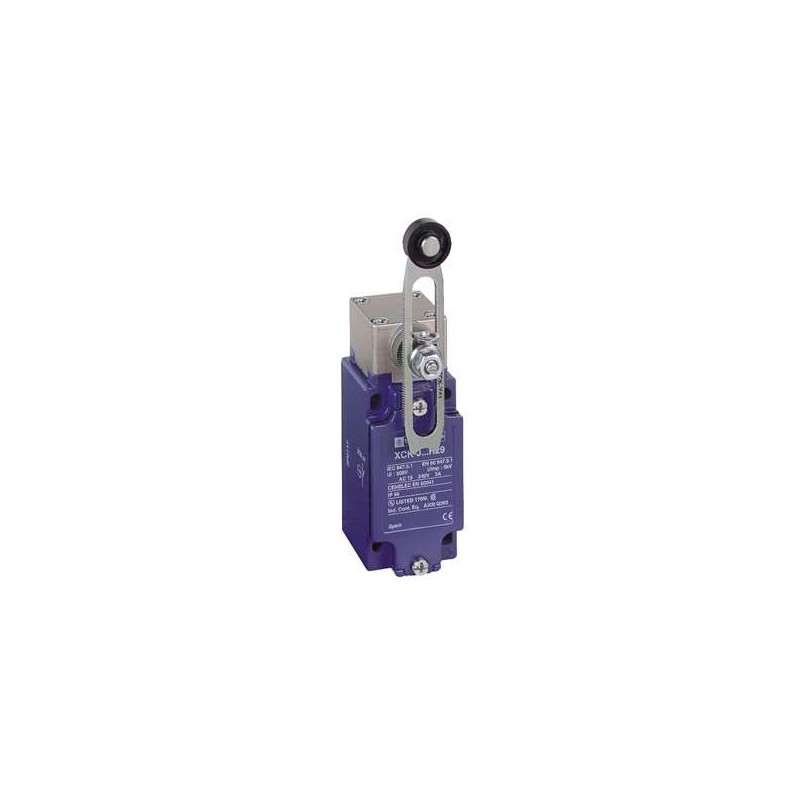

SCHNEIDER XCKJ10541

Descrizione del Prodotto

Il finecorsa Schneider Electric OsiSense XCKJ10541 è progettato per applicazioni industriali, conforme allo standard EN 50041. Dispone di una leva con rotella in termoplastica a lunghezza variabile e un corpo in Zamak, offrendo robustezza e affidabilità in ambienti difficili. È dotato di 1 contatto normalmente chiuso (NC) e 1 contatto normalmente aperto (NO) con azione a scatto rapido. L’ingresso cavi è di tipo Pg 13,5, adatto per cavi con diametro esterno da 9 a 12 mm.

Caratteristiche Principali

– Gamma di prodotto: OsiSense XC Standard
– Nome serie: Formato industriale
– Tipo di prodotto: Finecorsa
– Nome dispositivo: XCKJ
– Tipo di corpo: Fisso
– Tipo di testa: Testa rotativa
– Materiale del corpo: Zamak
– Materiale della testa: Zamak
– Tipo di operatore: Leva con rotella a ritorno a molla in termoplastica a lunghezza variabile
– Tipo di avvicinamento: Laterale, 1 o 2 direzioni programmabili
– Composizione dei contatti: 1 NC + 1 NO
– Funzionamento dei contatti: Azione a scatto rapido

Specifiche Complementari

– Azionamento interruttore: Con camma a 30°
– Collegamento elettrico: Morsetti a vite, capacità di serraggio: 1 x 0,34…2 x 1,5 mm²
– Forma isolamento contatti: Zb
– Apertura positiva: Senza
– Coppia minima di sgancio: 0,25 Nm
– Velocità di azionamento massima: 1,5 m/s
– Corrente nominale di impiego [Ie]: 3 A a 240 V, AC-15, A300 conforme a EN/IEC 60947-5-1 appendice A; 0,27 A a 250 V, DC-13, Q300 conforme a EN/IEC 60947-5-1 appendice A
– Corrente termica convenzionale [Ithe]: 10 A
– Tensione nominale di isolamento [Ui]: 500 V (grado di inquinamento 3) conforme a IEC 60947-1
– Resistenza tra terminali: 25 mΩ conforme a IEC 60255-7 categoria 3
– Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60664
– Protezione contro i cortocircuiti: Fusibile a cartuccia da 10 A, tipo gG
– Durata elettrica: 5.000.000 cicli, DC-13, 24 V, 10 W, intervallo di funzionamento <60 cicli/min, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
– Durata meccanica: 30.000.000 cicli
– Dimensioni: Larghezza 40 mm, Altezza 77 mm, Profondità 44 mm
– Peso: 0,485 kg

Ambiente

– Resistenza agli urti: 50 gn per 11 ms conforme a IEC 60068-2-27
– Resistenza alle vibrazioni: 25 gn (f= 10…500 Hz) conforme a IEC 60068-2-6
– Grado di protezione IP: IP66 conforme a IEC 60529
– Grado di protezione IK: IK07 conforme a EN 50102
– Categoria di sovratensione: Classe I conforme a IEC 61140
– Temperatura ambiente di funzionamento: -25…70 °C
– Temperatura ambiente di stoccaggio: -40…70 °C
– Certificazioni di prodotto: CCC, UL, CSA
– Norme: CENELEC EN 50041, EN 60204-1, CSA C22.2 No 14, IEC 60204-1, UL 508, EN 60947-5-1, IEC 60947-5-1

Note

Il finecorsa XCKJ10541 è stato sostituito dal modello XCKJ10541H29. Si consiglia di verificare la disponibilità e le specifiche del nuovo modello per garantire la compatibilità con le applicazioni esistenti.
