SCHNEIDER XCKN2118G11

Descrizione del Prodotto

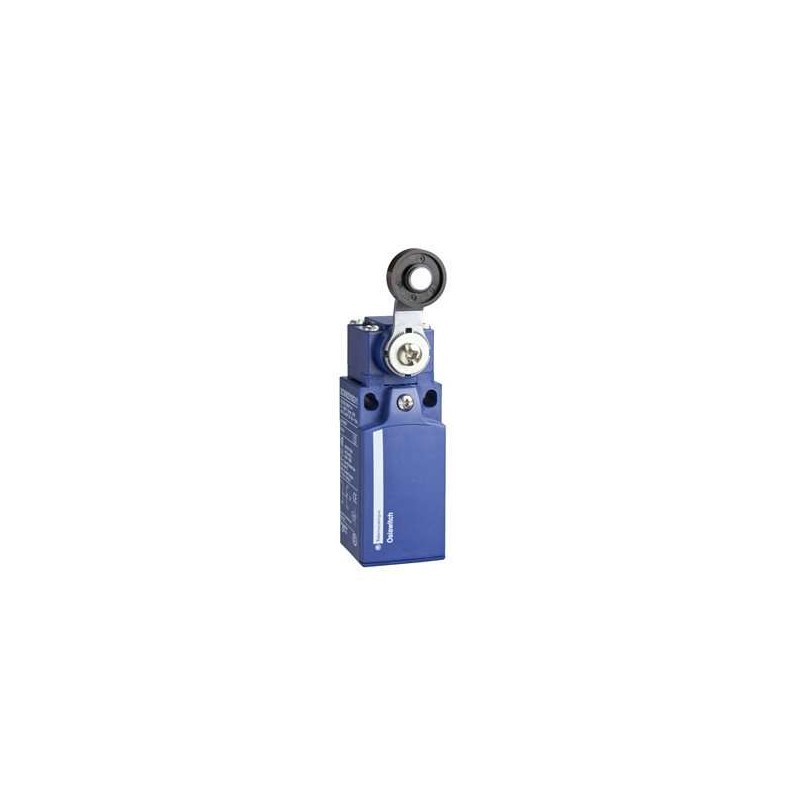

L’interruttore di finecorsa XCKN2118G11 fa parte della serie Telemecanique Limit switches XC Standard. È progettato con un corpo compatto in plastica e una testa rotante in plastica, dotata di una leva a rullo termoplastica a ritorno a molla. Questo dispositivo è ideale per applicazioni che richiedono un’operazione di scatto rapido e un’installazione laterale in due direzioni.

Caratteristiche Principali

– **Design del Sensore**: Forma compatta A
– **Tipo di Corpo**: Fisso
– **Tipo di Testa**: Testa rotante
– **Materiale del Corpo**: Plastica
– **Materiale della Testa**: Plastica
– **Tipo di Operatore**: Leva a rullo termoplastica a ritorno a molla
– **Tipo di Approccio**: Approccio laterale, 2 direzioni
– **Ingresso Cavo**: 1 ingresso filettato per pressacavo Pg 11
– **Composizione dei Contatti**: 1 NC + 1 NO
– **Operazione dei Contatti**: Azione a scatto

Specifiche Complementari

– **Corsa**: 24/40 mm
– **Azionamento dell’Interruttore**: Tramite camma a 30°
– **Connessione Elettrica**: Terminali a vite, capacità di serraggio: 1 x 0,34…2 x 1,5 mm²
– **Forma di Isolamento dei Contatti**: Zb
– **Apertura Positiva**: Presente
– **Coppia Minima per Apertura Positiva**: 0,15 N·m
– **Coppia Minima per Scatto**: 0,1 N·m
– **Velocità Massima di Azionamento**: 1,5 m/s
– **Codice di Designazione dei Contatti**:
– A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conforme a IEC 60947-5-1 appendice A
– R300, DC-13 (Ue = 250 V), Ie = 0,1 A conforme a IEC 60947-5-1 appendice A
– **Tensione Nominale di Isolamento [Ui]**:
– 300 V conforme a UL 508
– 500 V (grado di inquinamento 3) conforme a IEC 60947-1
– 300 V conforme a CSA C22.2 No 14
– **Tensione Nominale di Tenuta all’Impulso [Uimp]**: 6 kV conforme a IEC 60664 e IEC 60947-1
– **Protezione da Cortocircuito**: Fusibile a cartuccia da 10 A, tipo gG
– **Durata Elettrica**: 5.000.000 cicli, DC-13, 24 V, 10 W, velocità operativa <60 cicli/min, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
– **Durata Meccanica**: 10.000.000 cicli
– **Dimensioni**:
– Larghezza: 30 mm
– Altezza: 108 mm
– Profondità: 44,5 mm
– **Peso Netto**: 0,175 kg
– **Descrizione dei Terminali ISO n°1**:
– (21-22) NC
– (13-14) NO

Ambiente

– **Resistenza agli Urti**: 45 gn per 11 ms conforme a IEC 60068-2-27
– **Resistenza alle Vibrazioni**: 25 gn (f= 10…500 Hz) conforme a IEC 60068-2-6
– **Grado di Protezione IP**: IP65 conforme a IEC 60529
– **Grado di Protezione IK**: IK04 conforme a IEC 62262
– **Categoria di Sovratensione**: Classe II conforme a IEC 61140 e NF C 20-030
– **Temperatura Ambiente per il Funzionamento**: -25…70 °C
– **Temperatura Ambiente per la Conservazione**: -40…70 °C
– **Trattamento Protettivo**: TC
– **Certificazioni del Prodotto**: CSA, UL, CCC
– **Standard**: IEC 60204-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508

Unità di Imballaggio

– **Tipo di Unità di Imballaggio 1**: PCE
– Numero di Unità per Imballaggio 1: 1
– Altezza Imballaggio 1: 11,0 cm
– Larghezza Imballaggio 1: 16,0 cm
– Lunghezza Imballaggio 1: 31,0 cm
– Peso Imballaggio 1: 88,0 g
– **Tipo di Unità di Imballaggio 2**: BB1
– Numero di Unità per Imballaggio 2: 20
– Altezza Imballaggio 2: 11,0 cm
– Larghezza Imballaggio 2: 16,0 cm
– Lunghezza Imballaggio 2: 31,0 cm
– Peso Imballaggio 2: 1,77 kg
– **Tipo di Unità di Imballaggio 3**: P06
– Numero di Unità per Imballaggio 3: 480
– Altezza Imballaggio 3: 80,0 cm
– Larghezza Imballaggio 3: 80,0 cm
– Lunghezza Imballaggio 3: 60,0 cm
– Peso Imballaggio 3: 54,468 kg

Sostenibilità dell’Offerta

– **Stato dell’Offerta Sostenibile**: Prodotto Green Premium
– **Direttiva RoHS UE**: Conformità proattiva (Prodotto al di fuori dell’ambito legale RoHS UE)
– **Senza Mercurio**: Sì
– **Informazioni sull’Esenzione RoHS**: Sì
– **Profilo di Circolarità**: Nessuna necessità di operazioni di riciclaggio specifiche
– **Proposizione 65 della California**: AVVISO: Questo prodotto può esporre a sostanze chimiche tra cui: Diisononil ftalato (DINP), noto nello Stato della California per causare cancro, e Di-isodecil ftalato (DIDP), noto nello Stato della California per causare difetti alla nascita o altri danni riproduttivi. Per ulteriori informazioni, visitare www.P65Warnings.ca.gov

Garanzia Contrattuale

– **Garanzia**: 18 mesi
