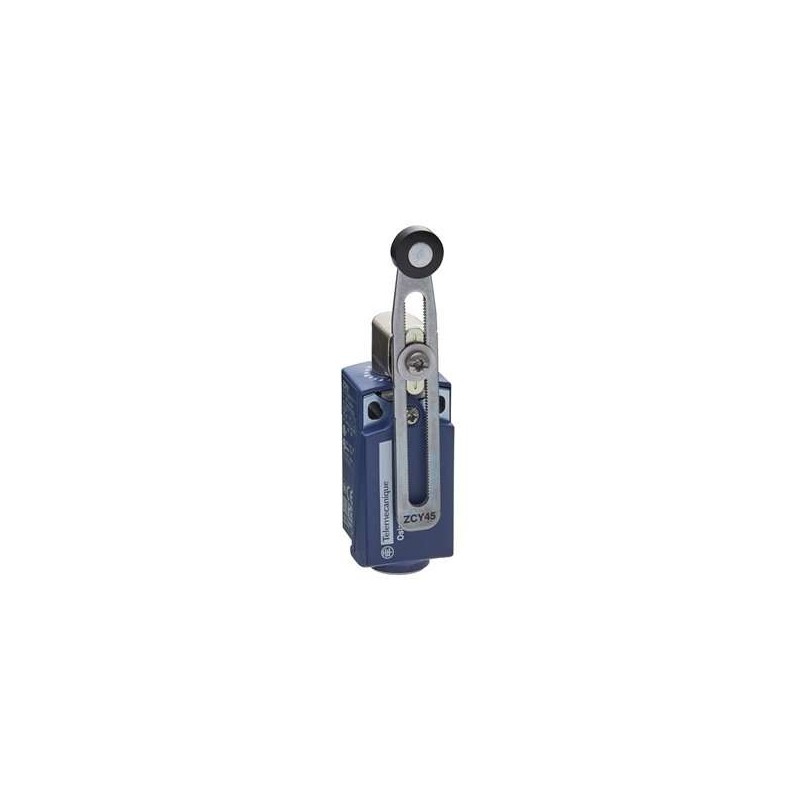

SCHNEIDER XCKP2145G11

Descrizione del Prodotto

Il finecorsa XCKP2145G11 di Telemecanique Sensors è un dispositivo compatto progettato per applicazioni industriali. Presenta una leva a rullo in termoplastica di lunghezza variabile e un corpo in plastica, garantendo resistenza e affidabilità. Il dispositivo è dotato di un contatto normalmente chiuso (NC) e uno normalmente aperto (NO) con azione a scatto. L’ingresso per il cavo è filettato per un pressacavo Pg 11. ([telemecaniquesensors.com](https://telemecaniquesensors.com/it/it/product/reference/XCKP2145G11?utm_source=openai))

Caratteristiche Principali

• Gamma di prodotto: Telemecanique Limit switches XC Standard
• Nome della serie: Formato standard
• Tipo di prodotto: Finecorsa
• Nome breve del dispositivo: XCKP
• Design del sensore: Compatto
• Tipo di corpo: Fisso
• Tipo di testa: Testa rotante
• Materiale del corpo: Plastica
• Materiale della testa: Zamak
• Modalità di fissaggio: Tramite il corpo
• Movimento della testa operativa: Rotativo
• Tipo di operatore: Leva a rullo a ritorno a molla in termoplastica a lunghezza variabile
• Tipo di approccio: Approccio laterale, 2 direzioni
• Numero di poli: 2
• Tipo e composizione dei contatti: 1 NC + 1 NO
• Operazione dei contatti: Azione a scatto

Caratteristiche Complementari

• Azionamento dell’interruttore: Tramite camma a 30°
• Connessione elettrica: Terminali a vite, capacità di serraggio: 1 x 0,34…2 x 1,5 mm²
• Ingresso cavo: 1 ingresso filettato per pressacavo Pg 11
• Forma di isolamento dei contatti: Zb
• Apertura positiva: Presente
• Coppia minima per apertura positiva: 0,25 N·m
• Coppia minima per scatto: 0,1 N·m
• Velocità massima di azionamento: 1,5 m/s
• Precisione di ripetizione: 0,1 mm sui punti di scatto con 1 milione di cicli operativi
• Codice di designazione dei contatti: A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conforme a IEC 60947-5-1 appendice A; Q300, DC-13 (Ue = 250 V), Ie = 0,27 A conforme a IEC 60947-5-1 appendice A
• Tensione nominale di isolamento [Ui]: 300 V conforme a UL 508; 500 V (grado di inquinamento 3) conforme a IEC 60947-1; 300 V conforme a CSA C22.2 No 14
• Resistenza massima attraverso i terminali: 25 MΩ conforme a IEC 60255-7 categoria 3
• Tensione nominale di tenuta all’impulso [Uimp]: 6 kV conforme a IEC 60664; 6 kV conforme a IEC 60947-1
• Protezione contro i cortocircuiti: Fusibile a cartuccia da 10 A, tipo gG
• Durata elettrica: 5.000.000 cicli, DC-13, 120 V, 4 W, velocità operativa <60 cicli/min, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C; 5.000.000 cicli, DC-13, 24 V, 10 W, velocità operativa <60 cicli/min, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C; 5.000.000 cicli, DC-13, 48 V, 7 W, velocità operativa <60 cicli/min, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
• Durata meccanica: 10.000.000 cicli
• Larghezza: 31 mm
• Altezza: 65 mm
• Profondità: 30 mm
• Peso netto: 0,145 kg
• Descrizione dei terminali ISO n°1: (13-14) NO; (21-22) NC

Ambiente

• Resistenza agli urti: 50 g per 11 ms conforme a IEC 60068-2-27
• Resistenza alle vibrazioni: 25 g (f= 10…500 Hz) conforme a IEC 60068-2-6
• Grado di protezione IP: IP66 conforme a IEC 60529; IP67 conforme a IEC 60529
• Grado di protezione IK: IK04 conforme a IEC 62262
• Classe di protezione contro le scosse elettriche: Classe II conforme a IEC 61140; Classe II conforme a NF C 20-030
• Temperatura ambiente per il funzionamento: -25…70 °C
• Temperatura ambiente per lo stoccaggio: -40…70 °C
• Trattamento protettivo: TC
• Certificazioni del prodotto: UL; CSA; CCC
• Norme: IEC 60947-5-1; CSA C22.2 No 14; IEC 60204-1; UL 508

Unità di Imballaggio

• Tipo di unità di imballaggio 1: PCE
• Numero di unità nel pacchetto 1: 1
• Altezza del pacchetto 1: 3,2 cm
• Larghezza del pacchetto 1: 4,6 cm
• Lunghezza del pacchetto 1: 12,6 cm
• Peso del pacchetto 1: 125 g
• Tipo di unità di imballaggio 2: S02
• Numero di unità nel pacchetto 2: 55
• Altezza del pacchetto 2: 15 cm
• Larghezza del pacchetto 2: 30 cm
• Lunghezza del pacchetto 2: 40 cm
• Peso del pacchetto
