SCHNEIDER XCKT2102G11

Descrizione del Prodotto

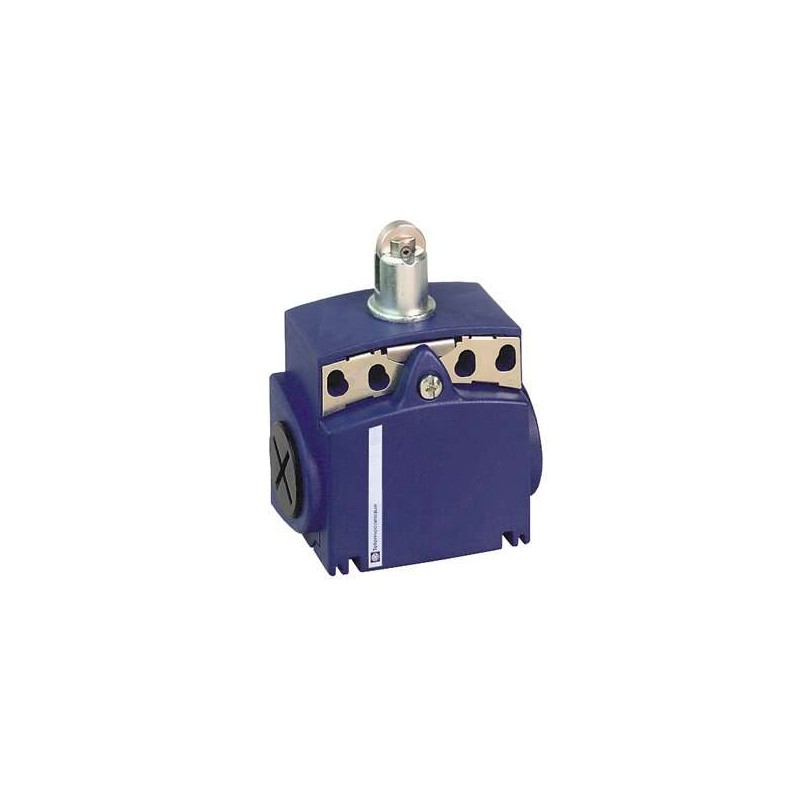

Il finecorsa XCKT2102G11 di Telemecanique Sensors è un interruttore di posizione compatto conforme alla norma CENELEC EN 50047. È dotato di un attuatore a pulsante con rullo in acciaio e offre una configurazione di contatti 1 NC + 1 NO con azione a scatto. Il corpo è realizzato in plastica, mentre la testa è in zamak, garantendo robustezza e durata nel tempo.

Caratteristiche Principali

– Gamma di prodotto: Telemecanique Limit switches XC Standard
– Nome della serie: Formato standard
– Tipo di prodotto o componente: Finecorsa
– Nome breve del dispositivo: XCKT
– Design del sensore: Forma compatta C conforme a CENELEC EN 50047
– Tipo di corpo: Fisso
– Tipo di testa: Testa a pulsante
– Materiale del corpo: Plastica
– Materiale della testa: Zamak
– Modalità di fissaggio: Tramite il corpo
– Movimento della testa operativa: Lineare
– Tipo di operatore: Pulsante a rullo in acciaio con ritorno a molla
– Tipo di approccio: Approccio laterale, 2 direzioni
– Tipo e composizione dei contatti: 1 NC + 1 NO
– Operazione dei contatti: Azione a scatto

Caratteristiche Complementari

– Azionamento dell’interruttore: Tramite camma a 30°
– Connessione elettrica: Terminali a vite, capacità di serraggio: 1 x 0,34…2 x 1,5 mm²
– Ingresso cavo: 2 ingressi filettati per pressacavo Pg 11
– Forma di isolamento dei contatti: Zb
– Apertura positiva: Presente
– Accuratezza di ripetizione: 0,1 mm sui punti di scatto con 1 milione di cicli operativi
– Designazione del codice dei contatti: A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conforme a IEC 60947-5-1 appendice A; Q300, DC-13 (Ue = 250 V), Ie = 0,27 A conforme a IEC 60947-5-1 appendice A
– Resistenza attraverso i terminali: 25 MOhm conforme a IEC 60255-7 categoria 3
– Descrizione dei terminali ISO n°1: (21-22)NC, (13-14)NO

Ambiente

– Resistenza agli urti: 50 gn per 11 ms conforme a IEC 60068-2-27
– Resistenza alle vibrazioni: 25 gn (f= 10-500 Hz) conforme a IEC 60068-2-6
– Grado di protezione IP: IP66 conforme a IEC 60529, IP67 conforme a IEC 60529
– Grado di protezione IK: IK04 conforme a IEC 62262
– Classe di protezione contro le scosse elettriche: Classe II conforme a IEC 61140, classe II conforme a NF C 20-030
– Trattamento protettivo: TC
– Certificazioni del prodotto: CCC, CSA, UL
– Standard: CSA C22.2 No 14, UL 508, IEC 60947-5-1, IEC 60204-1

Unità di Imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità nel pacchetto 1: 1
– Altezza del pacchetto 1: 3,4 cm
– Peso del pacchetto 1: 92 g
– Larghezza del pacchetto 1: 6,4 cm
– Lunghezza del pacchetto 1: 9,8 cm
– Tipo di unità di imballaggio 2: S02
– Numero di unità nel pacchetto 2: 58
– Altezza del pacchetto 2: 15 cm
– Larghezza del pacchetto 2: 30 cm
– Lunghezza del pacchetto 2: 40 cm
– Peso del pacchetto 2: 6,025 kg

Sostenibilità dell’Offerta

Per tutte le richieste relative a Reach e Rohs, contattare: sustainability@tesensors.com

Documenti e Download

Per ulteriori dettagli tecnici, disegni CAD e documentazione aggiuntiva, visitare il sito ufficiale di Telemecanique Sensors: XCKT2102G11 – Telemecanique Sensors
