SCHNEIDER XCMD2101L1

Descrizione del Prodotto

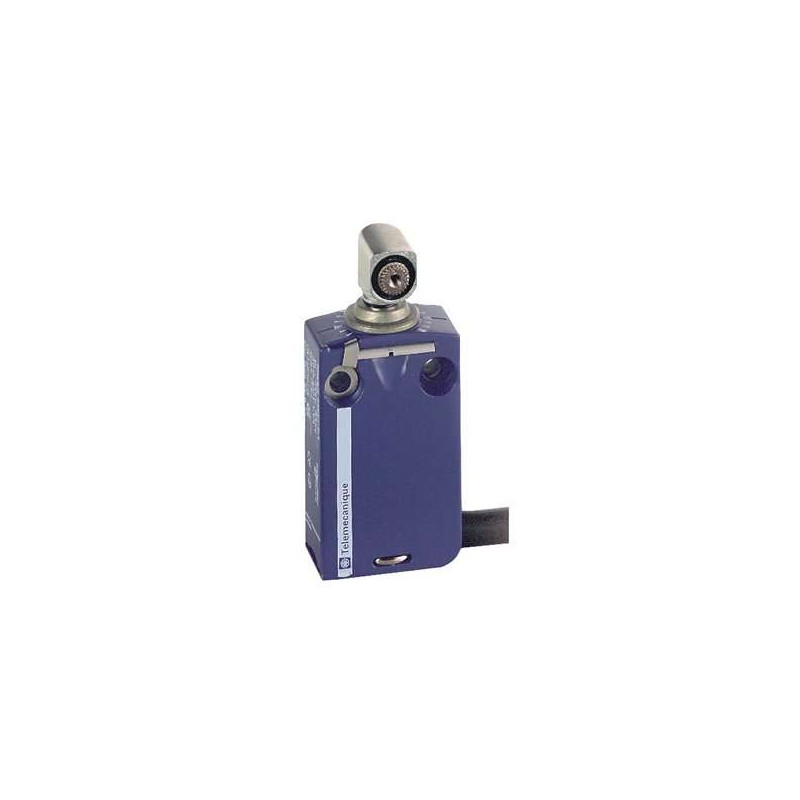

L’interruttore di posizione XCMD2101L1 di Telemecanique Sensors è un finecorsa in formato standard con testa rotante senza leva operativa. È progettato per applicazioni industriali che richiedono un dispositivo compatto e robusto per il rilevamento della posizione.

Caratteristiche Principali

– **Gamma di prodotto**: Telemecanique Limit switches XC Standard
– **Nome della serie**: Formato standard
– **Tipo di prodotto o componente**: Interruttore di posizione
– **Nome breve del dispositivo**: XCMD
– **Design del sensore**: Miniatura
– **Tipo di corpo**: Fisso
– **Tipo di testa**: Testa rotante
– **Materiale**: Metallo
– **Materiale del corpo**: Zamak
– **Materiale della testa**: Zamak
– **Modalità di fissaggio**: Tramite il corpo
– **Movimento della testa operativa**: Rotativo
– **Tipo di operatore**: Ritorno a molla senza leva operativa
– **Tipo di approccio**: Approccio laterale, 2 direzioni
– **Tipo e composizione dei contatti**: 1 NC + 1 NO
– **Operazione dei contatti**: Azione a scatto

Caratteristiche Complementari

– **Connessione elettrica**: Connettore a cavo rimovibile
– **Composizione del cavo**: 5 x 0,75 mm²
– **Materiale di isolamento del filo**: PvR
– **Forma di isolamento dei contatti**: Zb
– **Apertura positiva**: Presente
– **Designazione del codice dei contatti**:
– B300, AC-15 (Ue = 240 V), Ie = 1,5 A conforme a IEC 60947-5-1 appendice A
– R300, DC-13 (Ue = 250 V), Ie = 0,1 A conforme a IEC 60947-5-1 appendice A
– **Resistenza massima tra i terminali**: 25 mΩ conforme a IEC 60255-7 categoria 3

Ambiente

– **Resistenza agli urti**: 25 gn per 18 ms conforme a IEC 60068-2-27
– **Resistenza alle vibrazioni**: 5 gn (f= 10-500 Hz) conforme a IEC 60068-2-6
– **Grado di protezione IP**:
– IP66 conforme a IEC 60529
– IP67 conforme a IEC 60529
– IP68 conforme a IEC 60529
– **Grado di protezione IK**: IK06 conforme a IEC 62262
– **Categoria di sovratensione**:
– Classe I conforme a IEC 61140
– Classe I conforme a NF C 20-030
– **Trattamento protettivo**: TC
– **Certificazioni del prodotto**:
– CSA
– CCC
– UL
– **Standard**:
– CSA C22.2 No 14
– UL 508
– IEC 60947-5-1
– IEC 60204-1

Dimensioni e Peso

– **Altezza**: 50 mm
– **Larghezza**: 30 mm
– **Profondità**: 16 mm
– **Peso netto**: 0,185 kg

Durata e Prestazioni

– **Durata meccanica**: 10.000.000 cicli
– **Durata elettrica**:
– 5.000.000 cicli, DC-13, 24 V, 3 W, 60 cicli/min, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
– 5.000.000 cicli, DC-13, 48 V, 2 W, 60 cicli/min, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
– 5.000.000 cicli, DC-13, 120 V, 1 W, 60 cicli/min, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
– **Velocità di attuazione massima**: 1,5 m/s
– **Forza minima per l’attuazione**: 7 N
– **Forza minima per l’apertura positiva**: 35 N

Protezione e Sicurezza

– **Protezione contro i cortocircuiti**: Fusibile a cartuccia gG da 6 A
– **Tensione nominale di isolamento [Ui]**:
– 400 V livello di inquinamento 3 conforme a IEC 60947-5-1
– 300 V livello di inquinamento 3 conforme a UL 508
– 300 V livello di inquinamento 3 conforme a CSA C22.2 No 14
– **Tensione nominale di tenuta all’impulso [Uimp]**: 4 kV conforme a IEC 60664 e IEC 60947-1

Garanzia

– **Periodo di garanzia**: 18 mesi
