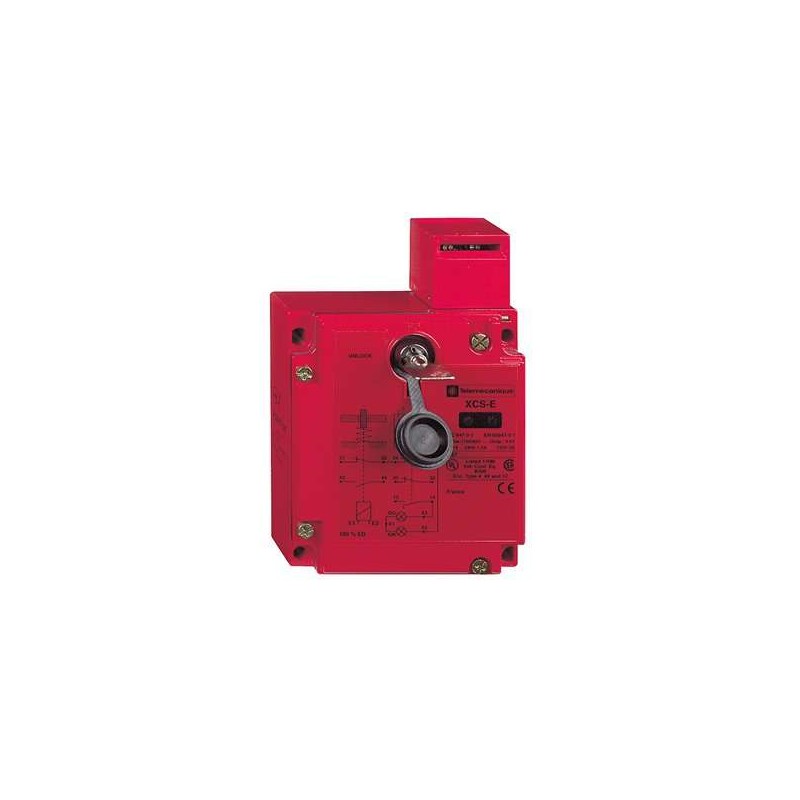

SCHNEIDER XCSE5311

Descrizione del Prodotto

L’interruttore di sicurezza SCHNEIDER XCSE5311 è progettato per garantire la protezione degli operatori bloccando la macchina quando l’attuatore collegato alla protezione viene rimosso dalla testa dell’interruttore. È ideale per applicazioni in settori come confezionamento, movimentazione, robotica, macchine utensili, presse e industria automobilistica.

Caratteristiche Principali

– **Tipo di prodotto:** Interruttore di sicurezza

– **Nome componente:** XCSE

– **Design:** Rettangolare

– **Materiale:** Metallo (Zamak)

– **Tipo di testa:** Testa a torretta azionata a chiave

– **Tipo e composizione dei contatti:** 1 NC + 2 NO

– **Tipo e composizione dei contatti del solenoide:** 1 NC + 1 NO (interruzione lenta, simultanea)

– **Ingressi cavo:** 2 ingressi filettati Pg 13.5

– **Blocco elettromagnetico:** Blocco alla diseccitazione e sblocco all’eccitazione del solenoide

– **Tensione nominale di alimentazione [Us]:** 24 V – 20…10 %

– **Connessione elettrica:** Terminale, capacità di serraggio: 1 x 0,5…2 x 1,5 mm² con o senza capocorda

– **Segnalazione locale:** 2 LED (verde o arancione) per indicare protezione aperta/chiusa e bloccata

– **Tensione del circuito di segnalazione:** 24/48 V (limiti di tensione: 20…52 V)

Caratteristiche Complementari

– **Operazione dei contatti:** Interruzione lenta, apertura prima della chiusura

– **Descrizione delle opzioni di bloccaggio:** Con interblocco, bloccaggio tramite solenoide

– **Apertura positiva:** Con contatto NC

– **Tipo di tensione di alimentazione:** AC/DC

– **Frequenza di alimentazione:** 50/60 Hz

– **Tipo di circuito di segnalazione:** AC/DC

– **Tipo di protezione:** Protezione da sovratensione per il circuito di segnalazione

– **Forza di estrazione dell’attuatore:** 20 N

– **Velocità di attuazione massima:** 0,5 m/s

– **Frequenza operativa:** 10 cicli/min per massima durata

– **Livello di sicurezza:** Può raggiungere la categoria 4 con il sistema di monitoraggio appropriato e cablaggio corretto conforme a ISO 13849-1; può raggiungere PL = e con il sistema di monitoraggio appropriato e cablaggio corretto conforme a ISO 13849-1; può raggiungere SIL 3 con il sistema di monitoraggio appropriato e cablaggio corretto conforme a IEC 61508

– **Dati di affidabilità della sicurezza:** B10d = 5.000.000 valore dato per una durata di 20 anni limitata dall’usura meccanica o dei contatti

– **Materiale del corpo:** Zamak

– **Materiale della testa:** Zamak

Ambiente

– **Standard:** IEC 60204-1, EN 1088/ISO 14119, EN/ISO 12100, UL 508, EN/IEC 60947-5-1, CSA C22.2 No 14

– **Certificazioni del prodotto:** UL, CSA

– **Trattamento protettivo:** TC

– **Resistenza alle vibrazioni:** 5 gn (f= 10-500 Hz) conforme a IEC 60068-2-6

– **Resistenza agli urti:** 10 gn per 11 ms conforme a IEC 60068-2-27

– **Classe di protezione contro le scosse elettriche:** Classe I conforme a IEC 61140

– **Grado di protezione IP:** IP67 conforme a EN/IEC 60529 e EN/IEC 60947-5-1

– **Temperatura ambiente di funzionamento:** -25…40 °C

– **Temperatura ambiente di stoccaggio:** -40…70 °C

Unità di Imballaggio

– **Tipo di unità di imballaggio 1:** PCE

– **Numero di unità nel pacchetto 1:** 1

– **Altezza del pacchetto 1:** 5,4 cm

– **Larghezza del pacchetto 1:** 11,8 cm

– **Lunghezza del pacchetto 1:** 16,4 cm

– **Peso del pacchetto 1:** 1,296 kg

– **Tipo di unità di imballaggio 2:** S01

– **Numero di unità nel pacchetto 2:** 4

– **Altezza del pacchetto 2:** 15 cm

– **Larghezza del pacchetto 2:** 15 cm

– **Lunghezza del pacchetto 2:** 40 cm

– **Peso del pacchetto 2:** 5,458 kg

Sostenibilità dell’Offerta

– **Per tutte le richieste REACH e RoHS, contattare:** sustainability@tesensors.com

Documenti e Download

– **File CAD 2D:** Disponibili in vari formati (eps, dxf, wmf, dwf, dwg)

– **File CAD 3D:** Disponibili in vari formati (dxf, dwg, pdf, stp)

– **Brochure:** “Panorama Safety – Il meglio della gamma di sicurezza in 12 pagine” (pdf)

– **Dichiarazioni di conformità:** Disponibili per EC/EU e UK
