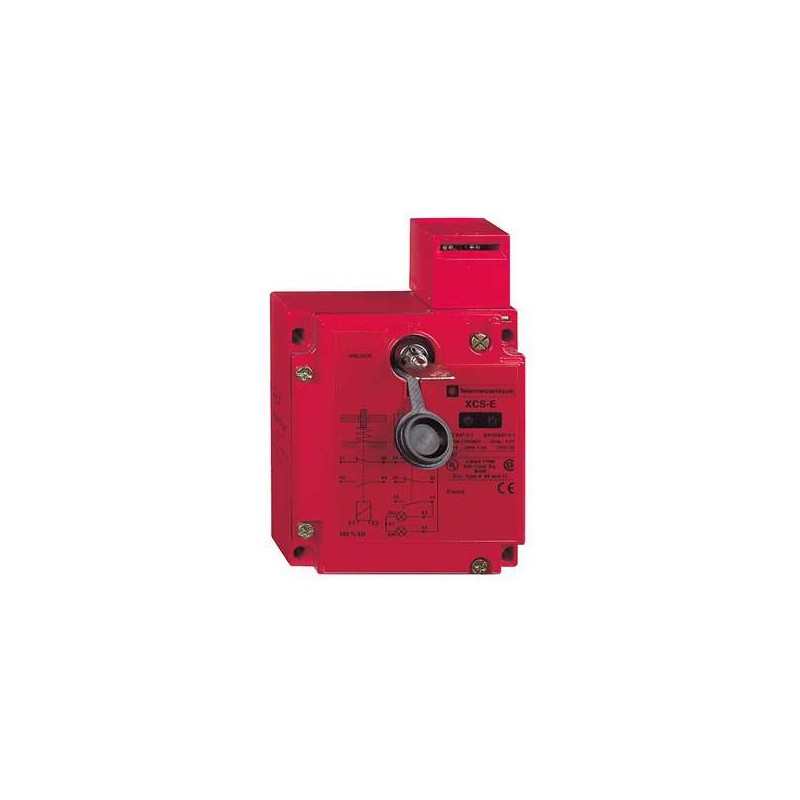

SCHNEIDER XCSE7311

Descrizione del Prodotto

L’interruttore di sicurezza SCHNEIDER XCSE7311 è progettato per garantire la protezione degli operatori, consentendo l’arresto sicuro delle macchine in varie applicazioni industriali. Questo dispositivo è ideale per controllare l’apertura sicura e l’interblocco di protezioni e coperture negli impianti.

Caratteristiche Principali

– **Gamma di prodotto**: Telemecanique Safety switches XCS
– **Tipo di prodotto**: Interruttore di sicurezza
– **Nome componente**: XCSE
– **Design**: Rettangolare
– **Materiale**: Metallo
– **Tipo di testa**: Testa a chiave rotante
– **Tipo e composizione dei contatti**: 2 NC + 1 NO
– **Contatti del solenoide**: 1 NC + 1 NO (apertura lenta, simultanei)
– **Ingresso cavi**: 2 ingressi filettati per Pg 13.5
– **Interblocco elettromagnetico**: Blocco alla diseccitazione e sblocco all’eccitazione del solenoide
– **Tensione nominale di alimentazione [Us]**: 24 V – 20…10 %
– **Connessione elettrica**: Terminale, capacità di serraggio: 1 x 0,5…2 x 1,5 mm² con o senza capocorda
– **Segnalazione locale**: 2 LED (verde o arancione) per protezione aperta/chiusa e bloccata
– **Tensione del circuito di segnalazione**: 24/48 V (limiti di tensione: 20…52 V)

Caratteristiche Complementari

– **Operazione dei contatti**: Apertura lenta, break before make
– **Opzioni di bloccaggio**: Con interblocco, bloccaggio tramite solenoide
– **Apertura positiva**: Con contatto NC
– **Tipo di tensione di alimentazione**: AC/DC
– **Frequenza di alimentazione**: 50/60 Hz
– **Tipo di circuito di segnalazione**: AC/DC
– **Tipo di protezione**: Protezione da sovratensione per circuito di segnalazione
– **Forza di estrazione dell’attuatore**: 20 N
– **Velocità di funzionamento**: 10 cicli/min per massima durata
– **Livello di sicurezza**: Può raggiungere la categoria 4 con il sistema di monitoraggio appropriato e cablaggio corretto conforme a ISO 13849-1; può raggiungere PL = e con il sistema di monitoraggio appropriato e cablaggio corretto conforme a ISO 13849-1; può raggiungere SIL 3 con il sistema di monitoraggio appropriato e cablaggio corretto conforme a IEC 61508
– **Dati di affidabilità della sicurezza**: B10d = 5.000.000 valore dato per una durata di vita di 20 anni limitata dall’usura meccanica o dei contatti
– **Materiale del corpo**: Zamak
– **Materiale della testa**: Zamak

Ambiente

– **Standard**: IEC 60204-1
– **Certificazioni del prodotto**: UL
– **Trattamento protettivo**: TC
– **Resistenza alle vibrazioni**: 5 gn (f= 10-500 Hz) conforme a IEC 60068-2-6
– **Resistenza agli urti**: 10 gn per 11 ms conforme a IEC 60068-2-27
– **Classe di protezione contro le scosse elettriche**: Classe I conforme a IEC 61140
– **Grado di protezione IP**: IP67 conforme a EN/IEC 60529 e EN/IEC 60947-5-1

Unità di Imballaggio

– **Tipo di unità di imballaggio 1**: PCE
– **Numero di unità nel pacchetto 1**: 1
– **Altezza del pacchetto 1**: 5,6 cm
– **Larghezza del pacchetto 1**: 10,6 cm
– **Lunghezza del pacchetto 1**: 14,8 cm
– **Peso del pacchetto 1**: 1,312 kg

Sostenibilità dell’Offerta

Per tutte le richieste relative a Reach e Rohs, contattaci all’indirizzo sustainability@tesensors.com

Accessori Compatibili

– **XCSZ01**: Attuatore dritto per interruttore metallico
– **XCSZ02**: Attuatore con fissaggio largo per interruttore metallico
– **XCSZ03**: Attuatore pivotante per interruttore metallico
– **XCSZ05**: Latch per porte scorrevoli per interruttore metallico

Nota

Il modello XCSE7311 è stato sostituito dal modello XCSE7312.
