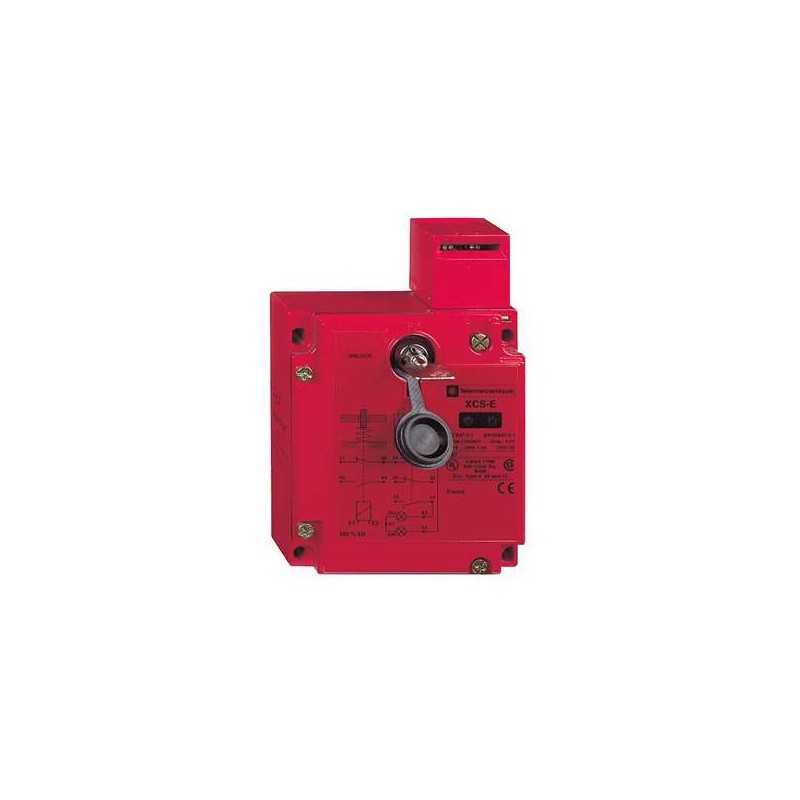

SCHNEIDER XCSE8311

Descrizione Generale

L’interruttore di sicurezza SCHNEIDER XCSE8311 è progettato per garantire la protezione delle macchine industriali. Dotato di un corpo in metallo rettangolare e una testa a torretta azionata a chiave, offre un’affidabile funzione di interblocco con blocco tramite solenoide.

Caratteristiche Principali

• Design:

  Rettangolare

• Materiale:

  Metallo

• Tipo di Testa:

  A torretta azionata a chiave

• Contatti Principali:

  3 NC (normalmente chiusi) con azionamento a chiave

• Contatti del Solenoide:

  1 NC + 1 NO (normalmente aperto), azionati dal solenoide

• Operazione dei Contatti:

  Rottura lenta, simultanea

• Ingressi per Cavi:

  2 ingressi filettati Pg 13.5

• Interblocco Elettromagnetico:

  Blocco in assenza di alimentazione e sblocco con alimentazione del solenoide

• Tensione Nominale di Alimentazione del Solenoide [Us]:

  24 V (-20%…+10%)

• Diametro Esterno del Cavo:

  9…12 mm

• Connessione Elettrica:

  Morsetti con capacità di serraggio: 1 x 0,5…2 x 1,5 mm² con o senza capocorda

• Numero di Poli:

  3

• Opzioni di Blocco:

  Con interblocco, blocco tramite solenoide

• Segnalazione Locale:

  1 LED verde per indicare che la protezione è chiusa e bloccata

• Tensione del Circuito di Segnalazione:

  24/48 V (limiti di tensione: 20…52 V)

Specifiche Complementari

• Apertura Positiva:

  Con contatto NC

• Tipo di Tensione di Alimentazione:

  AC/DC

• Frequenza di Alimentazione:

  50/60 Hz

• Fattore di Carico:

  1

• Consumo di Potenza in VA:

  10 VA in spunto, 10 VA in regime

• Tipo di Circuito di Segnalazione:

  AC/DC

• Consumo del Circuito di Segnalazione:

  7 mA

• Durata Meccanica:

  1.000.000 cicli

• Velocità di Azionamento Minima:

  0,01 m/s

• Velocità di Azionamento Massima:

  0,5 m/s

• Corrente Nominale di Funzionamento [Ie]:
  • 0,55 A a 125 V, DC-13, Q300 conforme a IEC 60947-5-1
  • 0,27 A a 250 V, DC-13, Q300 conforme a IEC 60947-5-1
  • 3 A a 120 V, AC-15, B300 conforme a IEC 60947-5-1
  • 1,5 A a 240 V, AC-15, B300 conforme a IEC 60947-5-1
• Corrente Termica Convenzionale [Ithe]:

  6 A

• Protezione da Cortocircuito:

  Fusibile a cartuccia gG (gl) da 10 A

• Forza di Estrazione dell’Attuatore:

  20 N

• Forza di Ritenuta dell’Attuatore [Rtc]:

  2000 N

• Materiale del Corpo:

  Zamak

• Materiale della Testa:

  Zamak

• Affidabilità della Sicurezza [B10d]:

  5.000.000 (valore dato per una durata di 20 anni limitata dall’usura meccanica o dei contatti)

• Livello di Sicurezza:
  • Può raggiungere la categoria 4 con il sistema di monitoraggio appropriato e correttamente cablato conforme a ISO 13849-1
  • Può raggiungere PL = e con il sistema di monitoraggio appropriato e correttamente cablato conforme a ISO 13849-1
  • Può raggiungere SIL 3 con il sistema di monitoraggio appropriato e correttamente cablato conforme a IEC 61508

Ambiente

• Standard:
  • CSA C22.2 No 14
  • EN 1088 ISO 14119
  • IEC 60204-1
  • IEC 60947-5-1
  • ISO 12100
  • UL 508
• Certificazioni del Prodotto:
  • CSA
  • UL
• Trattamento Protettivo:

  TC

• Resistenza alle Vibrazioni:

  5 gn (f= 10-500 Hz) conforme a IEC 60068-2-6

• Resistenza agli Urti:

  10 gn per 11 ms conforme a IEC 60068-2-27

• Classe di Protezione contro le Scosse Elettriche:

  Classe I conforme a IEC 61140

• Grado di Protezione IP:

  IP67 conforme a EN/IEC 60529 e EN/IEC 60947-5-1

Dimensioni

• Altezza:

  146 mm

• Larghezza:

  98 mm

• Profondità:

  44 mm

• Peso Netto:

  1,14 kg

Garanzia Contrattuale

18 mesi
