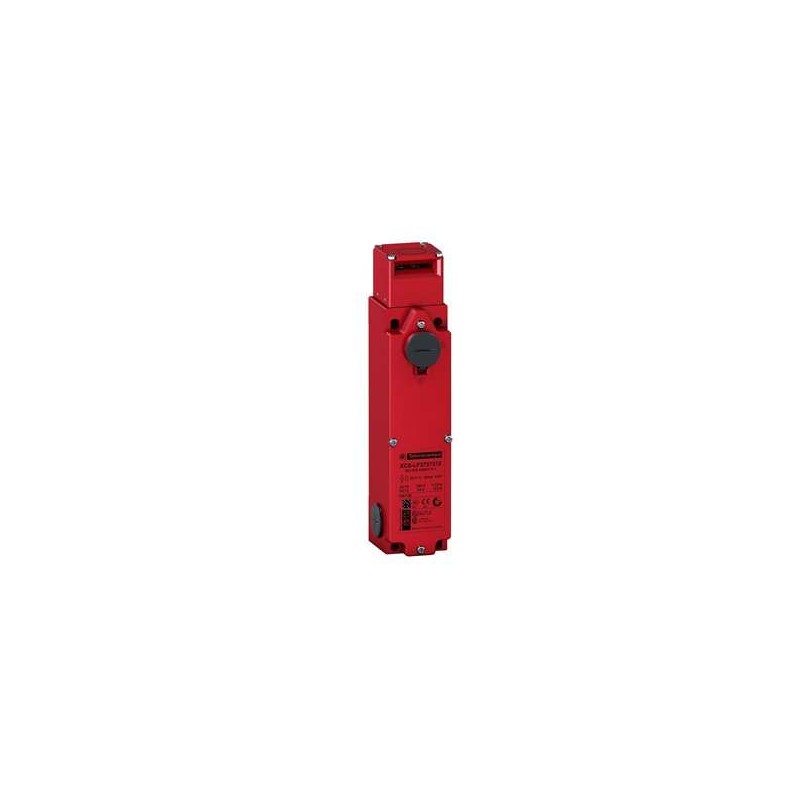

SCHNEIDER XCSLF3737312

Descrizione del Prodotto

Interruttore di sicurezza in metallo della serie XCSLF, progettato per applicazioni industriali che richiedono un’elevata affidabilità e resistenza.

Caratteristiche Principali

– Design: Slim
– Materiale: Metallo
– Tipo di testa: Testa rotante azionata a chiave
– Composizione dei contatti: 2 NC + 1 NO
– Operazione dei contatti: Apertura lenta, interruzione prima della chiusura
– Ingressi cavo: 3 ingressi filettati M20 x 1,5
– Interblocco elettromagnetico: Blocco in assenza di alimentazione e sblocco con alimentazione del solenoide
– Tensione nominale di alimentazione [Us]: 24 V -15%…+10%
– Connessione elettrica: Terminali a molla con capacità di serraggio: 1 x 1,5 mm² cavo flessibile o rigido; 2 x 0,5 mm² cavi flessibili con estremità spelate di 13 mm
– Segnalazione locale: 1 LED arancione per attuatore ritirato; 1 LED verde per attuatore inserito e bloccato
– Tensione del circuito di segnalazione: 24 V

Caratteristiche Complementari

– Opzioni di bloccaggio: Con interblocco, bloccaggio tramite solenoide
– Apertura positiva: Con contatto NC
– Tipo di tensione di alimentazione: AC/DC
– Frequenza di alimentazione: 50/60 Hz
– Tipo di circuito di segnalazione: AC/DC
– Corrente di carico massima: ≤ 15 A
– Forza massima di estrazione forzata dell’attuatore: 3000 N
– Forza minima di estrazione dell’attuatore: 20 N
– Frequenza operativa: 10 cicli/min per massima durata
– Livello di sicurezza: Può raggiungere la categoria 4 con il sistema di monitoraggio appropriato e cablaggio corretto conforme a ISO 13849-1; può raggiungere PL = e con il sistema di monitoraggio appropriato e cablaggio corretto conforme a ISO 13849-1; può raggiungere SIL 3 conforme a IEC 61508
– Dati di affidabilità della sicurezza: B10d = 5.500.000 valore dato per una durata di 20 anni limitata dall’usura meccanica o dei contatti
– Materiale del corpo: Zamak
– Materiale della testa: Zamak

Ambiente

– Standard: IEC 60204-1, ISO 13849-1, EN 1088/ISO 14119, IEC 62061, CSA C22.2 No 14, IEC 60947-5-1, UL 508
– Certificazioni del prodotto: TÜV, CSA, UL
– Trattamento protettivo: TC
– Resistenza alle vibrazioni: 5 gn (f= 10-500 Hz) conforme a IEC 60068-2-6
– Resistenza agli urti: 10 gn per 11 ms conforme a IEC 60068-2-27
– Classe di protezione contro le scosse elettriche: Classe I conforme a IEC 61140
– Grado di protezione IP: IP66 conforme a EN/IEC 60529 e EN/IEC 60947-5-1; IP67

Unità di Imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità nel pacchetto 1: 1
– Altezza del pacchetto 1: 5,7 cm
– Larghezza del pacchetto 1: 23,0 cm
– Lunghezza del pacchetto 1: 7,5 cm
– Peso del pacchetto 1: 1,288 kg
– Tipo di unità di imballaggio 2: S02
– Numero di unità nel pacchetto 2: 8
– Altezza del pacchetto 2: 15,0 cm
– Larghezza del pacchetto 2: 30,0 cm
– Lunghezza del pacchetto 2: 40,0 cm
– Peso del pacchetto 2: 11,145 kg
– Tipo di unità di imballaggio 3: P06
– Numero di unità nel pacchetto 3: 128
– Altezza del pacchetto 3: 75,0 cm
– Larghezza del pacchetto 3: 60,0 cm
– Lunghezza del pacchetto 3: 80,0 cm
– Peso del pacchetto 3: 128,0 kg

Sostenibilità dell’Offerta

– Stato dell’offerta sostenibile: Prodotto Green Premium
– Direttiva RoHS UE: Conformità proattiva (Prodotto al di fuori dell’ambito legale RoHS UE)
– Senza mercurio: Sì
– Informazioni sull’esenzione RoHS: Sì
– Proposition 65 della California: AVVERTENZA: Questo prodotto può esporre a sostanze chimiche tra cui: Diisononyl phthalate (DINP), noto nello Stato della California per causare il cancro, e Di-isodecyl phthalate (DIDP), noto nello Stato della California per causare difetti alla nascita o altri danni riproduttivi. Per ulteriori informazioni, visitare www.P65Warnings.ca.gov

Garanzia Contrattuale

Garanzia: 18 mesi

Documenti e Download

– Catalogo tecnico: “Catalogue Safety switches XCS range” (pdf)
– Dichiarazione di conformità: “XCSLE… and XCSLF… safety interlock switches – EC/EU declaration of conformity” (pdf)
– Foglio istruzioni: “XCS LE / XCS LF Safety interlock switch, Instruction Sheet” (pdf)

Prodotti e Accessori Correlati

– XCSZ01: Attuatore dritto per interruttore in metallo
– XCSZ02: Attuatore con fissaggio largo per interruttore in metallo
– XCSZ03: Attuatore pivotante per interruttore in metallo
– XCSZ05: Chiusura per porte scorrevoli per interruttore in metallo
