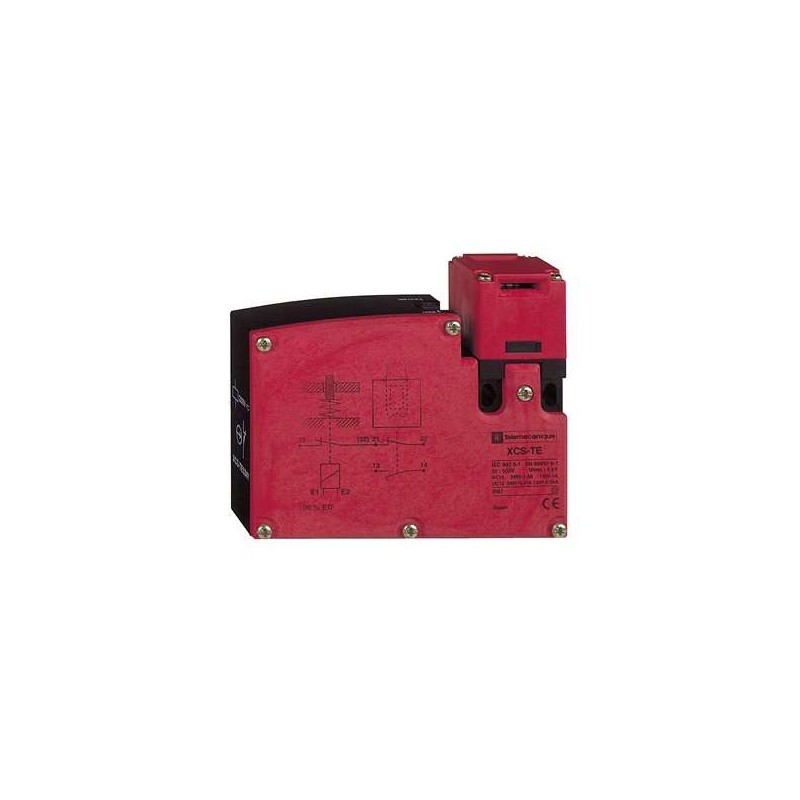

SCHNEIDER XCSTE5511

Descrizione del Prodotto

L’interruttore di sicurezza SCHNEIDER XCSTE5511 fa parte della gamma XCS di Schneider Electric. È progettato per convertire un movimento meccanico in un segnale di controllo elettrico, garantendo la protezione degli operatori controllando l’apertura sicura e l’interblocco di protezioni e coperture nelle installazioni industriali.

Caratteristiche Principali

– **Configurazione dei Contatti:** 1 contatto normalmente chiuso (NC) + 1 contatto normalmente aperto (NO), a scatto lento, con apertura positiva del contatto NC.

– **Corrente Nominale di Funzionamento:** 3 A a 120 V AC, 1,5 A a 240 V AC, 0,55 A a 125 V DC, 0,27 A a 250 V DC.

– **Corrente Termica Nominale (Ithe):** 6 A.

– **Tensione di Alimentazione Nominale (Us):** 24 V AC/DC.

– **Consumo di Potenza:** 10 VA.

– **Materiale del Corpo:** Plastica.

– **Grado di Protezione:** IP67.

– **Durata Meccanica:** 1.000.000 di cicli.

– **Velocità di Azionamento:** Minima 0,01 m/s; Massima 0,5 m/s.

– **Forza di Apertura Positiva:** 15 N.

– **Dimensioni:** Larghezza 110 mm, Altezza 94 mm, Profondità 33 mm.

– **Peso Netto:** 0,36 kg.

Applicazioni

Questo interruttore è adatto per l’uso in ambienti industriali per garantire la sicurezza degli operatori, controllando l’apertura sicura e l’interblocco di protezioni e coperture in macchinari come confezionatrici, sistemi di movimentazione, robotica, macchine utensili, presse e nel settore automobilistico.

Certificazioni e Conformità

– **Certificazioni:** CSA, UL.

– **Standard di Conformità:** CSA C22.2 No 14, EN 1088/ISO 14119, EN/IEC 60947-5-1, EN/ISO 12100, EN/IEC 60204-1, UL 508.

Garanzia

Il prodotto è coperto da una garanzia di 18 mesi.

Note Aggiuntive

– **Connessione Elettrica:** Terminali a vite per cavi da 0,5 mm² a 1,5 mm², con o senza capocorda.

– **Ingresso Cavo:** 1 ingresso filettato per PG11.

– **Tipo di Blocco Elettromagnetico:** Blocco all’eccitazione e sblocco alla diseccitazione del solenoide.

– **Tensione di Isolamento Nominale (Ui):** 300 V secondo UL 508 e CSA C22.2 No 14; 500 V secondo EN/IEC 60947-1.

– **Tensione Nominale di Tenuta all’Impulso (Uimp):** 6 kV secondo EN/IEC 60947-5-1.

– **Protezione da Cortocircuito:** Fusibile a cartuccia da 10 A tipo gG (gl).

– **Livello di Sicurezza:** Può raggiungere la categoria 4 con il sistema di monitoraggio appropriato e cablaggio corretto secondo EN/ISO 13849-1; può raggiungere PL = e con il sistema di monitoraggio appropriato e cablaggio corretto secondo EN/ISO 13849-1; può raggiungere SIL 3 con il sistema di monitoraggio appropriato e cablaggio corretto secondo EN/IEC 61508.
