SCHNEIDER XPSDMB1132

Nome del prodotto

Modulo XPSDM – 2 interruttori magnetici codificati – 24 V DC

Codice prodotto

XPSDMB1132

Descrizione

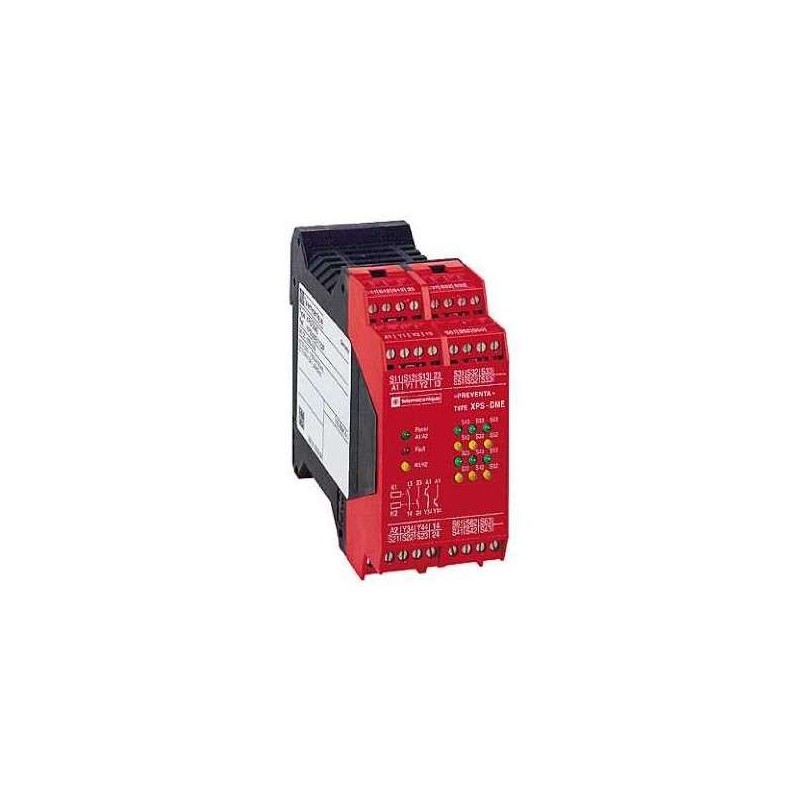

Il modulo di sicurezza Preventa XPSDMB1132 è progettato per il monitoraggio di due interruttori magnetici codificati, garantendo un elevato livello di sicurezza nelle applicazioni industriali.

Caratteristiche principali

– Tensione di alimentazione: 24 V DC (-20%…+20%)

– Tipo di uscita: Relè, 2 contatti NO, senza tensione

– Numero di circuiti aggiuntivi: 2 uscite a stato solido

– Livello di sicurezza: Fino a PL e/categoria 4 conforme a EN/ISO 13849-1; Fino a SILCL 3 conforme a EN/IEC 62061

– Dati di affidabilità: MTTFd = 83,1 anni; DC > 99%; PFHd = 3,92E-9 1/h

Specifiche tecniche

– Tensione del circuito di controllo: 28 V DC

– Consumo di corrente: 8 mA a 28 V DC

– Potenza assorbita: 2,5 W

– Corrente termica di uscita: 6 A per relè

– Corrente termica convenzionale: 12 A

– Tempo di risposta massimo all’apertura degli ingressi: 20 ms

– Resistenza di linea massima: 100 Ohm

– Protezione degli ingressi: Interna, elettronica

– Sincronizzazione tra ingressi: < 0,5 s

Capacità di interruzione

– 1,5 A a 24 V (DC-13) con costante di tempo di 50 ms per uscita relè

– 180 VA mantenimento AC-15 C300 per uscita relè

– 1800 VA spunto AC-15 C300 per uscita relè

Fusibili associati

– 4 A gG per uscita relè conforme a EN/IEC 60947-5-1, DIN VDE 0660 parte 200

– 6 A a fusione rapida per uscita relè conforme a EN/IEC 60947-5-1, DIN VDE 0660 parte 200

Segnalazione locale

– 3 LED

Connessioni – Terminali

– Morsetti a vite con serracavo, capacità di serraggio:

– 1 x 0,14…1 x 2,5 mm² flessibile senza capocorda

– 1 x 0,14…1 x 2,5 mm² rigido senza capocorda

– 1 x 0,25…1 x 1,5 mm² flessibile con capocorda, con ghiera

– 1 x 0,25…1 x 2,5 mm² flessibile con capocorda, senza ghiera

– 2 x 0,14…2 x 0,75 mm² flessibile senza capocorda

– 2 x 0,14…2 x 0,75 mm² rigido senza capocorda

– 2 x 0,25…2 x 1 mm² flessibile con capocorda, senza ghiera

– 2 x 0,5…2 x 1,5 mm² flessibile con capocorda, con doppia ghiera

Montaggio

– Guida DIN simmetrica da 35 mm

Dimensioni e peso

– Larghezza: 22,5 mm

– Altezza: 99 mm

– Profondità: 114 mm

– Peso netto: 0,25 kg

Certificazioni

– CSA

– TÜV

– UL

Standard

– EN 1088/ISO 14119

– EN/IEC 60204-1

– EN/IEC 60947-5-1

Protezione ambientale

– Grado di protezione IP20 (terminali) conforme a EN/IEC 60529

– Grado di protezione IP40 (involucro) conforme a EN/IEC 60529

– Temperatura ambiente per funzionamento: da -10 a 55 °C

– Temperatura ambiente per stoccaggio: da -25 a 85 °C

Note

Il prodotto XPSDMB1132 è stato dichiarato obsoleto il 20 giugno 2022. Si consiglia di considerare il modello XPSUS12AP come sostituto. ([se.com](https://www.se.com/nl/en/product/XPSDMB1132/module-xpsdm-2-coded-magnetic-switch-24-v-dc/?utm_source=openai))
