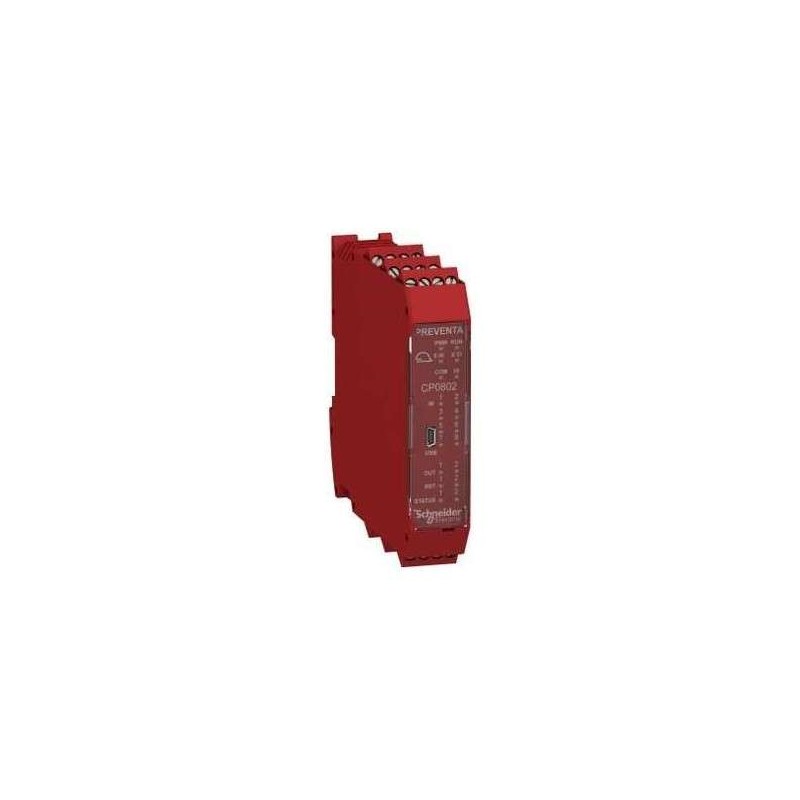

SCHNEIDER XPSMCMCP0802

Descrizione del Prodotto

Il modulo configurabile modulare di sicurezza XPSMCMCP0802 di Schneider Electric è progettato per monitorare le funzioni di sicurezza delle macchine industriali. Alimentato a 24 V DC, dispone di 8 ingressi digitali, 2 ingressi di interblocco per avvio/riavvio, 2 coppie OSSD di uscita, 4 uscite di prova e 2 uscite di stato. È conforme ai requisiti di PL e/Categoria 4 secondo EN/ISO 13849-1 e SILCL3 in conformità con EN/IEC 62061. Può essere utilizzato come unità standalone o con fino a quattordici moduli di espansione, permettendo l’espansione fino a 128 ingressi, 16 uscite e 32 uscite di stato diagnostico.

Caratteristiche Tecniche

– Esecuzione: Apparecchio base
– Esecuzione del collegamento elettrico: Raccordo a vite
– Tipo di tensione per l’azionamento: DC
– Tensione di alimentazione pilota nominale Us per DC: 24 V
– Larghezza: 22,5 mm
– Altezza: 99 mm
– Profondità: 114,5 mm
– SIL secondo IEC 61508: 3
– Livello di performance secondo EN ISO 13849-1: Livello e
– Categoria di arresto secondo IEC 60204: 0 + 1
– Numero di uscite sicure, non ritardate, semiconduttore: 2
– Numero di uscite sicure, ritardate, semiconduttore: 2
– Numero di uscite con funzione di segnalazione, non ritardate, semiconduttore: 2
– Numero di uscite con funzione di segnalazione, ritardate, semiconduttore: 2
– Con funzione muting: Sì
– Con ingresso di avvio: Sì
– Con circuito di reazione: Sì
– Con morsetti amovibili: Sì
– Con omologazione secondo UL: Sì
– Con omologazione TÜV: Sì
– Montaggio su guida portante possibile: Sì
– Adatto per il monitoraggio di circuiti di arresto d’emergenza: Sì
– Adatto per il monitoraggio di dispositivi di protezione optoelettronici: Sì
– Adatto per il monitoraggio di interruttori di posizione: Sì
– Adatto per il monitoraggio di interruttori di prossimità: Sì
– Adatto per il monitoraggio di interruttori magnetici: Sì
– Adatto per il monitoraggio di sensori tattili: Sì
– Adatto per il monitoraggio di valvole: No
– Categoria secondo EN 954-1: 4
– Tipo di sicurezza secondo IEC 61496-1: 4
– Analisi degli ingressi: Altri
– Con omologazione per BG BIA: No
– Numero di uscite di contatto sicure e non ritardate: 0
– Numero di uscite di contatto sicure e ritardate: 0
– Numero di uscite di contatto con funzione di segnalazione, non ritardate: 0
– Numero di uscite di contatto con funzione di segnalazione, ritardate: 0
– Tipo di tensione di alimentazione: DC
– Tensione di alimentazione per DC: 24 V
– Serie: Modicon_MCM
– Produttore: SCHNEIDER ELECTRIC

Applicazioni

Il modulo XPSMCMCP0802 è ideale per il monitoraggio di funzioni di sicurezza come arresto d’emergenza, controllo della protezione e del perimetro, monitoraggio della posizione, monitoraggio della velocità e abilitazione dei movimenti. È progettato per ridurre al minimo il rischio per le persone che accedono alle parti in movimento pericolose delle macchine.

Certificazioni

Il modulo è certificato TüV SÜD in conformità alle norme di sicurezza di Categoria 4, PL e secondo EN/ISO 13849-1 e SILCL 3 secondo IEC/EN 61508 e IEC/EN 62061.

Montaggio

Il modulo configurabile di sicurezza consente l’installazione su guida DIN Omega da 35 mm conforme a EN 50022.

Accessori Compatibili

Gli accessori compatibili con il modulo Modicon MCM includono la scheda di memoria e il connettore posteriore.

Dimensioni e Peso

– Larghezza: 22,5 mm
– Altezza: 99 mm
– Profondità: 114,5 mm
– Peso: 0,26 kg

Collegamenti

Il modulo presenta morsetti a vite estraibili per il collegamento elettrico.

Segnalazioni Locali

La CPU del sistema configurabile di sicurezza presenta dei LED sul lato anteriore che permettono di visualizzarne lo stato (alimentazione, funzionamento, errori interni o esterni, stato degli ingressi, comunicazione, attivazione master, segnale di riavvio, canali di uscita).

Espandibilità

Il sistema è espandibile fino a 128 ingressi, 16 uscite e fino a 32 uscite di stato diagnostico, ideale per macchine che richiedono il monitoraggio di più funzioni di sicurezza.
