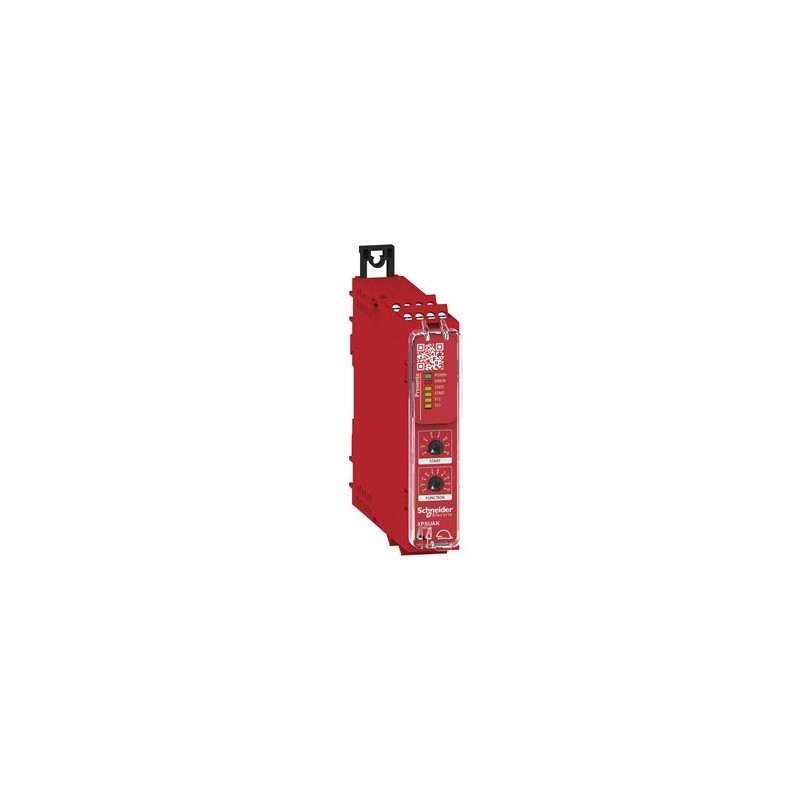

SCHNEIDER XPSUAK12AP

Descrizione del Prodotto

Il modulo di sicurezza Schneider Electric XPSUAK12AP è progettato per il monitoraggio di dispositivi di sicurezza come pulsanti di arresto di emergenza, interruttori di protezione, barriere fotoelettriche e tappeti sensibili alla pressione. Questo modulo offre una diagnostica avanzata con oltre 40 messaggi diagnostici senza la necessità di aggiungere bus di campo, contribuendo a ridurre i tempi di fermo macchina e fornendo informazioni sugli intervalli di test richiesti e sul numero di cicli rimanenti prima del raggiungimento del fine vita.

Applicazioni

Il modulo XPSUAK12AP è adatto per applicazioni nei settori alimentare, sollevamento, movimentazione dei materiali, lavorazione dei materiali e imballaggio. È progettato per una vasta gamma di macchine industriali, offrendo una soluzione versatile per il monitoraggio delle funzioni di sicurezza.

Caratteristiche Tecniche

Gamma di prodotto: Harmony Safety Automation

Tipo di prodotto o componente: Modulo di sicurezza

Nome del modulo di sicurezza: XPSUAK

Applicazione del modulo di sicurezza: Monitoraggio di contatti antivalenti per arresto di emergenza, protezione e barriere fotoelettriche; monitoraggio di dispositivi di protezione sensibili alla pressione a 4 fili

Funzioni del modulo: Pulsante di arresto di emergenza con 2 contatti NC; monitoraggio di protezioni con 1 o 2 interruttori di fine corsa; monitoraggio di 2 sensori PNP; monitoraggio di interruttori magnetici; monitoraggio di barriere fotoelettriche; monitoraggio di interruttori RFID; monitoraggio di dispositivi di protezione elettrosensibili (ESPE); tappeti/sensori di bordo; monitoraggio di sensori di prossimità; monitoraggio di 1 sensore PNP + 1 sensore NPN

Livello di sicurezza: Può raggiungere PL e/categoria 4 per contatti relè normalmente aperti conformi a ISO 13849-1; può raggiungere SILCL 3 per contatti relè normalmente aperti conformi a IEC 62061; può raggiungere SIL 3 per contatti relè normalmente aperti conformi a IEC 61508; può raggiungere PL c/categoria 1 per contatti relè normalmente chiusi conformi a ISO 13849-1; può raggiungere SILCL 1 per contatti relè normalmente chiusi conformi a IEC 62061; può raggiungere SIL 1 per contatti relè normalmente chiusi conformi a IEC 61508

Dati di affidabilità della sicurezza: MTTFd > 30 anni conforme a ISO 13849-1; Dcavg >= 99% conforme a ISO 13849-1; PFHd = 1,13E-09 conforme a ISO 13849-1; HFT = 1 conforme a IEC 62061; PFHd = 1,13E-09 conforme a IEC 62061; SFF > 99% conforme a IEC 62061; HFT = 1 conforme a IEC 61508-1; PFHd = 1,13E-09 conforme a IEC 61508-1; SFF > 99% conforme a IEC 61508-1; Tipo = B conforme a IEC 61508-1

Tipo di circuito elettrico: Coppia NC; coppia PNP; coppia antivalente; coppia OSSD

Connessioni – terminali: Blocco terminale a vite rimovibile, 0,2…2,5 mm² solido o flessibile; blocco terminale a vite rimovibile, 0,25…2,5 mm² flessibile con capocorda singolo; blocco terminale a vite rimovibile, 0,2…1,5 mm² solido o flessibile doppio conduttore; blocco terminale a vite rimovibile, 2 x 0,25…1 mm² flessibile con capocorda senza estremità del cavo, con ghiera; blocco terminale a vite rimovibile, 2 x 0,5…1,5 mm² flessibile con capocorda con estremità del cavo, con ghiera

Tensione di alimentazione nominale [Us]: 24 V AC -15…10%; 24 V DC -20…20%

Tempo di sincronizzazione tra ingressi: 0,5 s; 2 s; 4 s

Tipo di avvio: Automatico/manuale/monitorato

Consumo di potenza in W: 2,0 W a 24 V DC

Consumo di potenza in VA: 5,0 VA a 24 V AC 50/60 Hz

Tipo di protezione dell’ingresso: Interna, elettronica

Uscite di sicurezza: 2 NO + 1 NC

Ingressi di sicurezza: 2 ingressi di sicurezza 24 V DC 5 mA

Resistenza massima del filo: 500 Ohm

Compatibilità degli ingressi: Circuito normalmente chiuso conforme a ISO 14119; interruttore di fine corsa XC conforme a ISO 14119; contatto meccanico conforme a ISO 14119; circuito normalmente chiuso conforme a ISO 13850; coppia antivalente conforme a ISO 14119; coppia OSSD conforme a IEC 61496-1-2; sensori di prossimità a 3 fili PNP

Corrente operativa nominale [Ie]: 5 A AC-1 per contatto relè normalmente aperto; 3 A AC-15 per contatto relè normalmente aperto; 5 A DC-1 per contatto relè normalmente aperto; 3 A DC-13 per contatto relè normalmente aperto; 3 A AC-1 per contatto relè normalmente chiuso; 1 A AC-15 per contatto relè normalmente chiuso; 3 A DC-1 per contatto relè normalmente chiuso; 1 A DC-13 per contatto relè normalmente chiuso

Uscite di controllo: 3 uscite configurabili ON/OFF a impulsi

Tipo di ingresso/uscita: Uscita diagnostica a impulsi a semiconduttore 24 V DC, 20 mA Z1, non legata alla sicurezza

Corrente termica convenzionale in aria libera [Ith]: 8 A

Valutazione del fusibile associato: 10 A gG per circuito di uscita relè NO conforme a IEC 60947-1

Corrente minima di uscita: 10 mA per uscita relè

Tensione minima di uscita: 12 V per uscita relè

Tensione di isolamento nominale [Ui]: 250 V (grado di inquinamento 2) conforme a EN/IEC 60947-1

Tensione di tenuta all’impulso nominale [Uimp]: 4 kV categoria di sovratensione II conforme a EN/IEC 60947-1

Supporto di montaggio: Guida DIN simmetrica da 35 mm

Profondità: 120 mm

Altezza: 100 mm

Larghezza: 22,5 mm

Peso netto: 0,200 kg

Temperatura ambiente per il funzionamento: -25…
