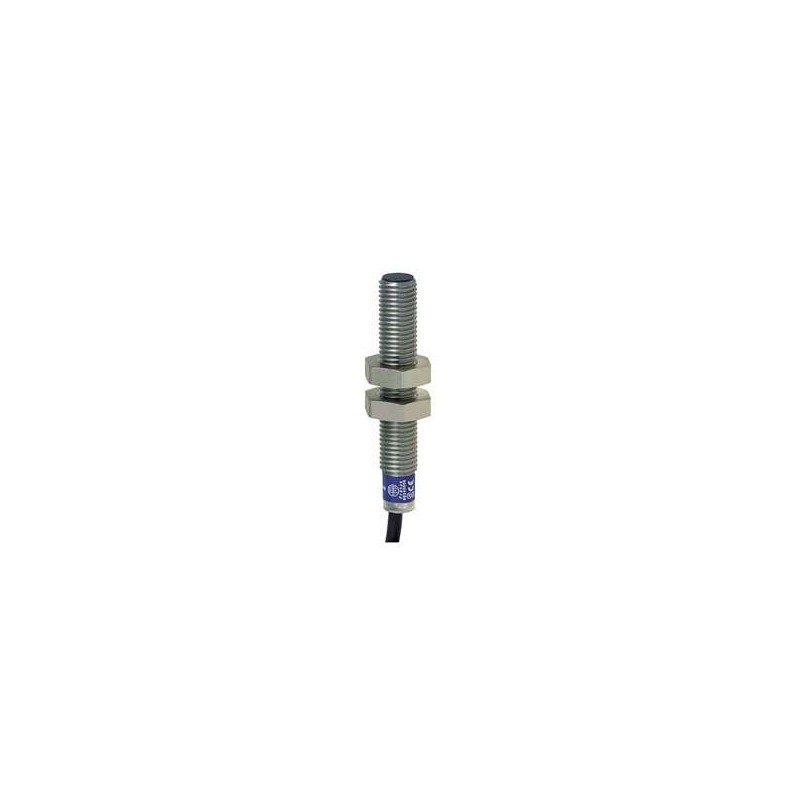

SCHNEIDER XS1M08PC410

Descrizione del Prodotto

Il sensore di prossimità induttivo XS1M08PC410 di Telemecanique Sensors è progettato per applicazioni generali. Presenta un design cilindrico M8 con una lunghezza di 50 mm e un corpo in acciaio inossidabile, garantendo robustezza e affidabilità.

Caratteristiche Principali

– Tipo di Sensore: Sensore di prossimità induttivo
– Nome del Sensore: XS1
– Design del Sensore: Cilindrico M8
– Dimensioni: 50 mm di lunghezza
– Tipo di Corpo: Fisso
– Tipo di Segnale di Uscita: Discreto
– Tecnica di Cablaggio: 4 fili
– Funzione di Uscita Discreta: 1 NO + 1 NC
– Accettazione del Montaggio a Filo: A filo
– Tipo di Uscita Discreta: PNP
– Materiale: Acciaio inossidabile
– Connessione Elettrica: Cavo
– Tensione Nominale di Alimentazione [Us]: 12…24 V CC con protezione contro l’inversione di polarità
– Tipo di Circuito di Uscita: CC
– Capacità di Commutazione in mA: ≤ 200 mA con protezione contro sovraccarico e cortocircuito
– Grado di Protezione IP: IP67 conforme a IEC 60529

Caratteristiche Complementari

– Materiale dell’Involucro: Acciaio inossidabile 303
– Faccia di Rilevamento: Frontale
– Tipo di Filettatura: M8 x 1
– Materiale Frontale: PPS
– Portata di Rilevamento: > 0…2,5 mm
– Viaggio Differenziale: 1…15% di Sr
– Composizione del Cavo: 4 x 0,08 mm²
– LED di Stato: Stato di uscita: 1 LED (giallo)
– Materiale di Isolamento dei Fili: PVC
– Frequenza di Commutazione: ≤ 5000 Hz
– Caduta di Tensione: <2 V (chiuso)
– Consumo di Corrente: 0…10 mA a vuoto
– Ritardo alla Prima Accensione: 5 millisecondi
– Ritardo di Risposta: 0,1 millisecondi
– Marcatura: CE
– Ritardo di Recupero: 0,1 millisecondi

Ambiente

– Certificazioni del Prodotto: CSA, UL
– Resistenza alle Vibrazioni: 25 gn ampiezza = +/- 2 mm (f = 10-55 Hz) conforme a IEC 60068-2-6
– Resistenza agli Urti: 50 gn per 11 ms conforme a IEC 60068-2-27

Unità di Imballaggio

– Tipo di Unità di Imballaggio 1: PCE
– Numero di Unità per Imballaggio 1: 1
– Altezza Imballaggio 1: 2,7 cm
– Larghezza Imballaggio 1: 7,9 cm
– Lunghezza Imballaggio 1: 16,5 cm
– Peso Imballaggio 1: 42 g
– Tipo di Unità di Imballaggio 2: S03
– Numero di Unità per Imballaggio 2: 44
– Altezza Imballaggio 2: 30 cm
– Larghezza Imballaggio 2: 30 cm
– Lunghezza Imballaggio 2: 40 cm
– Peso Imballaggio 2: 3,214 kg

Documentazione e Download

– Cataloghi Tecnici:
– Catalogo per Sensori di Prossimità Induttivi, Gamma XS, Sensori Standard (pdf)
– Dichiarazioni Ambientali:
– Dichiarazione RoHS per la Gamma XS1256 (pdf)
– Dichiarazione REACH V30 per la Gamma XS1256 (pdf)
– Istruzioni:
– Coppia di Serraggio Massima per Sensori Cilindrici (pdf)
– Sensori di Prossimità Induttivi XS1 L/D/M, XS2 D, Serie Ottimale (pdf)
– Sensori di Prossimità Induttivi XS1M… / XS2M…, Custodia Metallica Cilindrica (pdf)
– Dichiarazioni di Conformità:
– Dichiarazione di Conformità CMim per Interruttori di Prossimità Induttivi con Uscita Discreta (pdf)
– Dichiarazione di Conformità UE per Interruttori di Prossimità Induttivi con Uscita Discreta (pdf)
– Dichiarazione di Conformità UK per Interruttori di Prossimità Induttivi con Uscita Discreta (pdf)

Prodotti Correlati e Accessori

– Compatibile con:
– XSZB108: Accessorio per Sensore, Ø 8 mm, Morsetto di Fissaggio con Indicizzazione, Plastica

Nota: Per ulteriori dettagli e informazioni aggiornate, si prega di consultare la documentazione ufficiale fornita da Telemecanique Sensors.
