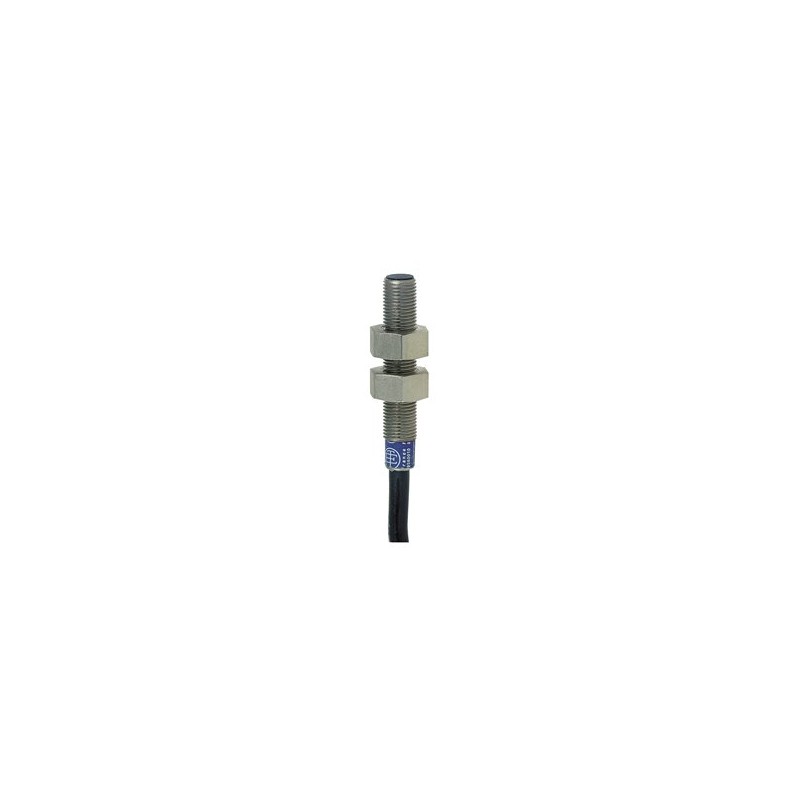

SCHNEIDER XS1N05NA310

Descrizione del Prodotto

Il sensore di prossimità induttivo XS1N05NA310 di Telemecanique Sensors è progettato per applicazioni generali, offrendo un rilevamento affidabile in un formato compatto.

Caratteristiche Principali

– Gamma di prodotto: Sensori di prossimità induttivi Telemecanique XS
– Nome del sensore: XS1
– Tipo di sensore: Sensore di prossimità induttivo
– Design del sensore: Cilindrico M5
– Dimensioni: 28 mm
– Tipo di corpo: Fisso
– Tipo di segnale di uscita: Discreto
– Tecnica di cablaggio: 3 fili
– Funzione di uscita discreta: 1 NO
– Accettazione del montaggio a filo del rilevatore: Montabile a filo
– Tipo di uscita discreta: NPN
– Materiale: Metallo
– Connessione elettrica: Cavo
– Tensione nominale di alimentazione [Us]: 5…24 V DC
– Tipo di circuito di uscita: DC
– Capacità di commutazione in mA: ≤ 100 mA con protezione da sovraccarico e cortocircuito
– Grado di protezione IP: IP67 conforme a IEC 60529

Caratteristiche Complementari

– Materiale dell’involucro: Ottone nichelato
– Faccia di rilevamento: Frontale
– Tipo di filettatura: M5 x 0,5
– Materiale frontale: PPS
– Composizione del cavo: 3 x 0,11 mm²
– LED di stato: Stato di uscita: 1 LED (giallo)
– Materiale di isolamento del filo: PVC
– Frequenza di commutazione: ≤ 5000 Hz
– Caduta di tensione: <2 V (chiuso)
– Consumo di corrente: ≤ 10 mA a vuoto
– Ritardo alla prima attivazione: 5 ms
– Ritardo di risposta: 1 ms
– Marcatura: CE
– Ritardo di recupero: 1 ms

Ambiente

– Certificazioni del prodotto: UL, CSA
– Resistenza alle vibrazioni: 25 gn ampiezza = +/- 2 mm (f = 10-55 Hz) conforme a IEC 60068-2-6
– Resistenza agli urti: 50 gn per 11 ms conforme a IEC 60068-2-27

Unità di Imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità nel pacchetto 1: 1
– Altezza del pacchetto 1: 4,1 cm
– Larghezza del pacchetto 1: 9,5 cm
– Lunghezza del pacchetto 1: 13 cm
– Peso del pacchetto 1: 32 g

Sostenibilità dell’Offerta

Per tutte le richieste relative a Reach e Rohs, contattaci all’indirizzo sustainability@tesensors.com

Disegni Tecnici

– Disegni delle dimensioni: Disponibili nel datasheet
– Montaggio e spaziatura minima di montaggio in mm: Disponibili nel datasheet
– Schema di cablaggio: Disponibile nel datasheet
– Curve di prestazione: Disponibili nel datasheet

Documenti e Download

– Cataloghi tecnici: Disponibili nel sito ufficiale
– Dichiarazioni ambientali: Disponibili nel sito ufficiale
– Dichiarazioni di conformità: Disponibili nel sito ufficiale
– Foglio di istruzioni: Disponibile nel sito ufficiale

Prodotti e Accessori Correlati

– XSZB105: Accessorio per sensore, Ø 5 mm, morsetto di fissaggio con indicizzazione, plastica
– XSZE105: Accessorio per sensore, dadi di fissaggio, acciaio cromato, Ø 5 mm

Nota: Il prodotto XS1N05NA310 è stato sostituito dal modello XS605R1NAL2.
