SCHNEIDER XS608B1PAL2

Descrizione del Prodotto

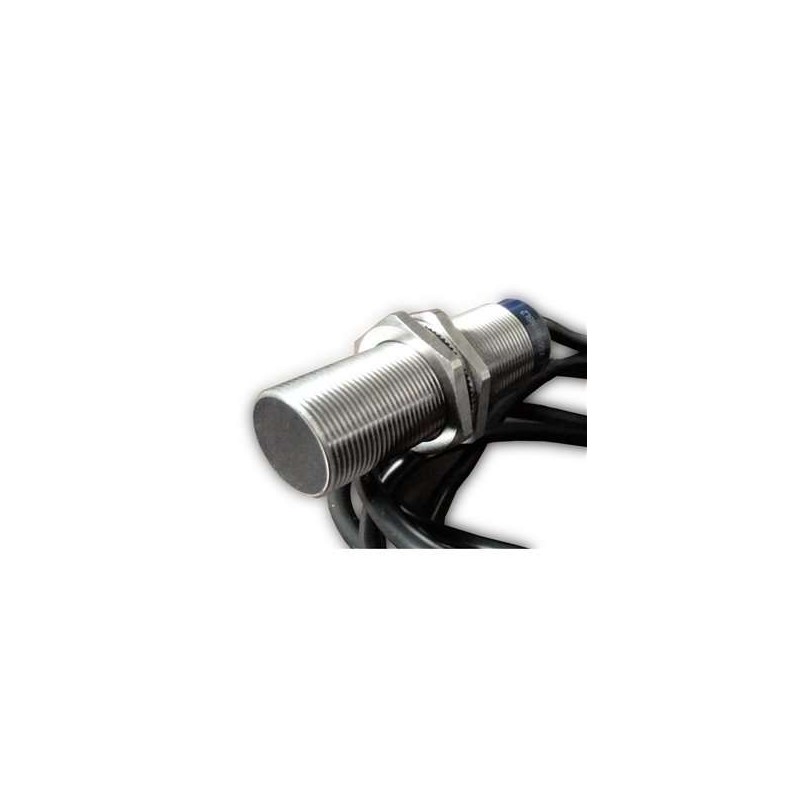

Il sensore di prossimità induttivo XS608B1PAL2 di Telemecanique Sensors è progettato per applicazioni generali, offrendo rilevamento senza contatto di oggetti metallici fino a 2,5 mm. Presenta un design cilindrico M8 con corpo in acciaio inossidabile e una lunghezza di 51 mm.

Caratteristiche Principali

– Gamma di prodotto: Telemecanique Inductive Proximity Sensors XS
– Nome del sensore: XS6
– Design del sensore: Cilindrico M8
– Tipo di uscita discreta: PNP
– Funzione di uscita discreta: 1 NO
– Accettazione del montaggio a incasso: Montabile a incasso
– Materiale del corpo: Acciaio inossidabile 303
– Materiale della faccia frontale: PPS
– Connessione elettrica: Cavo da 2 m
– Tensione nominale di alimentazione [Us]: 12…48 V DC con protezione contro l’inversione di polarità
– Capacità di commutazione: ≤ 200 mA DC con protezione da sovraccarico e cortocircuito
– Grado di protezione IP: IP67 conforme a IEC 60529

Specifiche Complementari

– Tipo di filettatura: M8 x 1
– Zona di rilevamento: > 0…2,5 mm
– Zona operativa: 0…2 mm
– Deriva differenziale: 1…15% di Sr
– Composizione del cavo: 3 x 0,11 mm²
– Materiale di isolamento del filo: PVC
– LED di stato: Stato di uscita: 1 LED (giallo)
– Limiti di tensione di alimentazione: 10…58 V DC
– Frequenza di commutazione: ≤ 2500 Hz
– Caduta di tensione massima: < 2 V (chiuso)
– Consumo di corrente: ≤ 10 mA senza carico
– Ritardo all’accensione massimo: 10 ms
– Ritardo di risposta massimo: 0,2 ms
– Ritardo di recupero massimo: 0,2 ms
– Marcatura: CE
– Lunghezza filettata: 42 mm
– Lunghezza totale: 51 mm
– Peso netto: 0,035 kg

Ambiente

– Certificazioni del prodotto: UL, CSA
– Temperatura ambiente per funzionamento: -25…70 °C
– Temperatura ambiente per stoccaggio: -40…85 °C
– Resistenza alle vibrazioni: 25 gn ampiezza = +/- 2 mm (f = 10…55 Hz) conforme a IEC 60068-2-6
– Resistenza agli urti: 50 gn per 11 ms conforme a IEC 60068-2-27

Unità di Imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità nel pacchetto 1: 1
– Altezza del pacchetto 1: 2,1 cm
– Larghezza del pacchetto 1: 11,1 cm
– Lunghezza del pacchetto 1: 11,3 cm
– Peso del pacchetto 1: 40 g
– Tipo di unità di imballaggio 2: S03
– Numero di unità nel pacchetto 2: 44
– Altezza del pacchetto 2: 30 cm
– Larghezza del pacchetto 2: 30 cm
– Lunghezza del pacchetto 2: 40 cm
– Peso del pacchetto 2: 2,619 kg
– Tipo di unità di imballaggio 3: P06
– Numero di unità nel pacchetto 3: 352
– Altezza del pacchetto 3: 75 cm
– Larghezza del pacchetto 3: 60 cm
– Lunghezza del pacchetto 3: 80 cm
– Peso del pacchetto 3: 28,284 kg

Sostenibilità dell’Offerta

– Stato dell’offerta sostenibile: Prodotto Green Premium
– Direttiva EU RoHS: Conformità proattiva (Prodotto al di fuori dell’ambito legale EU RoHS)
– Senza mercurio: Sì
– Informazioni sull’esenzione RoHS: Sì
– Profilo di circolarità: Informazioni sulla fine del ciclo di vita
– Proposizione 65 della California: AVVERTENZA: Questo prodotto può esporre a sostanze chimiche tra cui: Diisononyl phthalate (DINP), noto nello Stato della California per causare il cancro, e Di-isodecyl phthalate (DIDP), noto nello Stato della California per causare difetti alla nascita o altri danni riproduttivi. Per ulteriori informazioni, visitare www.P65Warnings.ca.gov

Garanzia Contrattuale

– Garanzia: 18 mesi

Disegni Tecnici

– Disegni dimensionali: Disponibili nel datasheet PDF
– Distanze minime di montaggio in mm: Disponibili nel datasheet PDF
– Schema di cablaggio: Disponibile nel datasheet PDF
– Curve di prestazione: Disponibili nel datasheet PDF

Documenti e Download

– Cataloghi tecnici: Disponibili nel sito ufficiale
– File CAD 2D: Disponibili nel sito ufficiale
– Certificati di conformità: Disponibili nel sito ufficiale
– Manuali di istruzioni: Disponibili nel sito ufficiale

Prodotti e Accessori Correlati

– Compatibile con: XSZB108 – Accessorio per sensore, Ø 8 mm, morsetto di fissaggio con indicizzazione, plastica

Note

Per ulteriori dettagli, consultare il datasheet ufficiale disponibile sul sito di Telemecanique Sensors.
