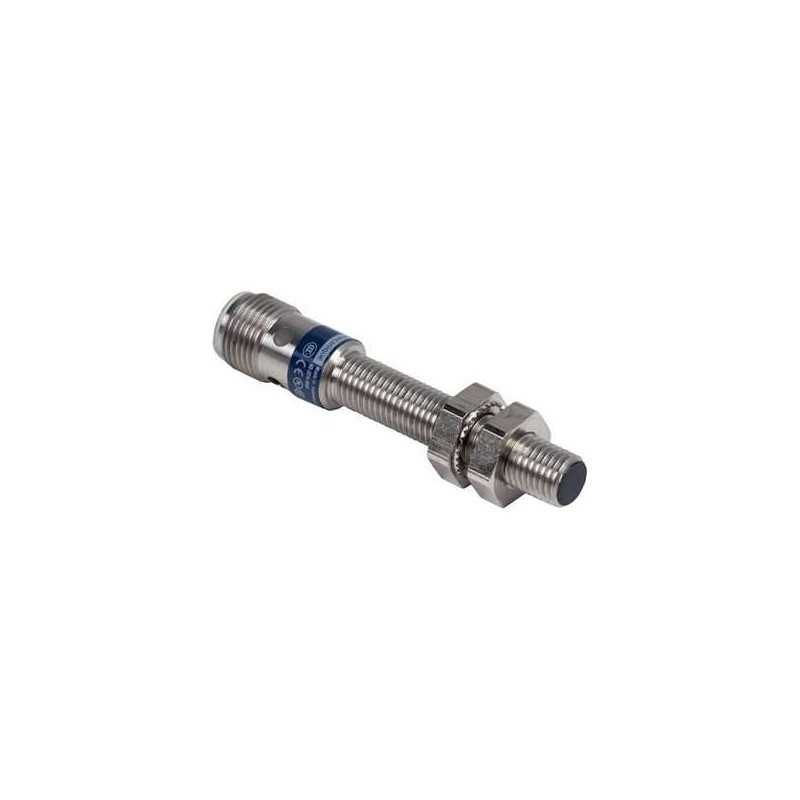

SCHNEIDER XS608B1PBM12

Descrizione del Prodotto

Il sensore di prossimità induttivo XS608B1PBM12 di Telemecanique Sensors è progettato per il rilevamento senza contatto di oggetti metallici. È ideale per applicazioni come il monitoraggio della posizione di parti meccaniche, il conteggio di oggetti metallici e l’uso in macchine utensili, imballaggio, movimentazione materiali e nell’industria alimentare e delle bevande.

Caratteristiche Principali

– Gamma di prodotto: Telemecanique Inductive Proximity Sensors XS
– Nome del sensore: XS6
– Design del sensore: Cilindrico M8
– Dimensioni: 62 mm
– Tipo di corpo: Fisso
– Tipo di segnale di uscita: Discreto
– Tecnica di cablaggio: 3 fili
– Funzione di uscita discreta: 1 NC
– Accettazione di montaggio a filo del rilevatore: Montabile a filo
– Tipo di uscita discreta: PNP
– Materiale: Acciaio inossidabile
– Connessione elettrica: Connettore maschio M12, 4 pin
– Tensione nominale di alimentazione [Us]: 12…24 V DC con protezione contro l’inversione di polarità
– Tipo di circuito di uscita: DC
– Capacità di commutazione in mA: ≤ 200 mA DC con protezione da sovraccarico e cortocircuito
– Grado di protezione IP: IP67 conforme a IEC 60529

Caratteristiche Complementari

– Materiale dell’involucro: Acciaio inossidabile 303
– Faccia di rilevamento: Frontale
– Tipo di filettatura: M8 x 1
– Materiale frontale: PPS
– Portata di rilevamento: > 0…2,5 mm
– Viaggio differenziale: 1…15% di Sr
– LED di stato: Stato di uscita: 1 LED (giallo)
– Frequenza di commutazione: ≤ 2500 Hz
– Caduta di tensione: <2 V (chiuso)
– Consumo di corrente: ≤ 10 mA a vuoto
– Ritardo alla prima attivazione: 10 millisecondi
– Ritardo di risposta: 0,2 millisecondi
– Marcatura: CE
– Ritardo di recupero: 0,2 millisecondi

Ambiente

– Certificazioni del prodotto: CSA, UL
– Resistenza alle vibrazioni: 25 gn ampiezza = +/- 2 mm (f = 10-55 Hz) conforme a IEC 60068-2-6
– Resistenza agli urti: 50 gn per 11 ms conforme a IEC 60068-2-27

Unità di Imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità nel pacchetto 1: 1
– Tipo di unità di imballaggio 2: S02
– Numero di unità nel pacchetto 2: 44
– Altezza del pacchetto 2: 15 centimetri
– Larghezza del pacchetto 2: 30 centimetri
– Lunghezza del pacchetto 2: 40 centimetri
– Peso del pacchetto 2: 1,444 chilogrammi

Accessori Compatibili

– XSZB108: Accessorio per sensore, Ø 8 mm, morsetto di fissaggio con indicizzazione, plastica
– XZCP1141L5: Connettore pre-cablato, femmina dritta, M12, 4 pin, cavo PUR 5 m
– XZCP1241L5: Connettore pre-cablato, femmina angolata, M12, 4 pin, cavo PUR 5 m

Documentazione e Download

– Cataloghi Tecnici: Disponibili per il download in formato PDF
– Dichiarazioni Ambientali: Dichiarazioni RoHS e REACH disponibili
– Foglio Istruzioni: Disponibile per il download in formato PDF
– Dichiarazioni di Conformità: Dichiarazioni di conformità CE, UK e CMIM disponibili

Disegni Tecnici

– Disegni Dimensionali: Disponibili per il download
– Montaggio e Distanze Minime di Installazione: Informazioni dettagliate disponibili
– Schemi di Collegamento: Disponibili per il download
– Curve di Prestazione: Disponibili per il download

Per ulteriori dettagli e per scaricare la documentazione completa, visitare il sito ufficiale di Telemecanique Sensors.
