SCHNEIDER XS612B1PBM12

Nome del prodotto

XS612B1PBM12

Descrizione

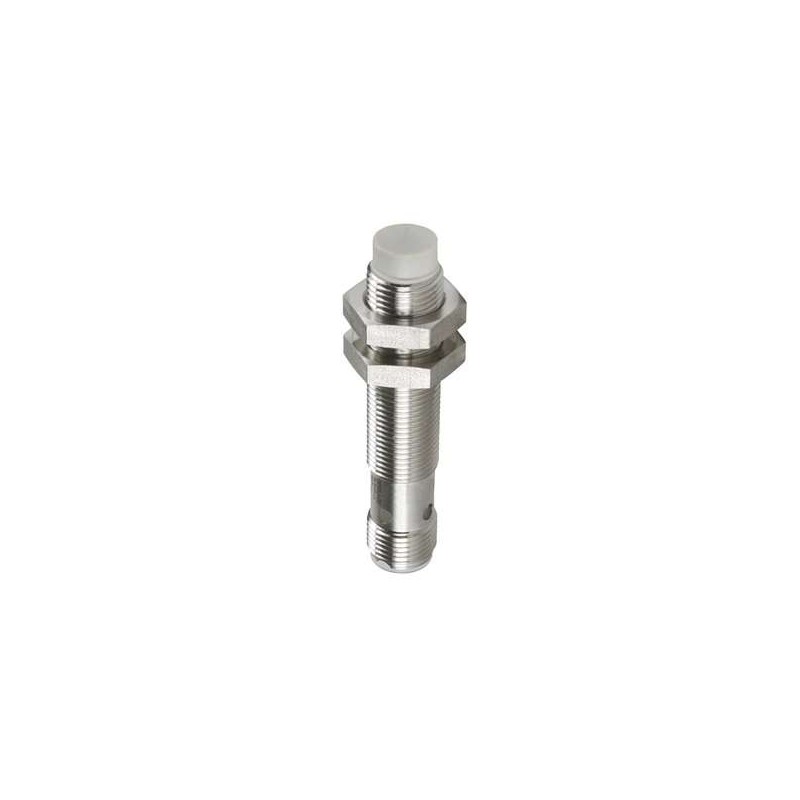

Sensore di prossimità induttivo cilindrico M12, lunghezza 62 mm, in ottone nichelato, distanza di rilevamento 4 mm, alimentazione 12…48 V DC, uscita PNP NC, con connettore M12 a 4 pin.

Caratteristiche principali

• Tipo di sensore: Sensore di prossimità induttivo
• Applicazione: Attrezzature mobili
• Montaggio: A filo
• Materiale del corpo: Ottone nichelato
• Materiale della parte frontale: PPS
• Tipo di uscita: PNP NC
• Connessione elettrica: Connettore maschio M12, 4 pin
• Alimentazione: 12…48 V DC con protezione contro l’inversione di polarità
• Capacità di commutazione: ≤ 200 mA DC con protezione contro sovraccarico e cortocircuito
• Grado di protezione: IP67 conforme a IEC 60529, IP69K conforme a DIN 40050

Caratteristiche complementari

• Filettatura: M12 x 1
• Distanza di rilevamento: > 2,5…4 mm
• Isteresi: 1…15% di Sr
• Indicatore LED: Stato dell’uscita: 1 LED (giallo)
• Frequenza di commutazione: ≤ 2500 Hz
• Caduta di tensione: < 2 V (chiuso)
• Consumo di corrente: ≤ 10 mA a vuoto
• Tempo di ritardo all’accensione: 10 ms
• Tempo di risposta: 0,2 ms
• Marcatura: CE
• Tempo di recupero: 0,2 ms

Ambiente

• Certificazioni del prodotto: CSA, UL, E2
• Resistenza alle vibrazioni: 25 gn ampiezza = ±2 mm (f = 10-55 Hz) conforme a IEC 60068-2-6
• Resistenza agli urti: 50 gn per 11 ms conforme a IEC 60068-2-27

Unità di imballaggio

• Tipo di unità di imballaggio 1: PCE
• Numero di unità per imballaggio 1: 1
• Dimensioni imballaggio 1: 2,7 cm (altezza) x 6,6 cm (larghezza) x 9,6 cm (lunghezza)
• Peso imballaggio 1: 29 g
• Tipo di unità di imballaggio 2: S02
• Numero di unità per imballaggio 2: 44
• Dimensioni imballaggio 2: 15 cm (altezza) x 30 cm (larghezza) x 40 cm (lunghezza)
• Peso imballaggio 2: 1,804 kg

Documentazione e download

• Cataloghi tecnici: Catalogo sensori di prossimità induttivi, gamma XS, sensori standard
• File CAD 2D: Sensore induttivo XS6 M12 – L62mm ottone Sn4mm 12..48VDC – CAD 3D
• Dichiarazioni ambientali: Dichiarazione RoHS per la gamma XS1256
• Dichiarazioni di conformità: Dichiarazione di conformità UE per interruttori di prossimità induttivi con uscita discreta
