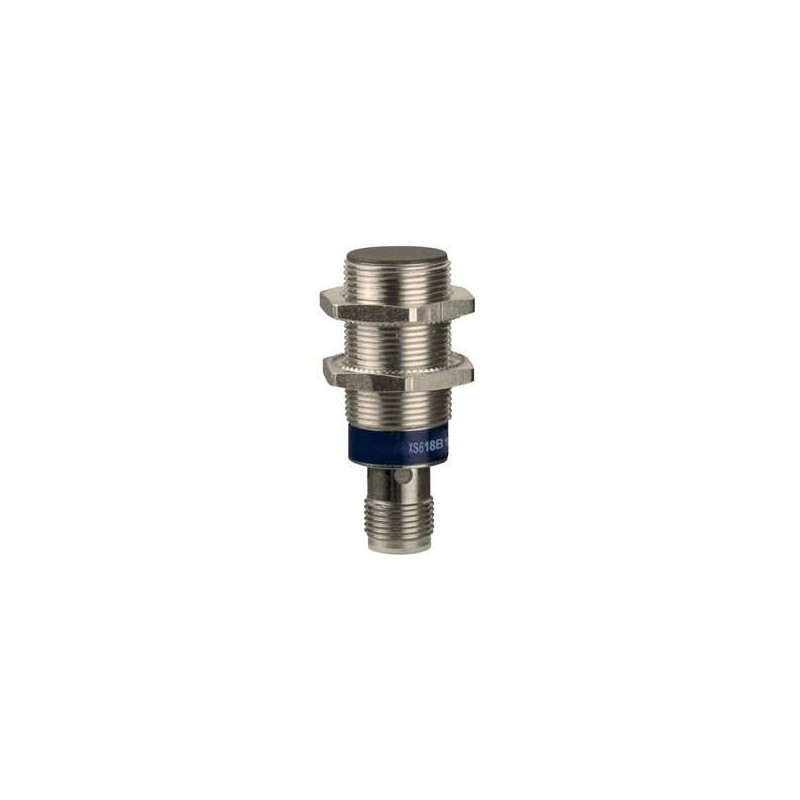

SCHNEIDER XS618B1PBM12

Descrizione del prodotto

Il sensore induttivo cilindrico XS618B1PBM12 di Schneider Electric è progettato per applicazioni industriali generiche. Presenta una filettatura M18, un fronte di rilevamento in PPS e un involucro in ottone nichelato. Offre una distanza di rilevamento di 8 mm, un’uscita PNP con funzione NC e un connettore M12. La tensione di alimentazione varia da 12 a 48 Vcc. Questo sensore è installabile a incasso e certificato CSA e UL.

Caratteristiche tecniche

– Tipo di sensore: Induttivo di prossimità
– Design del sensore: Cilindrico M18
– Materiale dell’involucro: Ottone nichelato
– Materiale del fronte di rilevamento: PPS
– Distanza di rilevamento nominale (Sn): 8 mm
– Tipo di uscita: PNP
– Funzione di uscita: NC (normalmente chiuso)
– Tensione di alimentazione: 12…48 Vcc con protezione contro l’inversione di polarità
– Corrente di commutazione: ≤ 200 mA con protezione da sovraccarico e cortocircuito
– Frequenza di commutazione: ≤ 1000 Hz
– Collegamento elettrico: Connettore M12 a 4 pin
– Grado di protezione: IP67 conforme a IEC 60529, IP69K conforme a DIN 40050
– Certificazioni: CSA, UL
– Resistenza alle vibrazioni: 25 gn ampiezza ±2 mm (f = 10-55 Hz) conforme a IEC 60068-2-6
– Resistenza agli urti: 50 gn per 11 ms conforme a IEC 60068-2-27
– Consumo di corrente: ≤ 10 mA senza carico
– Caduta di tensione: < 2 V (stato chiuso)
– Ritardo all’accensione: 10 ms
– Ritardo alla risposta: 0,3 ms
– Ritardo al ripristino: 0,7 ms
– Marcatura: CE
– Dimensioni: Lunghezza 74 mm, diametro 18 mm
– Montaggio: A incasso
– Applicazione del dispositivo: Attrezzature mobili
– Serie: OsiSense XS
– Nome del sensore: XS6
– Tipo di segnale di uscita: Discreto
– Tecnica di cablaggio: 3 fili
– Accettazione del montaggio a incasso del rilevatore: Montabile a incasso
– Materiale: Metallo
– Tipo di circuito di uscita: CC
– Tipo di filettatura: M18 x 1
– Zona di rilevamento: 0…6,4 mm
– Viaggio differenziale: 1…15% di Sn
– LED di stato: Stato di uscita: 1 LED (giallo)
– Limiti di tensione di alimentazione: 10…58 V CC
– Marcatura: CE
– Tipo di confezione: PCE
– Numero di unità per confezione: 1
– Altezza della confezione: 2,6 cm
– Larghezza della confezione: 4,9 cm
– Lunghezza della confezione: 11,8 cm
– Applicazione del dispositivo: Attrezzature mobili
– Nome del sensore: XS6
– Design del sensore: Cilindrico M18
– Dimensioni: 74 mm
– Tipo di corpo: Fisso
– Tipo di segnale di uscita: Discreto
– Tecnica di cablaggio: 3 fili
– Funzione di uscita discreta: 1 NC
– Accettazione del montaggio a incasso del rilevatore: Montabile a incasso
– Tipo di uscita discreta: PNP
– Materiale: Metallo
– Collegamento elettrico: Connettore maschio M12, 4 pin
– [Us] Tensione di alimentazione nominale: 12…48 V CC con protezione contro l’inversione di polarità
– Tipo di circuito di uscita: CC
– Capacità di commutazione in mA: ≤ 200 mA CC con protezione da sovraccarico e cortocircuito
– Grado di protezione IP: IP67 conforme a IEC 60529, IP69K conforme a DIN 40050
– Materiale dell’involucro: Ottone nichelato
– Fronte di rilevamento: Frontale
– Tipo di filettatura: M18 x 1
– Materiale frontale: PPS
– Gamma di rilevamento: > 4…8 mm
– Zona di funzionamento: 0…6,4 mm
– Viaggio differenziale: 1…15% di Sn
– LED di stato: Stato di uscita: 1 LED (giallo)
– Limiti di tensione di alimentazione: 10…58 V CC
– Frequenza di commutazione: ≤ 1000 Hz
– Caduta di tensione massima: < 2 V (stato chiuso)
– Consumo di corrente: ≤ 10 mA senza carico
– Ritardo all’accensione massimo: 10 ms
– Ritardo alla risposta massimo: 0,3 ms
– Ritardo al ripristino massimo: 0,7 ms
– Marcatura: CE
– Tipo di confezione: PCE
– Numero di unità per confezione: 1
– Altezza della confezione: 2,6 cm
– Larghezza della confezione: 4,9 cm
– Lunghezza della confezione: 11,8 cm
– Applicazione del dispositivo: Attrezzature mobili
– Nome del sensore: XS6
– Design del sensore: Cilindrico M18
– Dimensioni: 74 mm
– Tipo di corpo: Fisso
– Tipo di segnale di uscita: Discreto
– Tecnica di cablaggio: 3 fili
– Funzione di uscita discreta: 1 NC
– Accettazione del montaggio a incasso del rilevatore: Montabile a incasso
– Tipo di uscita discreta: PNP
– Materiale: Metallo
– Collegamento elettrico: Connettore maschio M12, 4 pin
– [Us] Tensione di alimentazione nominale: 12…48 V CC con protezione contro l’inversione di polarità
– Tipo di circuito di uscita: CC
– Capacità di commutazione in mA: ≤ 200 mA CC con protezione da sovraccarico e cortocircuito
– Grado di protezione IP: IP67 conforme a IEC 60529, IP69K conforme a DIN 40050
– Materiale dell’involucro: Ottone nichelato
– Fronte di rilevamento: Frontale
– Tipo di filettatura: M18 x 1
– Materiale frontale: PPS
– Gamma di rilevamento: > 4…8 mm
– Zona di funzionamento: 0…6,4 mm
– Viaggio differenziale: 1…15% di Sn
– LED di stato: Stato di uscita: 1 LED (giallo)
– Limiti di tensione di alimentazione: 10…58 V CC
– Frequenza di commutazione: ≤ 1000 Hz
– Caduta di tensione
