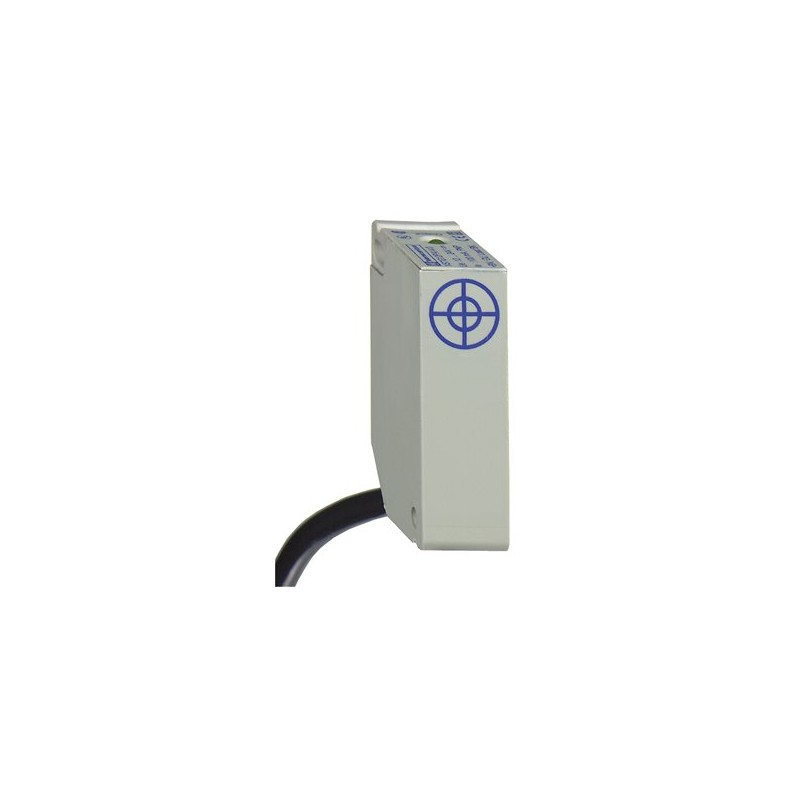

SCHNEIDER XS7G12PA140

Descrizione del Prodotto

Il sensore di prossimità induttivo XS7G12PA140 di Telemecanique Sensors è progettato per la rilevazione senza contatto di oggetti metallici. È ideale per applicazioni generali come assemblaggio, imballaggio e movimentazione leggera di materiali.

Caratteristiche Principali

– **Tipo di sensore:** Sensore di prossimità induttivo

– **Nome del sensore:** XS7

– **Design del sensore:** Forma 12 x 40 x 26 mm

– **Materiale dell’involucro:** Plastica

– **Tipo di uscita discreta:** PNP

– **Funzione di uscita discreta:** 1 NO (normalmente aperto)

– **Tecnica di cablaggio:** 3 fili

– **Connessione elettrica:** Cavo da 2 m

– **Tensione di alimentazione nominale [Us]:** 12…24 V DC

– **Distanza di rilevamento nominale [Sn]:** 2 mm

– **Capacità di commutazione in mA:** ≤ 100 mA con protezione da sovraccarico e cortocircuito

– **Grado di protezione IP:** IP67 conforme a IEC 60529

Caratteristiche Complementari

– **Accettazione del montaggio a filo del rilevatore:** Montabile a filo

– **Materiale:** Plastica

– **Tipo di circuito di uscita:** DC

– **Faccia di rilevamento:** Laterale

– **Intervallo di rilevamento:** > 0…2,5 mm

– **Materiale frontale:** Plastica

– **Differenziale di viaggio:** 3…20% di Sr

– **Accuratezza di ripetizione:** ≤ 10% di Sr

– **Materiale di isolamento del filo:** PVC

– **Composizione del cavo:** 3 x 0,34 mm²

– **LED di stato:** Stato di uscita: 1 LED (giallo)

– **Frequenza di commutazione:** ≤ 2000 Hz

– **Caduta di tensione:** <1,8 V (chiuso)

– **Consumo di corrente:** 0…10 mA senza carico

– **Ritardo all’accensione:** 4 millisecondi

– **Ritardo di risposta:** 0,5 millisecondi

– **Marcatura:** CE

– **Ritardo di recupero:** 1 millisecondo

Ambiente

– **Certificazioni del prodotto:** CSA, UL

– **Resistenza alle vibrazioni:** 25 gn ampiezza = +/- 2 mm (f = 10-55 Hz) conforme a IEC 60068-2-6

– **Resistenza agli urti:** 50 gn per 11 ms conforme a IEC 60068-2-27

Unità di Imballaggio

– **Tipo di unità di imballaggio 1:** PCE

– **Numero di unità nel pacchetto 1:** 1

– **Altezza del pacchetto 1:** 4,5 cm

– **Larghezza del pacchetto 1:** 4,5 cm

– **Lunghezza del pacchetto 1:** 14 cm

– **Peso del pacchetto 1:** 93 g

– **Tipo di unità di imballaggio 2:** S02

– **Numero di unità nel pacchetto 2:** 28

– **Altezza del pacchetto 2:** 15 cm

– **Larghezza del pacchetto 2:** 30 cm

– **Lunghezza del pacchetto 2:** 40 cm

– **Peso del pacchetto 2:** 2,991 kg

– **Quantità di vendita indivisibile:** 1

Sostenibilità dell’Offerta

– **Proposizione 65 della California:** AVVISO: Questo prodotto può esporre a sostanze chimiche tra cui: Diisononil ftalato (DINP), noto nello Stato della California per causare cancro, e Di-isodecil ftalato (DIDP), noto nello Stato della California per causare difetti alla nascita o altri danni riproduttivi. Per ulteriori informazioni, visitare www.P65Warnings.ca.gov

Documentazione e Download

– **Dichiarazioni Ambientali:**

– Dichiarazione RoHS per la gamma XS78-G (pdf)

– Dichiarazione REACH V29 per la gamma XS78-G (pdf)

– **File CAD 2D:**

– XS7G12PA140_CAD_DOC (stp)

– XS7G12PA140_CAD_DOC (pdf)

– XS7G12PA140_CAD_DOC (dxf)

– XS7G12PA140_CAD_DOC (dwg)

– **Istruzioni:**

– Sensori di prossimità induttivi XS7G12…. / XS8G12… per assemblaggio, imballaggio e movimentazione leggera (pdf)

Prodotti e Accessori Correlati

– **Compatibile con:**

– XSCZ01: Accessorio per sensore, copertura esterna IP68, per XS7, XS8, XT7

Note

Si prega di notare che la data di fine commercializzazione di questo prodotto è stata il 1° giugno 2025, con la fine del servizio prevista per la stessa data.
