SCHNEIDER XSAV12373

Nome del prodotto

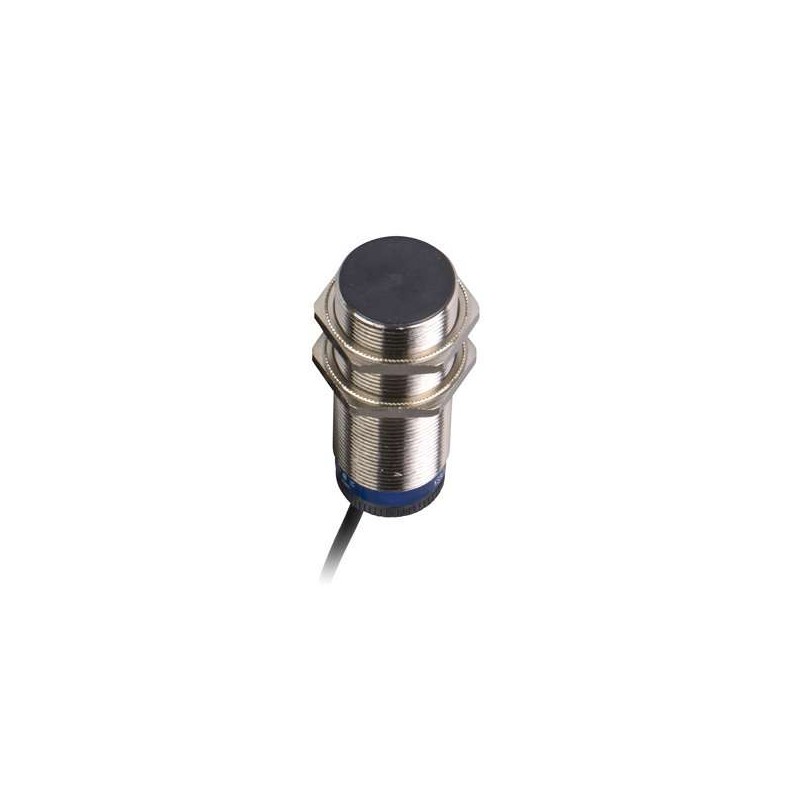

Sensore di prossimità induttivo XSAV12373

Descrizione

Sensore di prossimità induttivo cilindrico M30 per monitoraggio della rotazione, con distanza di rilevamento nominale di 10 mm, frequenza regolabile da 120 a 3000 cicli al minuto, alimentazione da 12 a 48 V DC e cavo di collegamento lungo 2 metri.

Caratteristiche principali

– Tipo di sensore: Induttivo
– Applicazione: Monitoraggio della rotazione
– Design: Cilindrico M30
– Dimensioni: 81 mm di lunghezza
– Tipo di corpo: Fisso
– Tipo di segnale in uscita: Discreto
– Tecnica di cablaggio: 3 fili
– Funzione di uscita discreta: 1 NC
– Tipo di uscita discreta: PNP
– Materiale: Metallo
– Connessione elettrica: Cavo
– Tensione nominale di alimentazione: 12…48 V DC con protezione contro l’inversione di polarità
– Capacità di commutazione: ≤ 200 mA con protezione da sovraccarico e cortocircuito
– Grado di protezione IP: IP67 conforme a IEC 60529

Caratteristiche complementari

– Materiale dell’involucro: Ottone nichelato
– Superficie di rilevamento: Frontale
– Tipo di filettatura: M30 x 1,5
– Materiale frontale: PPS
– Distanza di rilevamento: 8…15 mm
– Corsa differenziale: 3…15% di Fr
– Precisione di ripetizione: ≤ 3% di Sr
– Composizione del cavo: 3 x 0,34 mm²
– LED di stato: Stato uscita: 1 LED (rosso)
– Materiale di isolamento dei fili: PVC
– Frequenza di commutazione: ≤ 800 Hz
– Caduta di tensione: <1,8 V (chiuso)
– Consumo di corrente: 0…15 mA a vuoto
– Marcatura: CE

Certificazioni

– UL
– CSA
– CCC

Unità di imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità per pacchetto 1: 1
– Altezza del pacchetto 1: 4,1 cm
– Larghezza del pacchetto 1: 9,5 cm
– Lunghezza del pacchetto 1: 13,2 cm
– Peso del pacchetto 1: 232 g

Documentazione e download

– Catalogo tecnico: [Link al catalogo tecnico](https://telemecaniquesensors.com/global/en/product/reference/XSAV12373)
– Disegni tecnici: [Link ai disegni tecnici](https://telemecaniquesensors.com/global/en/product/reference/XSAV12373)
– Istruzioni di installazione: [Link alle istruzioni di installazione](https://telemecaniquesensors.com/global/en/product/reference/XSAV12373)

Accessori compatibili

– XSZB130: Morsetto di fissaggio con indicizzazione per sensori Ø 30 mm, in plastica
– XSZBS30: Staffa di fissaggio per sensori Ø 30 mm

Note

Per ulteriori informazioni, consultare il sito ufficiale di Telemecanique Sensors o contattare il supporto tecnico.
