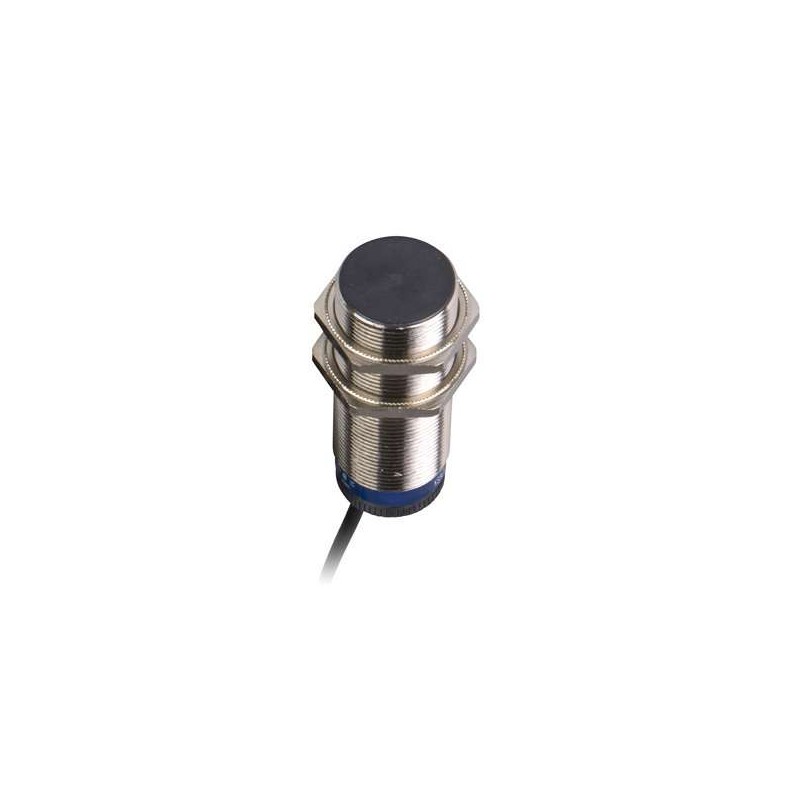

SCHNEIDER XSAV12801

Nome del prodotto

XSAV12801

Descrizione

Sensore di prossimità induttivo per monitoraggio della rotazione, cilindrico M30, distanza di rilevamento 10 mm, velocità 120…3000 c/mn, alimentazione 24…240 V AC/DC, cavo da 2 m.

Caratteristiche principali

– Gamma di prodotto: Sensori di prossimità induttivi Telemecanique XS
– Nome del sensore: XSA
– Applicazione del dispositivo: Monitoraggio della rotazione
– Design del sensore: Cilindrico M30
– Dimensioni: 81 mm
– Tipo di corpo: Fisso
– Tipo di segnale di uscita: Discreto
– Tecnica di cablaggio: 2 fili
– Funzione di uscita discreta: 1 NC
– Accettazione del montaggio a filo del rilevatore: Montabile a filo
– Materiale: Metallo
– Connessione elettrica: Cavo
– Tensione nominale di alimentazione [Us]: 24…210 V DC, 24…240 V AC 50/60 Hz
– Tipo di circuito di uscita: AC/DC
– Capacità di commutazione in mA: 5…200 mA DC, 5…350 mA AC
– Grado di protezione IP: IP67 conforme a IEC 60529

Caratteristiche complementari

– Materiale dell’involucro: Ottone nichelato
– Faccia di rilevamento: Frontale
– Tipo di filettatura: M30 x 1,5
– Materiale frontale: PPS
– Portata di rilevamento: 8…15 mm
– Viaggio differenziale: 3…15% di Fr
– Accuratezza di ripetizione: ≤ 3% di Sr
– Composizione del cavo: 2 x 0,34 mm²
– Corrente residua: 1,5 mA stato aperto
– LED di stato: Stato di uscita: 1 LED (rosso)
– Materiale di isolamento del filo: PVC
– Frequenza di commutazione: ≤ 800 Hz
– Caduta di tensione: <5,7 V (chiuso)
– Marcatura: CE

Ambiente

– Certificazioni del prodotto: CSA, CCC, UL

Unità di imballaggio

– Tipo di unità di pacchetto 1: PCE
– Numero di unità nel pacchetto 1: 1
– Altezza del pacchetto 1: 4,1 cm
– Larghezza del pacchetto 1: 9,5 cm
– Lunghezza del pacchetto 1: 13 cm
– Peso del pacchetto 1: 225 g
– Tipo di unità di pacchetto 2: S02
– Numero di unità nel pacchetto 2: 22
– Altezza del pacchetto 2: 15 cm
– Larghezza del pacchetto 2: 30 cm
– Lunghezza del pacchetto 2: 40 cm
– Peso del pacchetto 2: 5,287 kg

Documentazione e download

– Cataloghi tecnici: [Catalogo per sensori di prossimità induttivi, gamma XS, sensori standard (pdf)](https://telemecaniquesensors.com/it/it/product/reference/XSAV12801)
– Dichiarazioni ambientali: [Dichiarazione RoHS per la gamma XSAV (pdf)](https://telemecaniquesensors.com/it/it/product/reference/XSAV12801), [Dichiarazione REACH V30 per la gamma XSAV (pdf)](https://telemecaniquesensors.com/it/it/product/reference/XSAV12801)
– File CAD 2D: [xsav11801_3D_CAD – 3D CAD (dxf)](https://telemecaniquesensors.com/it/it/product/reference/XSAV12801), [xsav11801_3D_CAD – 3D CAD (pdf)](https://telemecaniquesensors.com/it/it/product/reference/XSAV12801)
– Fogli di istruzioni: [Istruzioni di installazione per sensori di prossimità induttivi XSA-V (pdf)](https://telemecaniquesensors.com/it/it/product/reference/XSAV12801)
– Dichiarazioni di conformità: [Dichiarazione di conformità CMim per interruttori di prossimità induttivi XSAV per monitoraggio della rotazione (pdf)](https://telemecaniquesensors.com/it/it/product/reference/XSAV12801), [Dichiarazione di conformità UE per interruttori di prossimità induttivi XSAV per monitoraggio della rotazione (pdf)](https://telemecaniquesensors.com/it/it/product/reference/XSAV12801)
