SCHNEIDER XUB9BPAWM12

Nome del prodotto

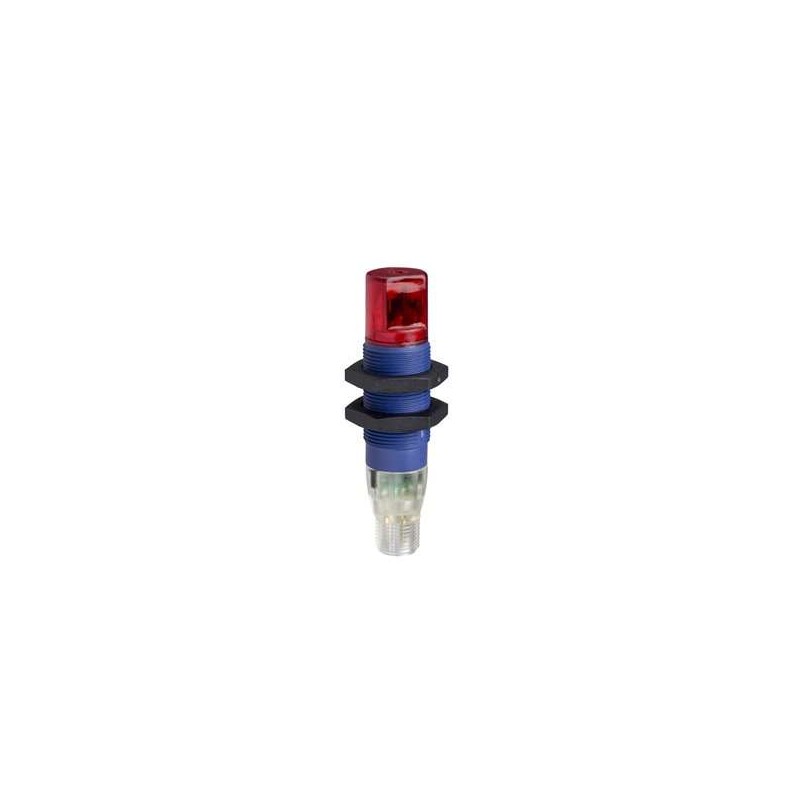

Sensore fotoelettrico XUB9BPAWM12

Descrizione

Sensore fotoelettrico cilindrico M18 con riflessione polarizzata a 90°, distanza di rilevamento nominale di 2 m, alimentazione 12-24 V DC, con connettore M12 a 4 pin.

Caratteristiche principali

– Gamma di prodotto: Telemecanique Photoelectric sensors XU
– Nome della serie: General purpose single mode
– Tipo di sensore elettronico: Sensore fotoelettrico
– Nome del sensore: XUB
– Design del sensore: Cilindrico M18
– Sistema di rilevamento: Riflesso polarizzato
– Materiale: Metallo
– Tipo di linea di vista: Laterale a 90°
– Tipo di segnale di uscita: Discreto
– Tipo di circuito di alimentazione: DC
– Tecnica di cablaggio: 3 fili
– Tipo di uscita discreta: PNP
– Funzione di uscita discreta: 1 NO
– Connessione elettrica: 1 connettore maschio M12, 4 pin
– Applicazione specifica del prodotto: Non applicabile
– Emissione: Luce rossa per riflesso polarizzato

Caratteristiche complementari

– Materiale dell’involucro: Ottone nichelato
– Materiale della lente: PMMA
– Tipo di uscita: Stato solido
– Uscita aggiuntiva: Nessuna
– LED di stato: 1 LED giallo per stato di uscita
– Tensione di alimentazione nominale [Us]: 12…24 V DC con protezione contro l’inversione di polarità
– Capacità di commutazione in mA: ≤ 100 mA (protezione contro sovraccarichi e cortocircuiti)
– Frequenza di commutazione: 500 Hz
– Caduta di tensione massima: <1,5 V (stato chiuso)
– Consumo di corrente: 35 mA a vuoto
– Ritardo all’accensione: 15 ms
– Ritardo di risposta: 1 ms
– Ritardo di recupero: 1 ms
– Impostazione: Senza regolazione della sensibilità

Ambiente

– Resistenza alle vibrazioni: 7 gn, ampiezza = ±1,5 mm (f = 10-55 Hz) conforme a IEC 60068-2-6
– Resistenza agli urti: 30 gn (durata = 11 ms) conforme a IEC 60068-2-27
– Grado di protezione IP: IP67 con doppio isolamento conforme a IEC 60529, IP65 con doppio isolamento conforme a IEC 60529, IP69K con doppio isolamento conforme a DIN 40050

Unità di imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità nel pacchetto 1: 1
– Altezza del pacchetto 1: 6,4 cm
– Larghezza del pacchetto 1: 8,8 cm
– Lunghezza del pacchetto 1: 3,6 cm
– Peso del pacchetto 1: 56 g
– Tipo di unità di imballaggio 2: S01
– Numero di unità nel pacchetto 2: 22
– Altezza del pacchetto 2: 15 cm
– Larghezza del pacchetto 2: 15 cm
– Lunghezza del pacchetto 2: 40 cm
– Peso del pacchetto 2: 1,4 kg

Sostenibilità dell’offerta

– Per tutte le richieste relative a Reach e Rohs, contattare: sustainability@tesensors.com

Documenti e download

– Catalogo sensori fotoelettrici XU (pdf)
– Catalogo sensori, interruttori di fine corsa e pressostati – Serie Easy (pdf)
– File CAD 2D e 3D disponibili per il download

Prodotti correlati e accessori

– XUZ2001: Kit di fissaggio 3D per sensore, asta M12
– XUZ2003: Kit di fissaggio 3D per sensore, supporto per asta M12
– XUZA118: Staffa di fissaggio a 90°, acciaio inossidabile, Ø 18 mm
– XUZA218: Morsetto di fissaggio regolabile con snodo sferico, plastica, Ø 18 mm
– XUZB2003: Kit di fissaggio 3D per sensore, staffa con snodo sferico, Ø 18 mm

Note

– Data di fine commercializzazione: 4 aprile 2025
– Data di fine servizio: 4 aprile 2025
– Prodotto sostitutivo: XUB9BPXWM12
