SCHNEIDER XUK5APANM12

Nome del prodotto

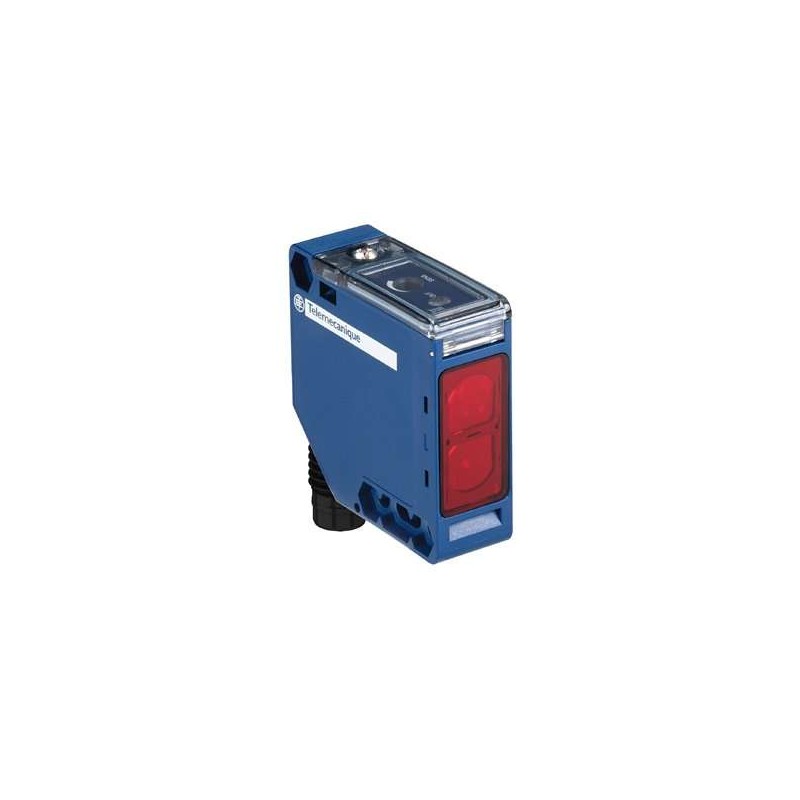

Sensore fotoelettrico XUK5APANM12

Descrizione

Il sensore fotoelettrico XUK5APANM12 di Telemecanique Sensors è un dispositivo compatto progettato per applicazioni generali in modalità singola. Utilizza un sistema di rilevamento diffuso con una distanza nominale di rilevamento di 1 metro. Il sensore è realizzato in plastica e dispone di un’uscita discreta PNP con funzione normalmente aperta (NO). L’alimentazione richiesta è compresa tra 12 e 24 V DC, con connessione tramite connettore maschio M12 a 4 pin.

Caratteristiche principali

– Nome della serie: General Purpose Single Mode
– Tipo di sensore elettronico: Sensore fotoelettrico
– Nome del sensore: XUK
– Design del sensore: Compatto 50 x 50 mm
– Sistema di rilevamento: Diffuso
– Materiale: Plastica
– Tipo di segnale di uscita: Discreto
– Tipo di circuito di alimentazione: DC
– Tecnica di cablaggio: 3 fili
– Tipo di uscita discreta: PNP
– Funzione di uscita discreta: 1 NO
– Connessione elettrica: 1 connettore maschio M12, 4 pin
– Applicazione specifica del prodotto: Non applicabile
– Emissione: Infrarosso diffuso

Caratteristiche complementari

– Materiale dell’involucro: PBT
– Materiale della lente: PMMA
– Tipo di uscita: Stato solido
– LED di stato: 1 LED giallo per stato dell’uscita
– Tensione nominale di alimentazione [Us]: 12…24 V DC
– Capacità di commutazione in mA: ≤ 100 mA (protezione contro sovraccarico e cortocircuito)
– Frequenza di commutazione: 250 Hz
– Caduta di tensione massima: <1,5 V (stato chiuso)
– Consumo di corrente: ≤ 35 mA a vuoto
– Ritardo all’avvio: 15 ms
– Ritardo di risposta: 2 ms
– Ritardo di recupero: 2 ms
– Impostazione: Senza regolazione della sensibilità

Ambiente

– Resistenza alle vibrazioni: 7 gn, ampiezza = ±1,5 mm (f = 10-55 Hz) conforme a IEC 60068-2-6
– Resistenza agli urti: 30 gn (durata = 11 ms) conforme a IEC 60068-2-27
– Grado di protezione IP: IP65 con doppio isolamento conforme a IEC 60529

Unità di imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità nel pacchetto 1: 1
– Altezza del pacchetto 1: 4,2 cm
– Larghezza del pacchetto 1: 9,7 cm
– Lunghezza del pacchetto 1: 6,7 cm
– Peso del pacchetto 1: 57 g
– Tipo di unità di imballaggio 2: S02
– Numero di unità nel pacchetto 2: 44
– Altezza del pacchetto 2: 15 cm
– Larghezza del pacchetto 2: 30 cm
– Lunghezza del pacchetto 2: 40 cm
– Peso del pacchetto 2: 3,162 kg
– Tipo di unità di imballaggio 3: P06
– Numero di unità nel pacchetto 3: 704
– Altezza del pacchetto 3: 75 cm
– Larghezza del pacchetto 3: 40 cm
– Lunghezza del pacchetto 3: 80 cm
– Peso del pacchetto 3: 65,128 kg

Accessori compatibili

– XUZ2001: Kit di fissaggio 3D per sensore, asta M12
– XUZ2003: Kit di fissaggio 3D per sensore, supporto per asta M12
– XUZA51: Staffa di fissaggio in metallo per sensore XUK
– XUZK2003: Kit di fissaggio 3D per sensore, staffa con snodo sferico per XUK
– XUZK2004: Kit di fissaggio 3D per sensore, custodia protettiva con snodo sferico per XUK

Per ulteriori dettagli, è possibile consultare la scheda tecnica completa disponibile sul sito ufficiale di Telemecanique Sensors. ([telemecaniquesensors.com](https://www.telemecaniquesensors.com/it/it/product/reference/XUK5APANM12?utm_source=openai))
