Nome del prodotto

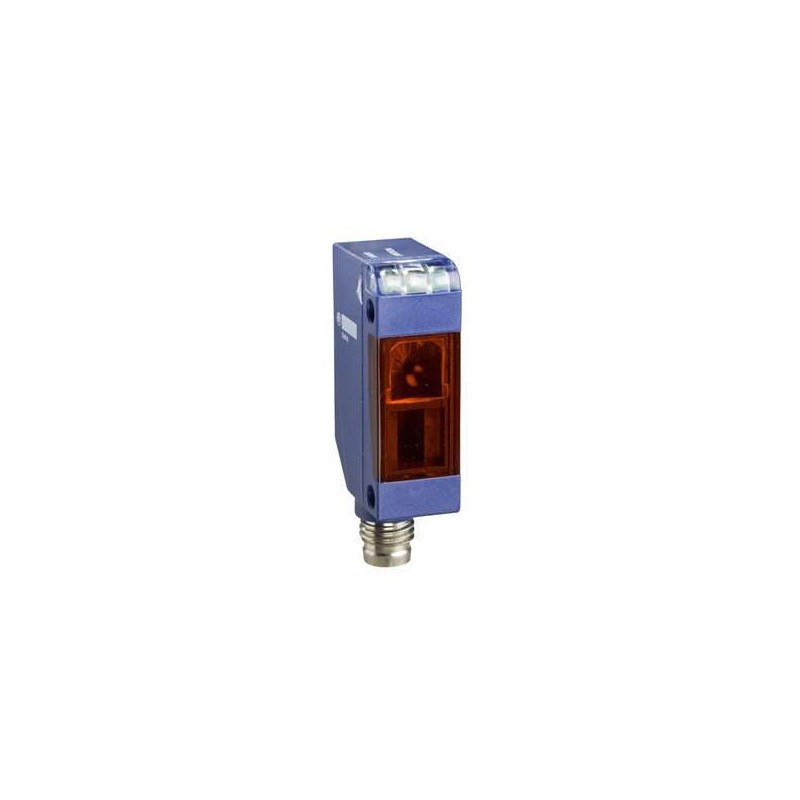

Sensore fotoelettrico XUM0APSAM8
Gamma di prodotto
Telemecanique Photoelectric sensors XU
Nome della serie
General purpose multimode
Tipo di sensore elettronico
Sensore fotoelettrico
Nome del sensore
XUM
Design del sensore
Miniatura
Sistema di rilevamento
Multimodo
Materiale
Plastica
Tipo di segnale di uscita
Discreto
Tipo di circuito di alimentazione
DC
Tecnica di cablaggio
3 fili
Tipo di uscita discreta
PNP
Funzione di uscita discreta
1 NO o 1 NC programmabile
Connessione elettrica
1 connettore maschio M8, 4 pin
Applicazione specifica del prodotto
Non applicabile
Emissione
–
Materiale dell’involucro
PBT
Materiale della lente
PMMA
Tipo di uscita
Stato solido
Uscita aggiuntiva
Con uscita di allarme, 50 mA
Tensione nominale di alimentazione [Us]
–
LED di stato
–
Capacità di commutazione in mA
–
Caduta di tensione massima
–
Consumo di corrente
35 mA a vuoto
Ritardo all’avvio
100 ms
Ritardo di risposta
2 ms
Ritardo di recupero
–
Impostazione
Autoapprendimento
Resistenza alle vibrazioni
7 gn, ampiezza = +/- 1,5 mm (f = 10-55 Hz) conforme a IEC 60068-2-6
Resistenza agli urti
30 gn (durata = 11 ms) conforme a IEC 60068-2-27
Grado di protezione IP
–
Tipo di confezione 1
PCE
Numero di unità nella confezione 1
1
Altezza della confezione 1
4,2 cm
Larghezza della confezione 1
6,7 cm
Lunghezza della confezione 1
9,7 cm
Peso della confezione 1
35 g
Tipo di confezione 2
S02
Numero di unità nella confezione 2
22
Altezza della confezione 2
15 cm
Larghezza della confezione 2
30 cm
Lunghezza della confezione 2
40 cm
Peso della confezione 2
3,195 kg
Tipo di confezione 3
P06
Numero di unità nella confezione 3
352
Altezza della confezione 3
75 cm
Larghezza della confezione 3
40 cm
Lunghezza della confezione 3
80 cm
Peso della confezione 3
28,88 kg
Per tutte le richieste REACH e RoHS, contattaci a
