SCHNEIDER XXS30P2AM12

Descrizione del Prodotto

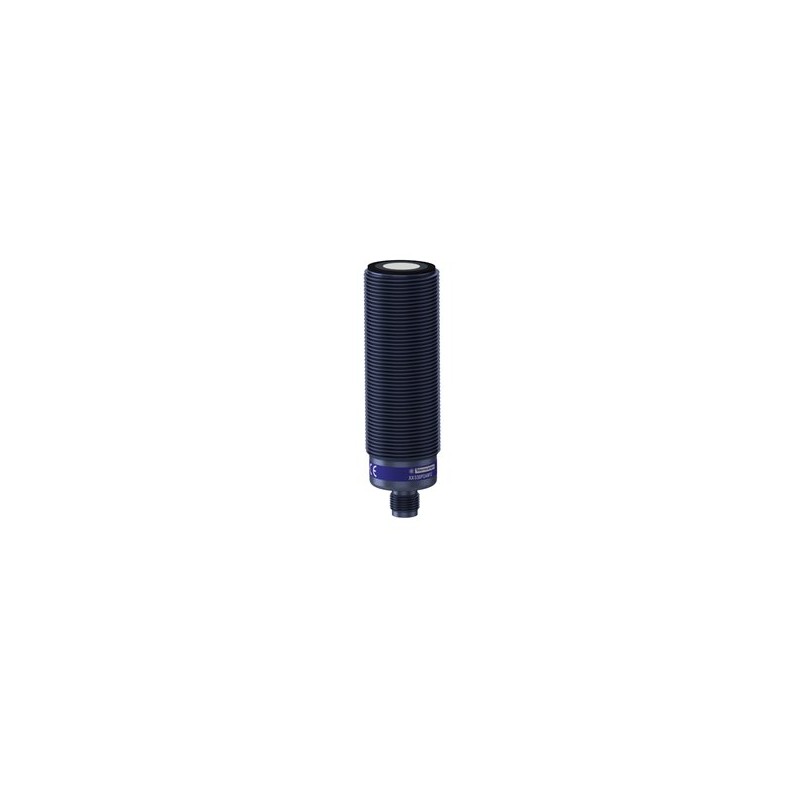

Il sensore ad ultrasuoni XXS30P2AM12 di Schneider Electric è progettato per applicazioni industriali che richiedono misurazioni precise della distanza. Con un design cilindrico in plastica di dimensioni M30, offre un’uscita analogica da 4 a 20 mA e una portata di rilevamento fino a 2 metri.

Caratteristiche Principali

– **Tipo di sensore:** Sensore ad ultrasuoni

– **Design:** Cilindrico M30

– **Materiale del corpo:** Plastica (PBT)

– **Sistema di rilevamento:** Diffuso

– **Tipo di segnale in uscita:** Analogico (4…20 mA)

– **Tecnica di cablaggio:** 5 fili

– **Tensione di alimentazione nominale:** 12…24 V DC con protezione contro l’inversione di polarità

– **Connessione elettrica:** Connettore maschio M12 a 5 pin

– **Materiale della parte frontale:** Resina, epossidica, gomma

– **Portata di rilevamento:** Fino a 2 metri

– **Zona cieca:** 155 mm

– **Dimensioni:** Diametro 30 mm, lunghezza 75,75 mm

– **Consumo di corrente:** 65 mA

– **Grado di protezione:** IP65 conforme a IEC 60529, IP67

– **Temperatura di funzionamento:** Da -25°C a 70°C

– **Certificazioni:** CE, cULus, E2, EAC, RCM, Ecolab

– **Standard:** EN/IEC 60947-5-2, CSA C22.2 No 14, UL 508

– **Resistenza alle vibrazioni:** ±1 mm conformemente a IEC 60068-2-6 (f = 10-55 Hz)

– **Resistenza agli urti:** 30 gn in tutte e 3 le assi per 11 ms conformemente a IEC 60068-2-27

Funzioni Disponibili

– **Configurazione software:** Possibilità di configurazione tramite software dedicato

– **Modalità di sincronizzazione:** Supporta la modalità di sincronizzazione

– **Impostazione:** Modalità teach e configurazione tramite software

Indicatori di Stato

– **LED di stato:** Stato dell’uscita (1 LED giallo), stato dell’eco (1 LED verde)

Capacità di Commutazione Massima

– **Resistenza di carico:** 250 Ohm con 12 V DC (protezione contro sovraccarico e cortocircuito), 850 Ohm con 24 V DC

Ambiente

– **Temperatura ambiente per il funzionamento:** Da -25°C a 70°C

– **Temperatura ambiente per lo stoccaggio:** Da -40°C a 80°C

– **Resistenza alle vibrazioni:** ±1 mm conformemente a IEC 60068-2-6 (f = 10-55 Hz)

– **Resistenza agli urti:** 30 gn in tutte e 3 le assi per 11 ms conformemente a IEC 60068-2-27

Certificazioni

– **Marcatura:** CE

– **Standard:** EN/IEC 60947-5-2, CSA C22.2 No 14, UL 508

– **Certificazioni del prodotto:** cULus, E2, EAC, RCM, Ecolab

Dimensioni e Peso

– **Diametro del sensore:** 30 mm

– **Lunghezza del sensore:** 75,75 mm

– **Peso netto:** 0,1 kg

Informazioni Aggiuntive

– **Zona cieca:** 155 mm

– **Consumo di corrente:** 65 mA

– **Funzioni disponibili:** Configurazione software, modalità di sincronizzazione

– **Impostazione:** Modalità teach, configurazione tramite software

– **LED di stato:** Stato dell’uscita (1 LED giallo), stato dell’eco (1 LED verde)

– **Capacità di commutazione massima:** 250 Ohm con 12 V DC (protezione contro sovraccarico e cortocircuito), 850 Ohm con 24 V DC

– **Temperatura ambiente per il funzionamento:** Da -25°C a 70°C

– **Temperatura ambiente per lo stoccaggio:** Da -40°C a 80°C

– **Resistenza alle vibrazioni:** ±1 mm conformemente a IEC 60068-2-6 (f = 10-55 Hz)

– **Resistenza agli urti:** 30 gn in tutte e 3 le assi per 11 ms conformemente a IEC 60068-2-27

– **Marcatura:** CE

– **Standard:** EN/IEC 60947-5-2, CSA C22.2 No 14, UL 508

– **Certificazioni del prodotto:** cULus, E2, EAC, RCM, Ecolab

– **Diametro del sensore:** 30 mm

– **Lunghezza del sensore:** 75,75 mm

– **Peso netto:** 0,1 kg

Documentazione e Download

Per ulteriori dettagli tecnici, disegni e documentazione, si prega di consultare il sito ufficiale di Telemecanique Sensors: XXS30P2AM12 – Telemecanique Sensors
