SCHNEIDER XZCP1264L2

Descrizione del Prodotto

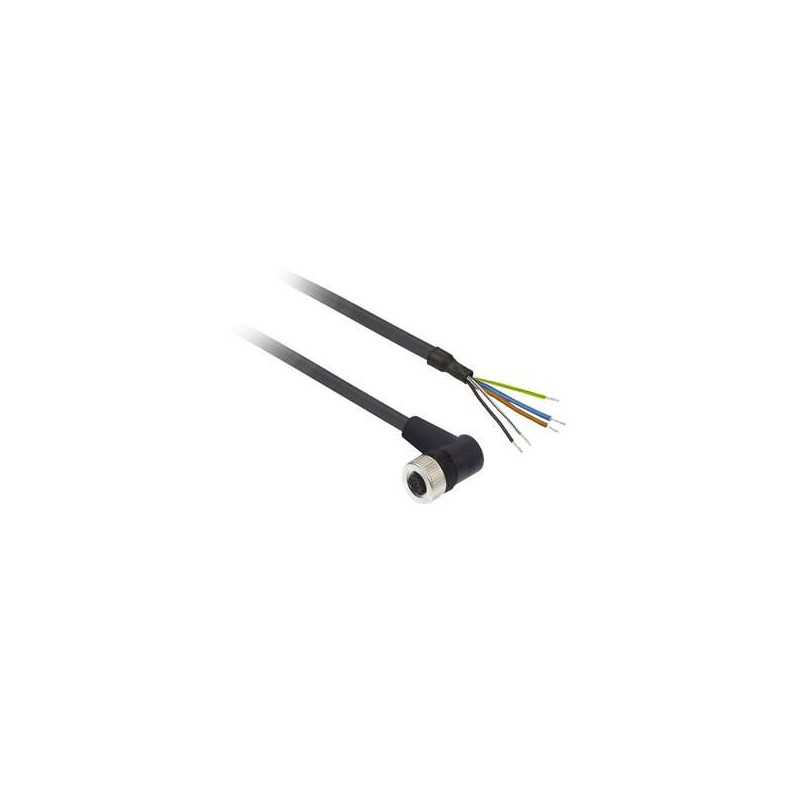

Il connettore pre-cablato XZCP1264L2 di Telemecanique Sensors è un connettore femmina angolato M12 a 5 pin con cavo PUR di 2 metri. È progettato per applicazioni generali e offre una connessione affidabile per sensori e attuatori.

Caratteristiche Principali

– Connettore femmina angolato M12 a 5 pin (incluso pin di terra)
– Fissaggio del connettore a vite
– Materiale del collare: metallo
– Senza LED di stato
– Lunghezza del cavo: 2 metri
– Diametro esterno del cavo: 5,9 mm
– Composizione del cavo: 5 x 0,34 mm²
– Materiale di isolamento dei fili: PUR
– Tensione operativa nominale: 60 V AC / 75 V DC
– Corrente nominale: 4 A
– Resistenza di contatto: 5000 µOhm
– Resistenza di isolamento minima: 1 GΩ
– Peso netto: 0,115 kg

Ambiente

– Grado di protezione IP: IP65, IP67, IP69K
– Certificazioni del prodotto: cULus
– Temperatura ambiente per il funzionamento: da -40 a 80 °C (statico), da -5 a 80 °C (flessibile)
– Temperatura ambiente per lo stoccaggio: da -40 a 80 °C

Unità di Imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità per imballaggio 1: 1
– Altezza imballaggio 1: 1,5 cm
– Larghezza imballaggio 1: 16 cm
– Lunghezza imballaggio 1: 20 cm
– Peso imballaggio 1: 85 g
– Tipo di unità di imballaggio 2: S02
– Numero di unità per imballaggio 2: 40
– Altezza imballaggio 2: 15 cm
– Larghezza imballaggio 2: 30 cm
– Lunghezza imballaggio 2: 40 cm
– Peso imballaggio 2: 3,714 kg

Sostenibilità dell’Offerta

– Stato dell’offerta sostenibile: Prodotto Green Premium
– Regolamento REACh: Dichiarazione REACh
– Direttiva RoHS UE: Conformità proattiva (prodotto al di fuori dell’ambito legale RoHS UE)
– Senza mercurio: Sì
– Informazioni sull’esenzione RoHS: Sì
– Proposizione 65 della California: AVVISO: Questo prodotto può esporre a sostanze chimiche tra cui: Diisononyl phthalate (DINP), noto nello Stato della California per causare il cancro, e Di-isodecyl phthalate (DIDP), noto nello Stato della California per causare difetti alla nascita o altri danni riproduttivi. Per ulteriori informazioni, visitare www.P65Warnings.ca.gov

Garanzia Contrattuale

Garanzia: 18 mesi

Disegni Tecnici

– Dimensioni:
– L: Lunghezza del cavo
– Connessioni e Schemi:
– Connettori:
– BU: Blu
– BN: Marrone
– BK: Nero
– Y/G: Giallo/Verde
– BK/WH: Nero/Bianco

Documenti e Download

– Brochure:
– Telemecanique Sensors Détection de sécurité Panorama (pdf) – 11/22/2023 – 8,9 MB
– CAD:
– Accessori di cablaggio per macchine OsiSense XZ, connettore pre-cablato PUR, M12 femmina angolato, 5 pin 5 fili – 3D CAD (zip) – 11/22/2023 – 921,5 kB
– Catalogo:
– Catalogo Barriere immateriali di sicurezza. Gamma XUSL Francese 01/2021 (pdf) – 11/29/2023 – 6,6 MB
– Catalogo Interruttori di posizione Gamma XC Standard Francese 11/2022 (pdf) – 11/23/2023 – 61,8 MB
– Dichiarazione di conformità:
– Dichiarazione REACh XZCP1264L2 (pdf) – 11/28/2023 – 195,3 kB
– Dichiarazione RoHS UE XZCP1264L2 (pdf) – 11/28/2023 – 195,3 kB
– Guida utente Sistemi e Soluzioni:
– Twido e Altivar, Magelis e OTB, FTB (zip) – 11/22/2023 – 13,6 MB

Prodotti e Accessori Correlati

– XZCP1241L25: Connettore pre-cablato XZ, femmina angolata, M12, 4 pin, cavo PUR 25 m
– XZCP1264L25: Connettore M12, femmina, 90°, 5 pin, 25 m pre-cablato
– XZCP12V12L20: Connettore pre-cablato XZ, femmina angolata, M12, 5 pin, cavo PUR 20 m

Note

Per ulteriori informazioni, consultare il sito ufficiale di Telemecanique Sensors o contattare il supporto tecnico.
