SCHNEIDER ZB5AW0B15

Descrizione del Prodotto

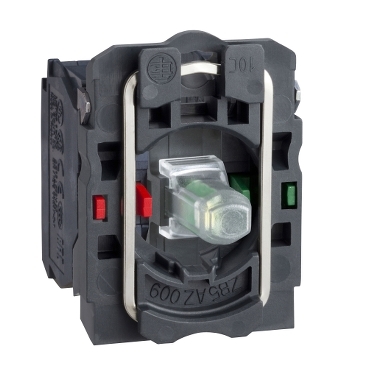

Il modello ZB5AW0B15 di Schneider Electric è un corpo per pulsante luminoso della serie Harmony XB5, progettato per applicazioni industriali. Questo dispositivo integra un LED universale di colore bianco ed è dotato di un contatto normalmente aperto (NO) e uno normalmente chiuso (NC). È alimentato a 24 V AC/DC e utilizza morsetti a vite per il collegamento.

Caratteristiche Principali

– **Serie Prodotto:** Harmony XB5

– **Tipo di Prodotto:** Corpo per pulsante luminoso con LED integrato

– **Materiale del Corpo:** Plastica

– **Configurazione dei Contatti:** 1 NO + 1 NC

– **Tipo di Collegamento:** Morsetti a vite

– **Tipo di Fissaggio:** Fissaggio frontale

– **Colore del LED:** Bianco

– **Tensione Nominale di Alimentazione [Us]:** 24 V AC/DC a 50/60 Hz

– **Limiti della Tensione di Alimentazione:** 19,2…30 V DC; 21,6…26,4 V AC

– **Consumo di Corrente:** 18 mA

– **Durata Meccanica:** 5.000.000 cicli

– **Durata Elettrica:** 1.000.000 cicli

– **Durata del LED:** 100.000 ore a tensione nominale e 25 °C

– **Protezione Contro i Cortocircuiti:** Fusibile cartuccia da 10 A tipo gG conforme a IEC 60947-5-1

– **Tensione Nominale di Isolamento [Ui]:** 600 V (grado di inquinamento 3) conforme a IEC 60947-1

– **Tensione Nominale di Tenuta agli Impulsi [Uimp]:** 6 kV conforme a IEC 60947-1

– **Temperatura di Funzionamento:** Da -40°C a +70°C

– **Grado di Protezione:** IP20

Dimensioni e Peso

– **Larghezza:** 30 mm

– **Altezza:** 42 mm

– **Profondità:** 32 mm

– **Peso Netto:** 0,042 kg

Certificazioni e Conformità

– **Norme di Riferimento:** IEC 60947-5-1, IEC 60947-1

– **Certificazioni:** CE

Applicazioni

Il corpo per pulsante luminoso ZB5AW0B15 è ideale per applicazioni industriali che richiedono un’indicazione visiva dello stato di un processo o di una macchina. Grazie alla sua costruzione robusta e alla lunga durata, è adatto per ambienti industriali gravosi.

Note

Per garantire un’installazione corretta e sicura, si raccomanda di seguire le istruzioni fornite dal produttore e di rispettare le normative vigenti in materia di sicurezza elettrica.
