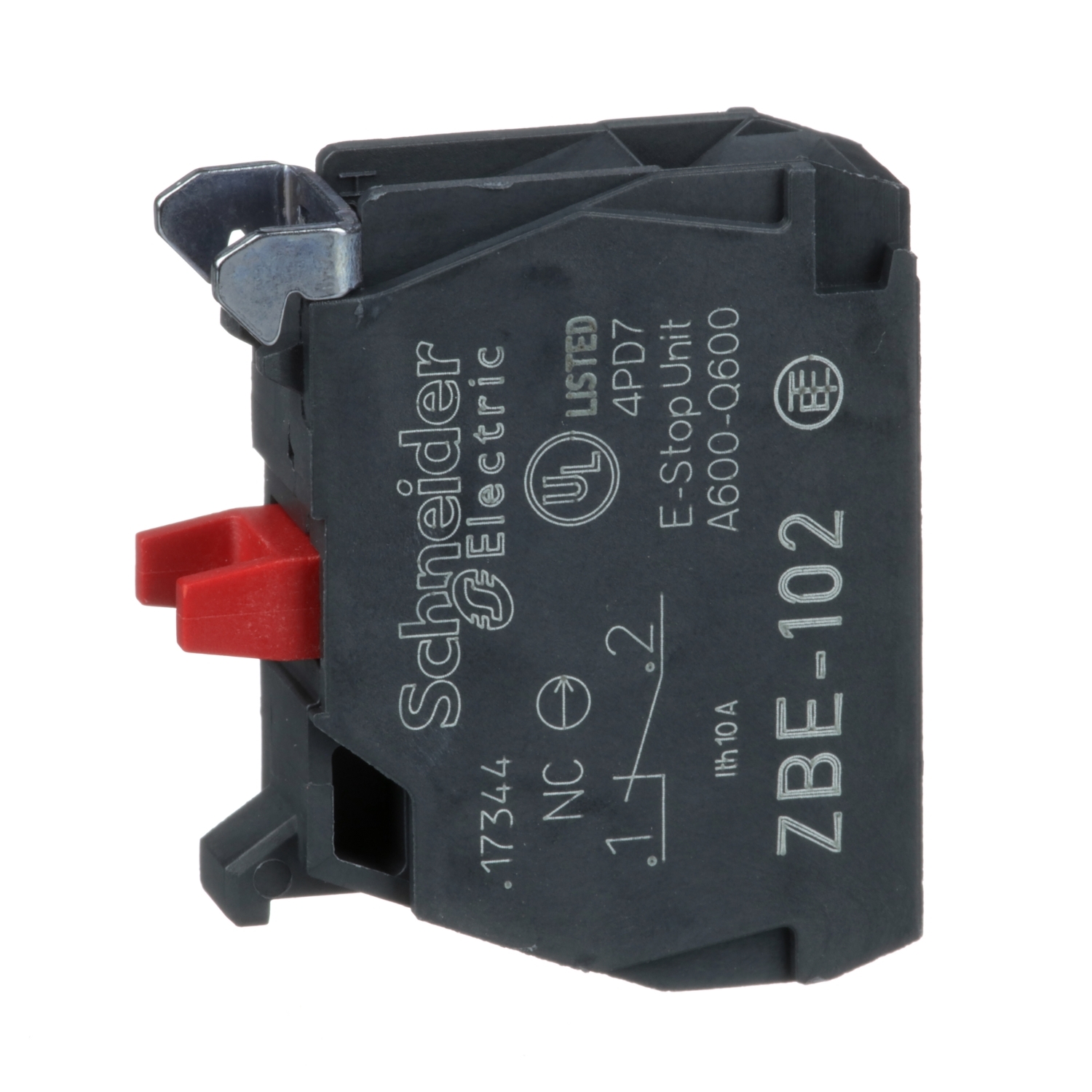

SCHNEIDER ZBE102

Descrizione del Prodotto

Il modello ZBE102 è un blocco di contatto singolo con un contatto normalmente chiuso (1NC), progettato per essere utilizzato con le serie Harmony XB4 e XB5 di Schneider Electric. È ideale per applicazioni industriali che richiedono affidabilità e facilità di montaggio.

Caratteristiche Principali

– **Configurazione dei contatti:** 1NC (normalmente chiuso)

– **Tipo di funzionamento dei contatti:** Apertura lenta

– **Materiale dei contatti:** Lega d’argento (Ag/Ni)

– **Connessioni – morsetti:** Morsetti a vite

– **Grado di protezione:** IP20 conforme a IEC 60529

– **Peso del prodotto:** 0,011 kg

Specifiche Elettriche

– **Corrente termica convenzionale (Ith):** 10 A conforme a EN/IEC 60947-5-1

– **Tensione nominale di isolamento (Ui):** 600 V (grado di inquinamento 3) conforme a EN 60947-1

– **Tensione nominale di tenuta agli impulsi (Uimp):** 6 kV conforme a EN 60947-1

– **Corrente nominale di impiego (Ie):**

– 6 A a 120 V, AC-15, A600 conforme a EN/IEC 60947-5-1

– 3 A a 240 V, AC-15, A600 conforme a EN/IEC 60947-5-1

– 1,2 A a 600 V, AC-15, A600 conforme a EN/IEC 60947-5-1

– 0,55 A a 125 V, DC-13, Q600 conforme a EN/IEC 60947-5-1

– 0,27 A a 250 V, DC-13, Q600 conforme a EN/IEC 60947-5-1

– 0,1 A a 600 V, DC-13, Q600 conforme a EN/IEC 60947-5-1

Durabilità

– **Durata meccanica:** 10.000.000 cicli

– **Durata elettrica:** 1.000.000 cicli, AC-15, 2 A a 230 V, con frequenza operativa di 3600 cicli/ora e fattore di carico 0,5 conforme a EN/IEC 60947-5-1 appendice C

Condizioni Ambientali

– **Temperatura di funzionamento:** da -40°C a +70°C

– **Temperatura di stoccaggio:** da -40°C a +70°C

– **Resistenza alle vibrazioni:** 5 gn (frequenza 2…500 Hz) conforme a IEC 60068-2-6

– **Resistenza agli urti:**

– 30 gn (durata 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27

– 50 gn (durata 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27

Certificazioni e Conformità

– **Norme:**

– EN/IEC 60947-5-1

– EN/IEC 60947-1

– UL 508

– CSA C22.2 No 14

– JIS C8201-5-1

– JIS C8201-1

– **Certificazioni di prodotto:**

– UL

– CSA

– CCC

– DNV

– GL

– RINA

– GOST

– LROS (Lloyds Register of Shipping)

– BV

Note Aggiuntive

– **Apertura positiva:** Presente, conforme a EN/IEC 60947-5-1 appendice K

– **Coppia di serraggio:** 0,8…1,2 Nm conforme a EN 60947-1

– **Forma della testa della vite:**

– Testa a croce compatibile con cacciavite Pozidriv n° 1

– Scanalata compatibile con cacciavite piatto da 4 mm

– Scanalata compatibile con cacciavite piatto da 5,5 mm

– **Protezione contro i cortocircuiti:** Fusibile a cartuccia tipo gG da 10 A conforme a EN/IEC 60947-5-1

– **Connessioni – morsetti:**

– Morsetti di fissaggio a vite, ≤ 2 x 1,5 mm² con estremità cavo conforme a EN 60947-1

– Morsetti di fissaggio a vite, ≥ 1 x 0,22 mm² senza estremità cavo conforme a EN 60947-1

Per ulteriori dettagli, consultare la documentazione ufficiale di Schneider Electric.
