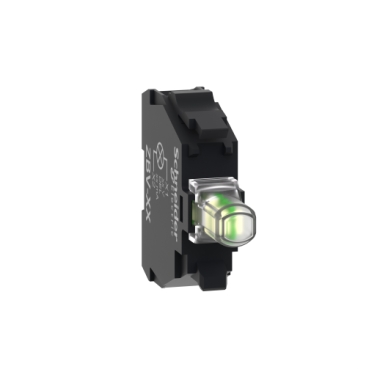

SCHNEIDER ZBVB1

Descrizione del Prodotto

L’elemento luminoso Harmony ZBVB1 di Schneider Electric è progettato per operare con un LED universale integrato. È compatibile con le serie Harmony XB4 e XB5, offrendo un’illuminazione affidabile per pulsanti e selettori da 22 mm di diametro.

Caratteristiche Principali

– **Tipo di segnalazione:** Segnalazione luminosa fissa.

– **Colore della sorgente luminosa:** Bianco.

– **Tensione di alimentazione nominale [Us]:** 24 V AC/DC.

– **Collegamenti – morsetti:** Morsetti a vite, adatti per cavi fino a 2 x 1,5 mm² con capicorda o 1 x 0,22 mm² senza capicorda, conformi alla norma IEC 60947-1.

– **Compatibilità:** Compatibile con testine a colori migliorate delle serie Harmony XB4 e XB5.

– **Montaggio:** Montaggio frontale semplice e rapido.

– **Protezione:** Grado di protezione IP20, che protegge gli operatori da contatti accidentali con circuiti sotto tensione.

Specifiche Tecniche

– **Durata operativa:** 100.000 ore a tensione nominale e 25°C.

– **Consumo di corrente:** 15 mA.

– **Limiti di tensione di alimentazione:** 19,2…30 V DC; 21,6…26,4 V AC.

– **Coppia di serraggio:** 0,8…1,2 N·m, conforme alla norma IEC 60947-1.

– **Temperatura ambiente per funzionamento:** -40…70°C.

– **Temperatura ambiente per stoccaggio:** -40…70°C.

– **Resistenza alle sovratensioni:** 1 kV, conforme alla norma IEC 61000-4-5.

– **Resistenza alle scariche elettrostatiche:** 6 kV su contatto (parti metalliche), 8 kV in aria libera (parti isolanti), conforme alla norma IEC 61000-4-2.

– **Resistenza ai campi elettromagnetici:** 10 V/m, conforme alla norma IEC 61000-4-3.

– **Resistenza ai transitori veloci:** 2 kV, conforme alla norma IEC 61000-4-4.

Certificazioni e Conformità

– **Certificazioni:** UL Listed, CSA.

– **Conformità alle normative:** IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1, JIS C8201-5-1, UL 508, CSA C22.2 No 14.

– **Conformità ambientale:** Etichetta Green Premium™, dichiarazione REACh, conformità RoHS UE, dichiarazione RoHS Cina.

Informazioni Ambientali

– **Impronta di carbonio:** 5 kg CO₂ eq. per l’intero ciclo di vita.

– **Packaging:** Realizzato con cartone riciclato, contenuto minimo del 70% (50% negli Stati Uniti).

– **Programma di ritiro:** Non incluso in un programma globale di recupero.

Dimensioni e Peso

– **Peso netto:** 0,017 kg.

– **Dimensioni dell’imballaggio singolo:** 1,0 cm (altezza) x 3,3 cm (larghezza) x 4,0 cm (lunghezza).

– **Peso dell’imballaggio singolo:** 8,8 g.

Garanzia

– **Periodo di garanzia:** 18 mesi.

Note Aggiuntive

Questo elemento luminoso è progettato per un’installazione e sostituzione rapide su unità di selezione o pulsanti luminosi compatibili, grazie al montaggio a scatto e ai collegamenti a vite. Offre un’illuminazione a LED integrata ad alta durata, riducendo la necessità di sostituzioni frequenti e i tempi di inattività del processo. I morsetti a vite resistenti alle vibrazioni garantiscono un’elevata resistenza alle vibrazioni, rendendo il prodotto adatto per l’installazione su macchinari ad alto impatto.
