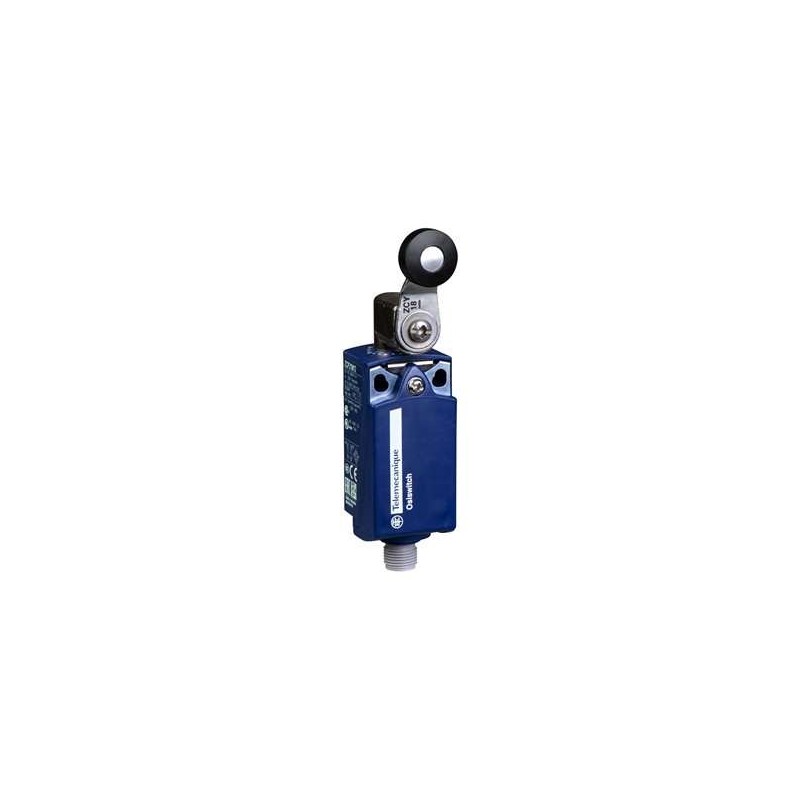

SCHNEIDER ZCP21M12

Descrizione del Prodotto

Il modello ZCP21M12 è un corpo di interruttore di finecorsa della serie XC Standard di Telemecanique Sensors. Questo dispositivo compatto è progettato per applicazioni industriali che richiedono un’operazione di scatto rapido e una configurazione di contatti 1NC+1NO. È dotato di un connettore maschio M12 a 4 pin per una connessione elettrica affidabile.

Caratteristiche Principali

– **Serie del Prodotto:** Telemecanique Limit switches XC Standard
– **Nome della Serie:** Standard compatto
– **Tipo di Prodotto o Componente:** Corpo di interruttore di finecorsa
– **Nome Breve del Dispositivo:** ZCP
– **Design:** Compatto
– **Tipo di Corpo:** Fisso
– **Materiale del Corpo:** Plastica
– **Numero di Poli:** 2
– **Tipo e Composizione dei Contatti:** 1 NC + 1 NO
– **Operazione dei Contatti:** Scatto rapido

Caratteristiche Complementari

– **Connessione Elettrica:** Connettore maschio M12, 4 pin
– **Forma di Isolamento dei Contatti:** Zb
– **Materiale dei Contatti:** Contatti placcati in argento
– **Apertura Positiva:** Presente
– **Velocità Minima di Azionamento:** 0,03 ft/s (0,01 m/s)
– **Designazione del Codice dei Contatti:**
– B300, AC-15 (Ue = 240 V), Ie = 1,5 A conforme a IEC 60947-5-1 appendice A
– R300, DC-13 (Ue = 250 V), Ie = 0,1 A conforme a IEC 60947-5-1 appendice A
– **Tensione Nominale di Isolamento [Ui]:**
– 300 V UL 508
– 500 V IEC 60947-1
– 300 V CSA C22.2 No 14
– **Resistenza Massima tra i Terminali:** 25 mOhm conforme a IEC 60255-7 categoria 3
– **Tensione Nominale di Tenuta all’Impulso [Uimp]:** 6 kV conforme a IEC 60664 e IEC 60947-1
– **Protezione da Cortocircuito:** Fusibile a cartuccia gG da 10 A
– **Corrente Operativa Nominale [Ie]:**
– 3 A a 240 V, AC-15 conforme a IEC 60947-5-1 appendice A
– 0,27 A a 250 V, DC-13 conforme a IEC 60947-5-1 appendice A
– **Corrente Termica Convenzionale [Ithe]:** 3 A
– **Durata Elettrica:** 5.000.000 cicli, DC-13 120 V, 4 W, 60 cicli/min, 0,5 conforme a IEC 60947-5-1 appendice C

Dimensioni e Peso

– **Larghezza:** 1,22 in (31 mm)
– **Altezza:** 2,56 in (65 mm)
– **Profondità:** 1,18 in (30 mm)
– **Peso Netto:** 0,15 lb (0,07 kg)

Ambiente

– **Compatibilità del Prodotto:** XCKP
– **Temperatura Ambiente per il Funzionamento:** da -13 a 158 °F (da -25 a 70 °C)
– **Temperatura Ambiente per la Conservazione:** da -40 a 158 °F (da -40 a 70 °C)

Dettagli di Ordinazione e Spedizione

– **Categoria:** US1000T22413
– **Programma di Sconto:** 000T
– **GTIN:** 3389110183962
– **Restituibilità:** Sì
– **Paese di Origine:** Indonesia

Unità di Imballaggio

– **Tipo di Unità di Imballaggio 1:** PCE
– **Numero di Unità nel Pacchetto 1:** 1
– **Altezza del Pacchetto 1:** 1,30 in (3,3 cm)
– **Larghezza del Pacchetto 1:** 1,57 in (4,0 cm)
– **Lunghezza del Pacchetto 1:** 3,82 in (9,7 cm)
– **Peso del Pacchetto 1:** 2,43 oz (69 g)
– **Tipo di Unità di Imballaggio 2:** S02
– **Numero di Unità nel Pacchetto 2:** 77
– **Altezza del Pacchetto 2:** 5,91 in (15,0 cm)
– **Larghezza del Pacchetto 2:** 11,81 in (30,0 cm)
– **Lunghezza del Pacchetto 2:** 15,75 in (40,0 cm)
– **Peso del Pacchetto 2:** 12,92 lb (5,862 kg)

Sostenibilità dell’Offerta

– **Stato dell’Offerta Sostenibile:** Prodotto Green Premium
– **Regolamento REACh:** Dichiarazione REACh
– **Direttiva RoHS dell’UE:** Conformità proattiva (Prodotto al di fuori dell’ambito legale della RoHS dell’UE)
– **Senza Mercurio:** Sì
– **Informazioni sull’Esenzione RoHS:** Sì

Garanzia Contrattuale

– **Garanzia:** 18 mesi

Documentazione e Download

– **Brochure:**
– “Sensors, Switches and Machine Safety Product Guide” (pdf) – 11/22/2023 – 17,7 MB
– “Telemecanique Sensors Detection Components Panorama Brochure” (pdf) – 11/22/2023 – 7,5 MB
– **CAD:**
– “Corpi con contatto, tipo XCK D/XCK P, plastica, con connettore M12, 5 pin” (zip) – 11/23/2023 – 35,6 kB
– “Corpi con contatto, tipo XCK D/XCK P, plastica, con connettore M12, 5 pin” (zip) – 11/23/2023 – 63,4 kB
– “Finecorsa OsiSense XC, compatto 31*65*30 1 ingresso cavo tipo XCK, sottoassemblaggio corpo in plastica – 3D CAD” (zip) – 11/23/2023 – 1,2 MB
– **Catalogo:**
– “Telemecanique Sensors: The essential guide of detection” (pdf) – 4/30/2024 – 24,3 MB
– **Dichiarazione di Conformità:**
– “Finecorsa XC… – Dichiarazione di conformità UE” (pdf) – 11/29/2023 – 645,5 kB
– “Dichiarazione RoHS UE ZCP21M12” (pdf) – 11/23/2023 – 195,3 kB
– “Dichiarazione REACh ZCP21M12” (pdf) – 11/23/2023 – 195,3 kB
– **Scheda Informativa:**
– “Componenti di rilevamento – Panorama 2024” (pdf) – 4/23/2024 – 18,7 MB
– **Istruzioni di Installazione:**
– “Istruzioni di installazione per finecorsa modulari in plastica XCKP/metallici XCKD” (pdf) – 11/23/2023 – 58,4 kB

Prodotti Correlati e Accessori

– **Testine di Finecorsa Compatibili:**
– ZCE01: Testina senza leva, ritorno a molla, attuazione sinistra e destra
– ZCE02: Testina con rullo in acciaio
– ZCE05: Testina senza leva, ritorno a molla, attuazione sinistra o destra
– ZCE06: Testina con leva a frusta con guaina in nitrile
– ZCE07: Testina con leva a molla con estremità in termoplastica e guaina in nitrile
– ZCE08: Testina con leva a molla con guaina in nitrile
– ZCE09: Testina senza leva, mantenimento in posizione, attuazione sinistra o destra
– ZCE10: Testina con pistone metallico
– ZCE11: Testina con pistone metallico con guaina in nitrile
– ZCE13: Testina con pistone a sfera in acciaio
– ZCE14: Testina con pistone metallico regolabile
– ZCE21: Test
