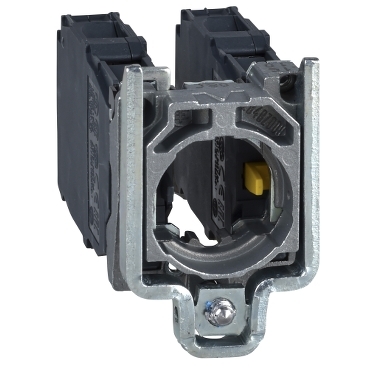

SCHNEIDER ZD4PA203

Descrizione del Prodotto

Il modello ZD4PA203 di Schneider Electric è un corpo per manipolatore a 4 direzioni con diametro di 22 mm, dotato di un contatto normalmente aperto (1NO) per ciascuna direzione. Questo componente è parte della serie Harmony XB4 e presenta una ghiera in metallo cromato. È progettato per un’installazione frontale e utilizza morsetti a vite per il collegamento elettrico.

Caratteristiche Tecniche

– **Tipo di prodotto**: Corpo per manipolatore a 4 direzioni
– **Serie**: Harmony XB4
– **Diametro**: 22 mm
– **Numero di contatti**: 4 contatti normalmente aperti (1NO per direzione)
– **Corrente nominale di esercizio (Ie) per AC-15, 230 V**: 3 A
– **Corrente nominale di esercizio (Ie) per AC-15, 120 V**: 6 A
– **Corrente nominale di esercizio (Ie) per DC-13, 125 V**: 0,55 A
– **Corrente nominale di esercizio (Ie) per DC-13, 24 V**: 0,5 A
– **Tensione nominale di isolamento (Ui)**: 600 V (grado di inquinamento 3) conforme a EN 60947-1
– **Tensione nominale di tenuta agli impulsi (Uimp)**: 6 kV conforme a EN 60947-1
– **Durata meccanica**: 1.000.000 cicli
– **Durata elettrica**: 1.000.000 cicli per AC-15, 2 A a 230 V; 3 A a 120 V; 4 A a 24 V; e per DC-13, 0,2 A a 110 V; 0,5 A a 24 V
– **Temperatura di funzionamento**: da -25°C a +70°C
– **Temperatura di stoccaggio**: da -40°C a +70°C
– **Materiale dei contatti**: Lega d’argento (Ag/Ni)
– **Materiale della ghiera di fissaggio**: Zamak
– **Tipo di connessione**: Morsetti a vite, compatibili con cavi da 0,22 mm² senza capocorda fino a 2 x 1,5 mm² con capocorda, conformi a EN 60947-1
– **Coppia di serraggio**: 0,8…1,2 Nm conforme a EN 60947-1
– **Forma della testa della vite**: Compatibile con cacciavite a croce Philips n. 1, Pozidriv n. 1, e cacciavite a taglio da 4 mm e 5,5 mm
– **Protezione contro i cortocircuiti**: Fusibile a cartuccia da 10 A tipo gG conforme a EN/IEC 60947-5-1
– **Peso netto**: 0,058 kg
– **Dimensioni**: Larghezza 30 mm, Altezza 47 mm
– **Grado di protezione**: IP20

Certificazioni e Conformità

– **Certificazioni**: BV, CSA, DNV, GL, LROS (Lloyd’s Register of Shipping), UL Listed
– **Standard**: CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C8201-1, JIS C8201-5-1, UL 508

Informazioni Aggiuntive

– **Codice EAN**: 3389110286083
– **Codice produttore**: ZD4PA203
– **Paese di origine**: Francia

Note

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Schneider Electric o i distributori autorizzati.
