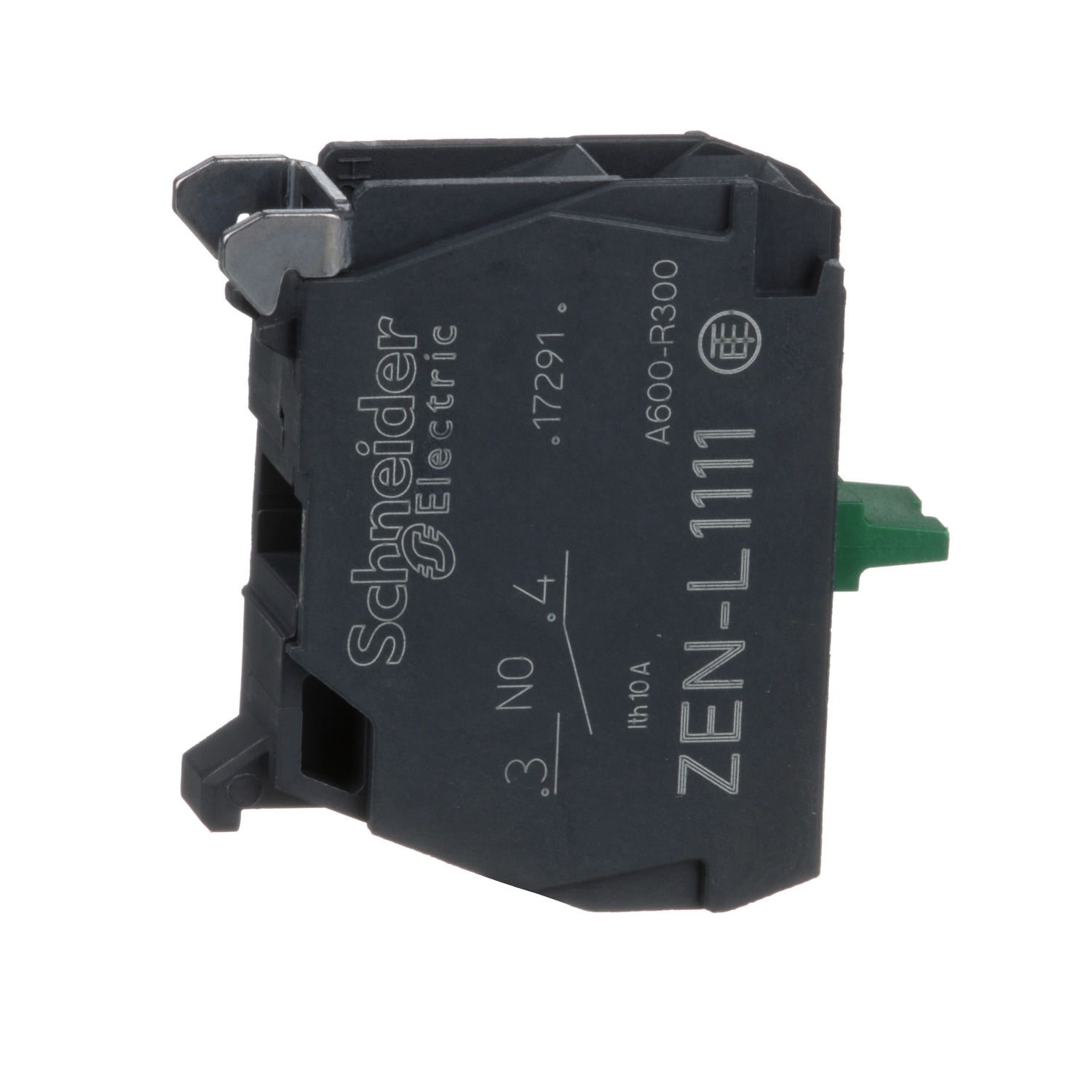

SCHNEIDER ZENL1111

Descrizione del Prodotto

L’elemento di contatto ZENL1111 di Schneider Electric è progettato per l’uso con le unità di comando e segnalazione Harmony XB5 e le stazioni di comando XAPS. Questo componente modulare facilita la manutenzione post-installazione, le modifiche e l’adattamento delle macchine da parte di personale non specializzato. ([se.com](https://www.se.com/it/it/product/ZENL1111/elemento-di-contatto-1no-montaggio-fondo-pulsantiera/?utm_source=openai))

Caratteristiche Principali

– **Configurazione dei contatti**: 1 contatto normalmente aperto (1NO).

– **Tipo di montaggio**: Montaggio posteriore.

– **Terminali**: Morsetti a vite, compatibili con cavi fino a 2 x 1,5 mm² con capocorda e cavi da 1 x 0,22 mm² senza capocorda. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Materiale dei contatti**: Lega d’argento (Ag/Ni).

– **Durata meccanica**: Fino a 10 milioni di cicli. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

Specifiche Elettriche

– **Corrente termica nominale (Ith)**: 10 A secondo EN/IEC 60947-5-1. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Tensione nominale di isolamento (Ui)**: 600 V (grado di inquinamento 3) secondo EN/IEC 60947-1. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Tensione nominale di tenuta agli impulsi (Uimp)**: 6 kV secondo EN/IEC 60947-1. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Corrente nominale di impiego (Ie)**:

– 6 A a 120 V, AC-15, A600 secondo EN/IEC 60947-5-1.

– 3 A a 240 V, AC-15, A600 secondo EN/IEC 60947-5-1.

– 1,2 A a 600 V, AC-15, A600 secondo EN/IEC 60947-5-1.

– 0,55 A a 125 V, DC-13, Q600 secondo EN/IEC 60947-5-1.

– 0,27 A a 250 V, DC-13, Q600 secondo EN/IEC 60947-5-1.

– 0,1 A a 600 V, DC-13, Q600 secondo EN/IEC 60947-5-1. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

Specifiche Meccaniche

– **Forza operativa**: 2,3 N per il cambiamento dello stato elettrico del contatto NO. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Corsa operativa**:

– 2,6 mm per il cambiamento dello stato elettrico del contatto NO.

– 4,3 mm per la corsa totale. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Coppia di serraggio**: 0,8 – 1,2 Nm secondo EN 60947-1. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Forma della testa della vite**: Compatibile con cacciaviti a taglio (Ø 4 mm e Ø 5,5 mm) e a croce (Philips n. 1 e Pozidriv n. 1). ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

Condizioni Ambientali

– **Temperatura di funzionamento**: Da -40°C a 70°C. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Temperatura di stoccaggio**: Da -40°C a 70°C. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Grado di protezione**: IP20 secondo IEC 60529. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

Certificazioni e Conformità

– **Standard**: EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Conformità RoHS**: Sì. ([se.com](https://www.se.com/uk/en/product/ZENL1111/single-contact-block-for-head-%C3%B822-1no-screw-clamp-terminal?utm_source=openai))

– **Conformità REACh**: Sì. ([se.com](https://www.se.com/uk/en/product/ZENL1111/single-contact-block-for-head-%C3%B822-1no-screw-clamp-terminal?utm_source=openai))

Dimensioni e Peso

– **Peso netto**: 0,015 kg. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

Note Aggiuntive

– **Protezione contro i cortocircuiti**: Fusibile a cartuccia da 10 A tipo gG secondo EN/IEC 60947-5-1. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Affidabilità elettrica**: λ < 10⁻⁶ a 5 V e 1 mA in ambiente pulito secondo EN/IEC 60947-5-4; λ < 10⁻⁸ a 17 V e 5 mA secondo EN/IEC 60947-5-4. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Resistenza agli urti**: 30 g (durata = 18 ms) per accelerazione a onda sinusoidale semionda secondo IEC 60068-2-27; 50 g (durata = 11 ms) per accelerazione a onda sinusoidale semionda secondo IEC 60068-2-27. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))

– **Resistenza alle vibrazioni**: 5 g (f = 12-500 Hz) secondo IEC 60068-2-6. ([eshop.se.com](https://eshop.se.com/kw/single-contact-block-for-head-22-1no-screw-clamp-terminal-zenl1111.html?utm_source=openai))
