SICK 1017904

Descrizione del Prodotto

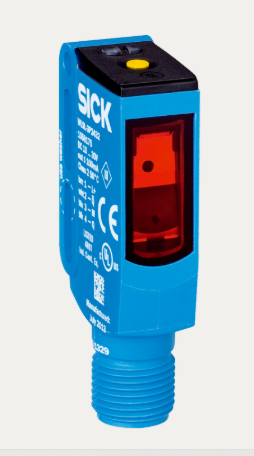

Il sensore fotoelettrico di prossimità SICK WT12L-2B550 (codice prodotto 1017904) è progettato per applicazioni industriali che richiedono un rilevamento preciso e affidabile. Utilizza la tecnologia laser con soppressione dello sfondo per garantire prestazioni ottimali anche in ambienti difficili.

Caratteristiche Principali

Metodo di rilevamento: Prossimità con soppressione dello sfondo

Distanza di rilevamento: 30 mm – 200 mm

Sorgente luminosa: Laser visibile rosso (650 nm)

Dimensioni del punto luminoso: Ø 0,2 mm a 100 mm

Classe laser: 2 (EN 60825-1:2014, IEC 60825-1:2007)

Regolazione: Potenziometro

Applicazioni speciali: Rilevamento di oggetti piccoli e di oggetti in rapido movimento

Specifiche Meccaniche ed Elettroniche

Dimensioni (L x A x P): 15 mm x 49 mm x 41,5 mm

Materiale del corpo: Metallo

Materiale della superficie ottica: Plastica, PMMA

Grado di protezione: IP67, IP69K

Temperatura di funzionamento: -10°C … +50°C

Tensione di alimentazione: 10 V DC … 30 V DC

Consumo di corrente: ≤ 55 mA

Uscita di commutazione: PNP/NPN, selezionabile tramite cavo di controllo L/D

Corrente di uscita massima: ≤ 100 mA

Tempo di risposta: ≤ 200 µs

Frequenza di commutazione: 2.500 Hz

Tipo di connessione: Connettore M12, 5 poli

Certificazioni e Conformità

Certificazioni: UL, CE

Classe di protezione: III

Parametri di sicurezza: MTTF_D = 316 anni, DC_avg = 0%

Note

1) Oggetto con remissione del 18% (basato sul bianco standard DIN 5033).

2) Vita media del servizio: 50.000 h a T_U = +25 °C.

3) Lunghezza dell’impulso 4 µs, potenza dell’impulso max. < 5,0 mW.

4) Valori limite quando operato in rete protetta da cortocircuito: max. 8 A.

5) Non deve superare o scendere al di sotto delle tolleranze di U_v.

6) Senza carico.

7) 0 V o non collegato, commutazione in presenza di luce.

8) Uv, commutazione in assenza di luce.

9) Tempo di transito del segnale con carico resistivo.

10) Con rapporto luce/buio 1:1.

11) A = connessioni V_S protette contro l’inversione di polarità.

12) C = soppressione delle interferenze.

13) D = uscite protette da sovracorrente e cortocircuito.

Applicazioni Tipiche

Il sensore WT12L-2B550 è ideale per applicazioni che richiedono il rilevamento preciso di oggetti piccoli o in rapido movimento, come nel settore dell’automazione industriale, dell’imballaggio e della logistica.
