SICK 1025887

Descrizione del Prodotto

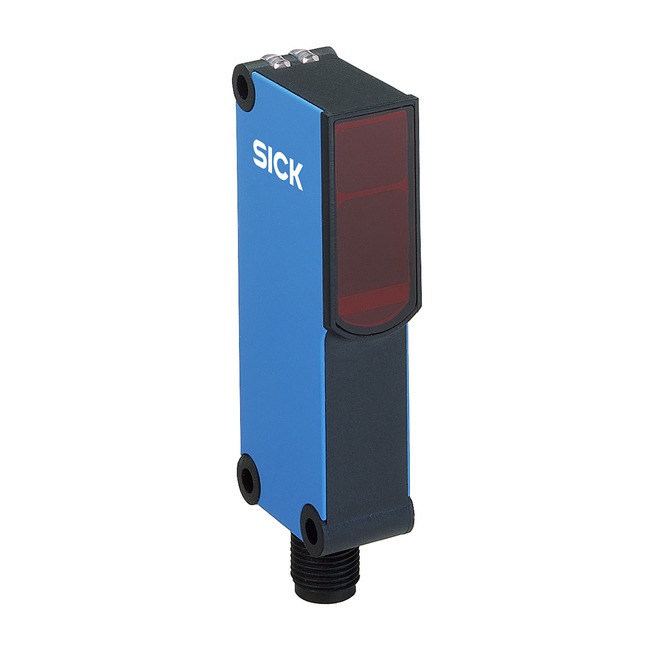

Il sensore fotoelettrico WT18-3P110 di SICK è progettato per la rilevazione precisa di oggetti con soppressione dello sfondo. Utilizza una luce infrarossa e offre uscite complementari, con regolazione tramite potenziometro e cavo di collegamento di 2 metri.

Caratteristiche Principali

– Principio di rilevamento: Sensore fotoelettrico di prossimità con soppressione dello sfondo

– Dimensioni (L x A x P): 17,6 mm x 75,5 mm x 33,5 mm

– Design della custodia (emissione di luce): Rettangolare, sottile

– Portata massima: 10 mm … 700 mm

– Portata effettiva: 50 mm … 700 mm

– Tipo di luce: Luce infrarossa

– Sorgente luminosa: LED

– Lunghezza d’onda: 870 nm

– Regolazione: Potenziometro a 4 giri

– Dimensione del punto luminoso (distanza): Ø 20 mm (a 400 mm)

– Adattamento continuo della soglia: Non disponibile

Specifiche Meccaniche ed Elettroniche

– Tensione di alimentazione: 10 V DC … 30 V DC

– Ripple: < 5 Vpp

– Consumo di corrente: 55 mA

– Uscita di commutazione: PNP

– Funzione di uscita: Complementare

– Modalità di commutazione: Commutazione luce/buio

– Corrente di uscita massima: 100 mA

– Tempo di risposta: < 700 µs

– Frequenza di commutazione: 700 Hz

– Tipo di connessione: Cavo a 4 fili, 2 m

– Materiale del cavo: PVC

– Protezione del circuito: A, C, D

– Peso: 120 g

– Materiale della custodia: Plastica ABS

– Materiale delle ottiche: PMMA

– Grado di protezione: IP67

– Temperatura ambiente di funzionamento: -40 °C … 60 °C

– Temperatura ambiente di stoccaggio: -40 °C … 75 °C

– Numero di file UL: NRKH.E181493 & NRKH7.E181493

Vantaggi

– Lunghe distanze di rilevamento grazie alla luce infrarossa ad alte prestazioni

– Rilevamento affidabile degli oggetti con soppressione dello sfondo ad alta precisione grazie al secondo LED emettitore

– Regolazione rapida e semplice della distanza di rilevamento grazie al potenziometro a 4 giri

– Immunità alla luce ambientale e ai disturbi riduce le letture errate e i tempi di inattività

– Elevata disponibilità sul campo

Applicazioni

Il sensore WT18-3P110 è ideale per applicazioni industriali che richiedono un rilevamento preciso degli oggetti con soppressione dello sfondo, come nel settore dell’automazione, della logistica e della produzione.

Note

1) 2) Oggetto con riflettanza del 90% (riferito al bianco standard DIN 5033)

3) Vita media del servizio di 100.000 h a T_A = +25 °C

4) Tempo di transito del segnale con carico resistivo

5) Con rapporto luce/buio 1:1

6) Non piegare al di sotto di 0 °C

7) A = Protezione contro l’inversione di polarità delle connessioni V_S

8) C = Soppressione delle interferenze

9) D = Uscite protette da sovracorrente e cortocircuito

Codice Prodotto

1025887

Produttore

SICK

Documentazione

Per ulteriori dettagli, consultare la scheda tecnica disponibile sul sito del produttore.
