SICK 1025890

Descrizione del Prodotto

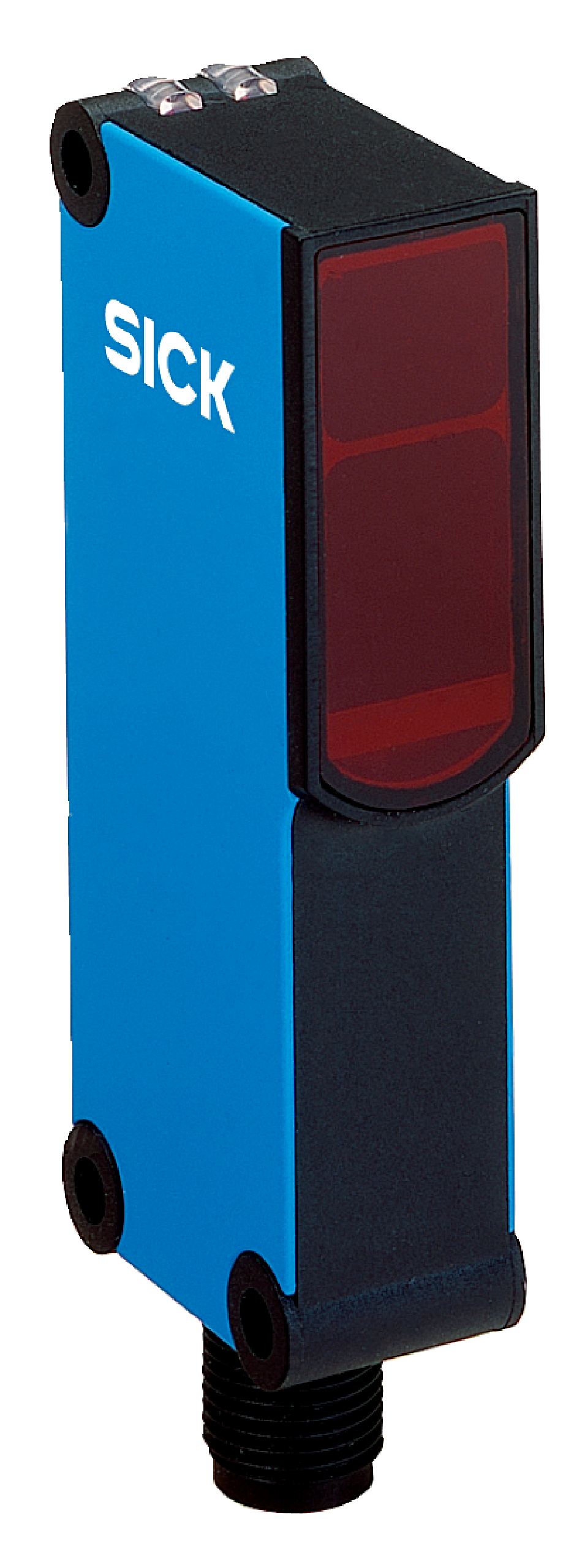

Il sensore fotoelettrico di prossimità SICK WT18-3P610 (codice prodotto 1025890) è progettato per applicazioni industriali che richiedono un rilevamento preciso degli oggetti con soppressione dello sfondo. Utilizza una luce infrarossa e offre una regolazione della distanza di rilevamento tramite un potenziometro a 4 giri.

Caratteristiche Principali

– **Principio di rilevamento:** Sensore fotoelettrico di prossimità con soppressione dello sfondo

– **Dimensioni (L x A x P):** 17,6 mm x 75,5 mm x 33,5 mm

– **Design della custodia (emissione di luce):** Rettangolare, sottile

– **Portata massima:** 10 mm … 700 mm

– **Portata effettiva:** 50 mm … 700 mm

– **Tipo di luce:** Luce infrarossa

– **Sorgente luminosa:** LED

– **Lunghezza d’onda:** 870 nm

– **Regolazione:** Potenziometro, 4 giri

– **Dimensione del punto luminoso (distanza):** Ø 20 mm (a 400 mm)

Specifiche Meccaniche ed Elettroniche

– **Tensione di alimentazione:** 10 V DC … 30 V DC

– **Ripple:** < 5 Vpp

– **Consumo di corrente:** 55 mA

– **Uscita di commutazione:** PNP

– **Modalità di commutazione:** Commutazione luce/buio

– **Corrente di uscita max.:** 100 mA

– **Tempo di risposta:** < 700 µs

– **Frequenza di commutazione:** 700 Hz

– **Tipo di connessione:** Connettore cubico, 6 pin

– **Protezione del circuito:** A, C, D

– **Peso:** 70 g

– **Materiale della custodia:** ABS, plastica

– **Materiale delle ottiche:** PMMA

– **Grado di protezione:** IP65

– **Temperatura ambiente di funzionamento:** -40 °C … 60 °C

– **Temperatura ambiente di stoccaggio:** -40 °C … 75 °C

– **Numero file UL:** NRKH.E181493 & NRKH7.E181493

Vantaggi

– **Lunghe distanze di rilevamento:** Grazie all’uso di luce infrarossa ad alte prestazioni.

– **Rilevamento affidabile degli oggetti:** Soppressione precisa dello sfondo grazie al secondo LED emettitore.

– **Regolazione rapida e semplice:** Distanza di rilevamento facilmente regolabile tramite potenziometro a 4 giri.

– **Immunità alla luce ambientale:** Riduce letture false e tempi di inattività.

– **Alta disponibilità sul campo:** Progettato per operare in ambienti industriali difficili.

Applicazioni Tipiche

– **Automazione industriale:** Rilevamento di oggetti su nastri trasportatori.

– **Controllo qualità:** Verifica della presenza o assenza di componenti.

– **Sistemi di imballaggio:** Rilevamento di prodotti per operazioni di confezionamento.

Note

1) Oggetto con riflettanza del 90% (riferito al bianco standard DIN 5033).

2) Valori limite, funzionamento in rete protetta da cortocircuito max. 8 A.

3) Senza carico.

4) Tempo di transito del segnale con carico resistivo.

5) Con rapporto luce/buio 1:1.

6) A = Protezione contro l’inversione di polarità delle connessioni V_S.

7) C = Soppressione delle interferenze.

8) D = Uscite protette da sovracorrente e cortocircuito.
